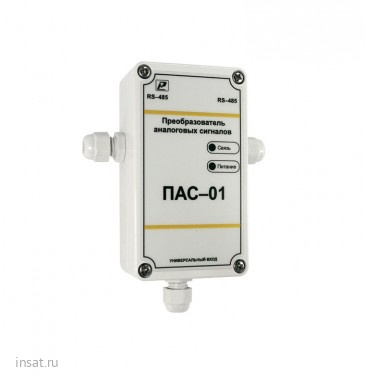

ПАС-01-Е Рэлсиб

ПАС-01-Е

Преобразователь аналоговых сигналов предназначен для преобразования сигналов, поступающих с первичных преобразователей в цифровой сигнал стандарта IEEE 802.3x (Ethernet) с целью подключения практически любого датчика к локальным сетям, а также к Интернет. Прибор имеет также вход RS-485 Modbus, который может быть использован для конфигурирования прибора в сети. На программном уровне выполнена поддержка стека TCP/IP с реализацией следующих прикладных протоколов: ICMP (ping-запросы), Modbus TCP/IP (Modbus-сервер), DNS-клиент, SMTP (отправка почтовых сообщений), POP3 (получение почты – запросов), NTP (синхронизация системного времени).

Дополнительные опции

• Р – работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор);

• А – электронный архив с двумя режимами архивации данных: до заполнения или циклический с возможностью отправки архива по электронной почте или получения через программу-конфигуратор;

• И – индикатор показаний измеренных значений и времени на жк-индикаторе прибора. Имеется функция почтового оповещения на три заданных почтовых электронных адреса.

Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

Основные функции:

• Преобразование сигнала датчика;
• Ограничение доступа для подключения из внешней сети при помощи установки разрешённых IP–адресов;
• Отправка измеренных значений электронной почтой в три адреса с заданной периодичностью;
• Отправка тревожных сообщений электронной почтой в три адреса в следующих случаях: значение параметра превышает верхнее установленное значение; значение параметра находится ниже нижней уставки

Технические характеристики

Номинальное напряжение питания	(24±2) В
Погрешность преобразования: - для термопреобразователей сопротивления - для термоэлектрических преобразователей - для сигналов тока и напряжения	не более ±0,25 % не более ±0,5°С не более ±0,25 %
Период опроса датчика	1 сек... 24 ч (задается Пользователем)
Скорость передачи данных	10 Mbps (10 BASE– T) или 100 Mbps (100 BASE–TX)
Максимальный потребляемый ток	80 мА (с опцией «Р» – 150 мА)
Цифровая фильтрация измеряемых параметров: - постоянная времени - полоса фильтра	0…10 0…999,9
Средняя наработка на отказ	не менее 20000 ч
Габаритные размеры/степень защиты корпуса	115х65х40 мм/IP44
Масса	не более 0,16 кг

Технические характеристики прибора, снабжённого дополнительными опциями

Для прибора с опцией «Р»
Номинальные коммутируемые релейно– симисторным блоком напряжение и ток	220 В и 2,0 А
Количество коммутационных циклов	50000
Задание верхней и нижней уставки регулирования	задаётся при помощи программы–конфигуратора
Для прибора с опцией «А»
Ёмкость электронного архива	не более 6600 измеренных значений
Режим архивации данных, задаваемый при помощи программы–конфигуратора	до заполнения, циклический
Отправка архива измеренных значений	в текстовом виде и в двоичном коде
Отправка архива	после заполнения, после получения почтового уведомления
Возможность отправки части архива из заданного временного интервала	+
Для прибора с опцией «И»
Отображение на цифровом ЖК– индикаторе: – при подаче питания, версию ПО прибора (U2.8.10); – при получении настроек от DHCP–сервера (dhCPo); – IP–адрес устройства (IP192–168–0–119); – индикация реального времени (при успешной синхронизации); – измеренное значение; – индикация отсутствия связи – мерцают три кубика в углу; – индикация передачи данных по сети Ethernet – три кубика в углу мигают по очереди.

Преобразование сигналов с датчиков, в соответствии с таблицей

Наименование датчика и НСХ	Диапазон измерения, °С	Разрешающая способность
ТСМ.50М	-180…+200	0,1 °С
ТСМ.100М	-180…+200
ТСП.50П	-200…+850
ТСП.100П	-200…+850
ТСП.Pt100	-200…+850
ТСП.Pt1000	-200…+850
TXK(L)	-200…+850	0,1 °С
TXA(K)	-200…+1300
ТПП(S)	-50…+1700
ТПП(R)	-50…+1700
0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В	0…100 %	0,1 %

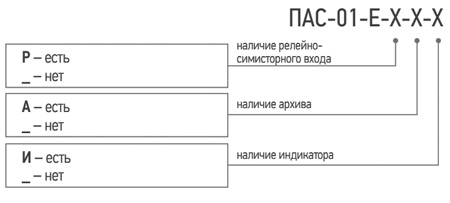

Модификации
