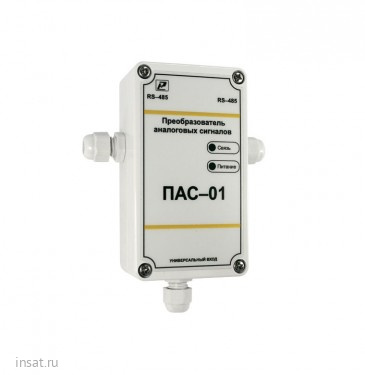

ПАС-01-RS

• Цифровая фильтрация измеренных параметров от промышленных импульсных помех
• Коррекция измеренных параметров для устранения погрешности первичного преобразователя
• Формирование аварийного сигнала при обнаружении неисправности первичного преобразователя
• Высокая точность преобразования сигнала
• Гальванически-развязанный выход
• Простой и понятный интерфейс пользователя
• Компактный корпус
Преобразователь аналоговых сигналов предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства. Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях с протоколом Modbus.

Прибор представляет собой Modbus–сервер, работающий в режиме RTU, подключаемый к сети АСУ с физическим интерфейсом RS–485. ПАС–01-RS предназначен для преобразования аналогового сигнала с 1 универсального входа, с возможностью подключения:

• термометров сопротивлений (термопреобразователей сопротивления), термоэлектрических преобразователей, токового шунта в 50 Ом для измерения значения информационных токовых петель (0 …5 мА, 0 …20 мА, 4–20 мА);
• уровня напряжений (0 …1 В, –50 …+50 мВ).

ПАС-01-RS – имеет герметичный корпус и три гермоввода для подключения прибора в разрыв сети RS485 и для подключения к нему датчика. Прибор может устанавливаться непосредственно около датчика для подключения его к общей сети сбора данных.

Протокол связи, используемый для передачи информации о результатах измерения, Modbus, класс реализации – BASIC.

Дополнительные опции

• Р – работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор).

Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

Основные функции:

• преобразование сигнала датчика;
• измерение физических параметров объекта, контролируемых входными первичными преобразователями;
• цифровая фильтрация измеренных параметров от промышленных импульсных помех;
• коррекция измеренных параметров для устранения погрешности первичного преобразователя;
• формирование аварийного сигнала при обнаружении неисправности первичного преобразователя;
• передача информации о значении измеренной датчиком величины через протокол Мodbus в верхний уровень телемеханики;
• изменение значений программируемых параметров с помощью программы конфигурирования;
• изменение значений программируемых параметров с помощью программы конфигурирования и их сохранение в энергонезависимой памяти устройства.

Технические характеристики

Диапазон напряжений питания	9... 30 В
Номинальное напряжение питания	24 В
Количество измерительных каналов	1
Погрешность преобразования: - для термопреобразователей сопротивления - для термоэлектрических преобразователей - для сигналов тока и напряжения	не более ±0,25 % не более ±0,5°С не более ±0,25 %
Период опроса датчика	0,3…30,0 сек (задается Пользователем)
Время преобразования аналогового цифрового преобразователя (АЦП)	не более 0,3 сек
Потребляемая мощность	не более 1,0 ВА
Цифровая фильтрация измеряемых параметров: - постоянная времени - полоса фильтра	0…10 0…999,9
Средняя наработка на отказ	не менее 30000 ч
Габаритные размеры/степень защиты корпуса	90х55х25 мм/IP44
Масса	не более 0,16 кг

Преобразование сигналов с датчиков, в соответствии с таблицей

Наименование датчика и НСХ	Диапазон измерения, °С	Разрешающая способность
ТСМ.50М	-180…+200	0,1 °С
ТСМ.100М	-180…+200
ТСП.50П	-200…+850
ТСП.100П	-200…+850
ТСП.Pt100	-200…+850
ТСП.Pt1000	-200…+850
TXK(L)	-200…+850	0,1 °С
TXA(K)	-200…+1300
ТПП(S)	-50…+1700
ТПП(R)	-50…+1700
0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В	0…100 %	0,1 %
