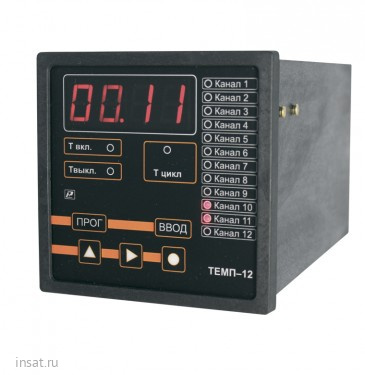

ТЕМП-12 Рэлсиб

ТЕМП-12

• 12 каналов управления
• Однократный и циклический режимы работы
• Возможность подключения к таймеру внешней кнопки «пуск/стоп»
• Диапазон задания временных интервалов от 0,01 сек до 99 ч 59 мин
• Простота программирования
• Сохранение текущих значений параметров программы при отключении питания
• Защита параметров от несанкционированного доступа
Многоканальное реле времени представляет собой программируемый автомат с общим запуском и предназначено для автоматического замыкания - размыкания до 12 внешних цепей с индикацией времени.

Возможно подключение внешней кнопки пуск/стоп, которая дублирует кнопку ВВОД на передней панели. В качестве внешней кнопки могут быть использованы концевые выключатели, контакты реле и другие «сухие» контакты, а также транзисторные N-P-N ключи, включенные по схеме открытый коллектор.

Принцип действия реле времени заключается в автоматическом включении и выключении исполнительных устройств в течение времени, устанавливаемом (задаваемом) пользователем.

Все каналы реле времени независимо друг от друга включаются и выключаются по одному разу за цикл в моменты, определяемые значениями уставок Твкл и Твыкл для каждого канала.

Время работы всех каналов ограничивается значением уставки Тцикл - моментом, по достижению которого таймер переходит в «Режим СТОП», независимо от значений уставок каналов.

Выпускается также модификация реле времени Темп-12 с функцией «Пауза». В этом случае при заказе реле времени нужно указывать «Темп-12С».

Технические характеристики

Напряжение питания	198...242 В
Номинальный коммутируемый ток	5,0 А, cosφ˃0,6
Количество коммутируемых внешних цепей	12
Режим работы	однократный, непрерывный
Диапазон задания временных интервалов	0,01 сек ÷ 99,99 сек 1 сек ÷ 99 мин 59 сек 1 мин ÷ 99 ч 59 мин
Количество уставок на канал	2
Общее количество уставок	25 (24+tцикл)
Точность выдержки уставок	не более 0,1 %
Температура эксплуатации	+5…+55⁰С
Габаритные размеры корпуса	96х96х180 мм
Масса	не более 0,50 кг
