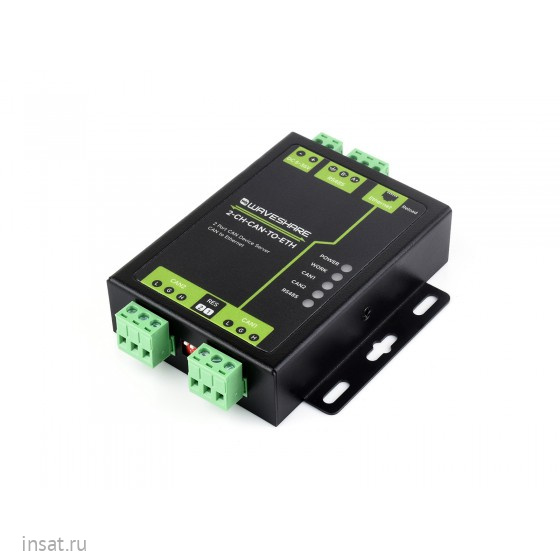

2-CH-CAN-TO-ETH Waveshare

2-CH-CAN-TO-ETH

Основные особенности

2-CH-CAN-TO-ETH – это сервер для преобразования данных между шиной CAN и Ethernet, обеспечивающий обмен информацией между CAN-устройствами и сетевым сервером.

• 2 CAN-порта и 1 Ethernet-порт со встроенным стеком протоколов TCP/IP для взаимного преобразования и передачи данных между CAN-шиной и Ethernet.
• Расширение диапазона CAN-сети за счет подключения к локальной или глобальной сети.
• Промышленный металлический корпус с возможностью настенного монтажа.
• Компактные габариты, простая установка.
• Применение: системы автоматизации зданий, промышленная автоматизация, мониторинг энергосетей и другие задачи.

Технические характеристики

Аппаратная часть
Рабочее напряжение	5–36 В постоянного тока
Рабочий ток (средний)	26 мА (при 36 В) 56 мА (при 12 В) 124 мА (при 5 В)
Защита питания	Уровень 3 защиты от перенапряжений Уровень 3 защиты от групповых импульсных помех
Ethernet-порт	Тип разъема: RJ45 Скорость: 10/100 Мбит/с (поддержка Auto-MDI/MDIX) Защита: Гальваническая развязка 1,5 кВ
Последовательный порт	Интерфейс: RS485 Скорость передачи: 600 бит/с – 115,2 Кбит/с
CAN-интерфейс	Скорость передачи: 10 Кбит/с – 1 Мбит/с Режимы работы: Basic, Loopback Защита: Гальваническая развязка питания и сигналов Терминирующий резистор: Встроенный 120 Ом (активируется переключателем)
Программное обеспечение	Сетевые протоколы: IPv4, TCP/UDP Способы получения IP: Статический IP, DHCP Настройка: Через веб-интерфейс AT-команды по последовательному порту или сети Подключение TCP-сервера: До 4 соединений Производительность CAN: Прием: 8000 кадров/с (на канал) Передача: 8000 кадров/с (на канал)
Буферы данных
Сетевой буфер	Передача: 16 КБ (общий) Прием: 16 КБ (общий)
CAN-буфер	Передача: 200 полных пакетов (на канал) Прием: 200 полных пакетов (на канал)
Буфер последовательного порта	Передача: 2 КБ Прием: 2 КБ
Дополнительные функции
Управление потоком	Отсутствует
Heartbeat packet	Поддержка пользовательских CAN-пакетов (в соответствии с протоколом прозрачной передачи)
Регистрационный пакет	Поддержка пользовательских пакетов, MAC-адреса и облачной регистрации
Средняя задержка передачи	<20 мс
ПО	Конфигурационное ПО, VCOM (без функции авто-поиска)
Эксплуатационные условия
Рабочая температура	-40…+85 °C (промышленный диапазон)
Температура хранения	-40…+105 °C
Рабочая влажность	5…95% (без конденсации)
Влажность хранения	5…95% (без конденсации)
Габариты	96,5 × 94,0 × 25,0 мм
