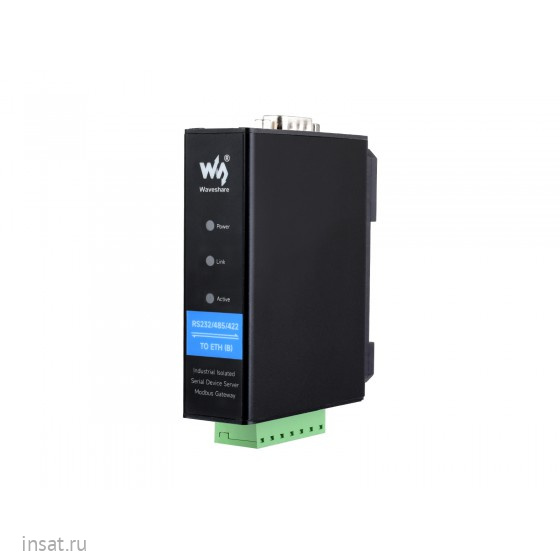

RS232/485/422 TO ETH (B) Waveshare

RS232/485/422 TO ETH (B)

Основные характеристики

Промышленный IoT-шлюз и сборщик данных RS232/485/422 с функциями сервера портов, Modbus/MQTT-шлюза и конвертера RS485 → JSON. Питание через DC-разъем (5.5/2.1 мм) или клеммы. Компактный корпус с креплением на рейку, простота установки. Сферы использования: сбор данных, IoT, безопасность, умные приборы.

Технические характеристики

Характеристика	RS485 TO ETH(B)	RS485 TO POE ETH(B)	RS232/485/422 TO ETH(B)	RS232/485/422 TO POE ETH(B)
Сетевой порт	Обычный	PoE + гальваническая развязка	Мультиинтерфейсный + обычный + гальваническая развязка	Мультиинтерфейсный + PoE + гальваническая развязка
Тип устройства	Последовательный сервер, Modbus-шлюз, MQTT-шлюз
Основная функция	Двунаправленная прозрачная передача данных между RS485 и Ethernet		Двунаправленная прозрачная передача данных между RS232/485/422 и Ethernet
Интерфейсы	RS485 × 1, Ethernet × 1		RS232 × 1, RS485 × 1, RS422 × 1, Ethernet × 1
Питание	9–24 В DC (клеммы)	6–36 В DC (клеммы) или PoE	Разъём питания 6–36 В DC (клеммы)	Разъём питания 6–36 В DC (клеммы) или PoE
Защита	Нет	Гальваническая развязка питания и сигнала
Сеть	Обычный порт Ethernet	PoE (IEEE 802.3af)	Обычный порт Ethernet	PoE (IEEE 802.3af)
	10/100 Мбит/с, RJ45, защита от перенапряжения 2 кВ
Последовательный порт	RS485	Гальванически развязанный RS485	Гальванически развязанный RS232/485/422
Настройки порта
Скорость	300–115200 бод
Чётность	Нет, odd, even, mark, space
Биты данных	5–9 бит
Управление потоком	Нет
Программное обеспечение
Протоколы	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
Конфигурация	Через хост, веб-браузер, библиотеку функций управления
Режимы связи	Прямая TCP/IP-связь, виртуальный COM-порт (VCOM)
Режимы работы	TCP-сервер, TCP-клиент (совместим с сервером), UDP, UDP multicast
Условия эксплуатации
Температура	-40°C ~ 85°C
Влажность	5% ~ 95% (без конденсата)
Габариты	87 × 36 × 59 мм
