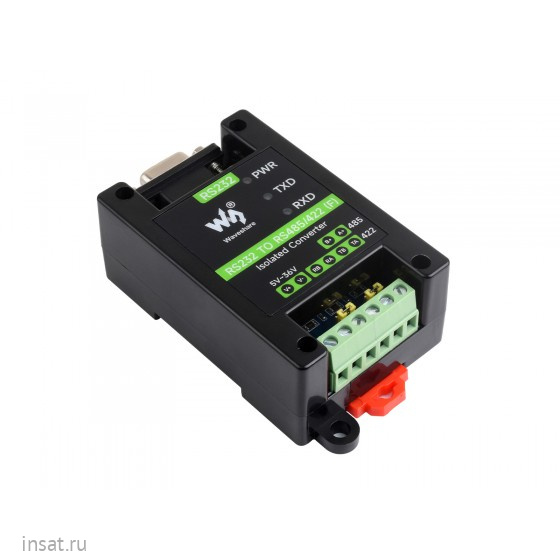

RS232 TO RS485/422 (F) Waveshare

RS232 TO RS485/422 (F)

Активный изолированный цифровой преобразователь интерфейсов Использует микросхемы SP3232EEN и SP485EEN, обеспечивает стабильную связь благодаря встроенной гальванической развязке, защите от грозовых перенапряжений и электростатических разрядов (ESD) и другим функциям. Является идеальным выбором для промышленного оборудования и применений с высокими требованиями к надежности связи.

Основные характеристики

• Встроенные микросхемы SP3232EEN и SP485EEN – быстрая связь, стабильная и надежная работа, высокая совместимость.
• Стабильная передача данных на скорости 300–921600 бод.
• Встроенный изолированный источник питания – обеспечивает стабильное изолированное напряжение, не требует дополнительного питания для изолированной стороны.
• Встроенная цифровая изоляция сигналов – высокая надежность, защита от помех, низкое энергопотребление.
• Встроенный TVS-супрессор (ограничитель перенапряжений) – эффективно подавляет скачки напряжения и импульсные помехи в цепи, защита от молний и статического электричества.
• Встроенный самовосстанавливающийся предохранитель и защитные диоды – стабилизируют ток и напряжение, защита от перегрузок по току и напряжению, повышенная устойчивость к ударам.
• Защита от электростатического разряда (ESD) до 15 кВ и грозозащита до 600 Вт.
• Встроенный терминальный резистор 120 Ом для интерфейсов RS485/RS422 (по умолчанию отключен, настраивается перемычкой).
• Клеммный разъем для питания с широким диапазоном входного напряжения 5–36 В постоянного тока.
• 3 светодиодных индикатора для отображения статуса питания и передачи данных.
• Корпус из ABS-пластика для крепления на DIN-рейку – компактный, удобный монтаж, оптимальное соотношение цены и качества.

Технические характеристики

Параметр	Значение
Тип устройства	Активный цифровой изолированный преобразователь RS232 ↔ RS485/422
Питание
Напряжение питания	5-36 В DC
Защита	От обратной полярности
Скорость передачи	300-921600 бод (рекомендуется 300-115200 бод для больших расстояний)
Интерфейсы	RS232 + RS485/422
RS232
Разъем	DB9 (male/female)
Дальность связи	до 15 м
Режим связи	точка-точка
RS485/422
Разъем	Винтовые клеммы
Управление направлением	Аппаратное автоматическое
Защита	600W грозозащита, 15 кВ ESD защита
Терминальный резистор	120 Ом (переключаемый)
Дальность связи	до 1.2 км
Режим связи	многоточечный (до 32 узлов, при 16+ - ретрансляторы)
Корпус
Материал	ABS пластик
Крепление	На DIN-рейку 35 мм
Габариты	81.9 × 54.0 × 32.0 мм
