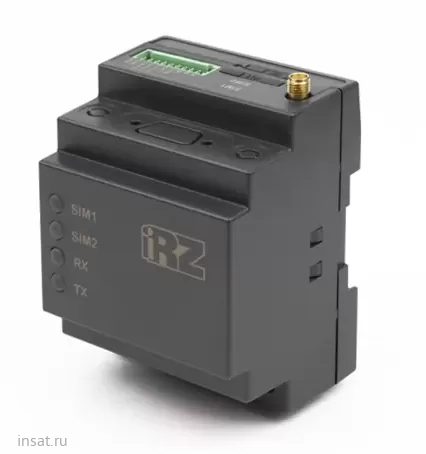

ATM42.AG IRZ

ATM42.AG

Беспроводной 4G/GPRS модем работает в диапазоне частот 800/850/900/1800/2100/2600 МГц. Одновременно работает с 5-ю соединениями «клиент» и/или «сервер», поддерживает работу с двумя SIM-картами, обеспечивает возможность резервной работы через CSD. Обеспечивает передачу данных в сетях 4G и GPRS по стеку протоколов TCP/IP. Модем автоматически подключается к сети и устанавливает соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к коммуникатору по интерфейсу RS485 и/или RS232. Коммуникатор отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Модем не предназначен для работы на диспетчерских компьютерах в качестве вызывающего (ведущего) модема в режиме CSD.

Основные функции

• Возможность одновременной работы с 5-ю соединениями;

• Возможность одновременной работы в режимах «клиент» и «сервер»;
• Прозрачный режим TCP/IP-to-COM;
• Возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
• Возможность работы с резервным IP-адресом сервера или резервным сервером;
• Возможность резервной работы через CSD;
• Две SIM-карты для резервирования услуг, предоставляемых операторами связи;
• Индикация оптимального уровня сигнала сотового оператора при монтаже (без использования ПК);
• Отправка SMS на заданный номер при потере соединения с сервером;
• Различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
• Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
• Автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
• 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
• Управление внешними входами/выходами по SMS-командам или через Интернет;
• Отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
• Ждущий и спящий режимы работы для экономии трафика и электроэнергии;
• Настройка множества коммуникаторов со схожими параметрами с помощью программы ATM Control SE;
• Удаленная настройка и администрирование с помощью специализированного ПО iRZ Collector;
• Устойчивость к сбоям при обновлении встроенного программного обеспечения;
• Настройка и контроль через Bluetooth-приложение ATM Control SE (опционально, при наличии Bluetooth на устройстве);
• Корпус с креплением на DIN-рейку.

Технические характеристики

Поддерживаемые стандарты и частоты
Радиодиапазоны	800/900/1800/2100/2600 MГц
Разъёмы и интерфейсы
Разрывной клеммный коннектор 10 pin	интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В
Разъем DB9-F	интерфейс RS232, 4 GPO
Разъем Micro-USB	интерфейс USB 2.0 для настройки и протоколирования работы модема
Разъем SMA-F	для подключения GSM-антенны
Последовательный интерфейс 2 шт	RS232 и RS485
Электрические характеристики
Напряжение питания	DC от 7 до 40 В
Ток потребления в режиме GPRS при напряжении питания +12 В	не более 250 мА
Ток потребления в режиме GPRS при напряжении питания +24 В	не более 125 мА
Ток потребления в ждущем режиме при напряжении питания +12 В	не более 80 мА
Питание DC	7-40 В
Ток потребления в ждущем режиме при напряжении питания +24 В	не более 40 мА
Ток потребления в спящем режиме при напряжении питания +12 В	не более 0,8 мА, типовое значение 0,73 мА
Ток потребления в спящем режиме при напряжении питания +24 В	не более 1,15 мА, типовое значение 1,03 мА
Физические характеристики
Диапазон рабочих температур	от -40°С до +70 °С
Диапазон температур хранения	от –40°С до +85°С
Допустимая влажность	устройство сохраняет свою работоспособность при относительной влажности не более 80 % при температуре 25 °С
Габариты (с учётом разъёмов)	102х71х59мм (Д x Ш x В)
Вес	не более 150г
Гальванически развязанный интерфейс	RS‑485
Габариты (без учета разъемов)	не более 91x71x59 (Д x Ш x В), (±1мм)
Диапазон температур хранения	-40...+85°С
Степень защиты корпуса	IP20
Прочее
Корпус	пластиковый с креплением на DIN-рейку
Технологии передачи данных	LTE-FDD: B1/B3/B7/B8/B20 WCDMA: B1/B8 GSM/GPRS/EDGE: 900/1800 МГц CSD SMS USSD Bluetooth (опционально)
Количество SIM-карт	2 шт
Скорость обмена данными через интерфейсы RS232 и RS485, бод	600; 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 56000; 57600; 115200
Скорость передачи данных	LTE Cat.1 — до 5 Мбит/сек (выгрузка), до 10 Мбит/сек (скачивание) EDGE — до 236.8 Мбит/сек (скачивание и выгрузка) GPRS — до 85.6 Мбит/сек (скачивание и выгрузка)

Комплектация:

4G/GPRS модем iRZ ATM42.АG

Внимание! Для работы модема необходимы: блок питания, 2G/4G-антенна, кабель USB-microUSB, интерфейсный кабель RS232. Данная комплектация поставляется отдельно.

Технические характеристики
Интерфейсы (порты)	RS485 USB GSM
Наличие гальванической изоляции	есть
