ИТП-17.Н3.К Овен

ИТП-17.Н3.К

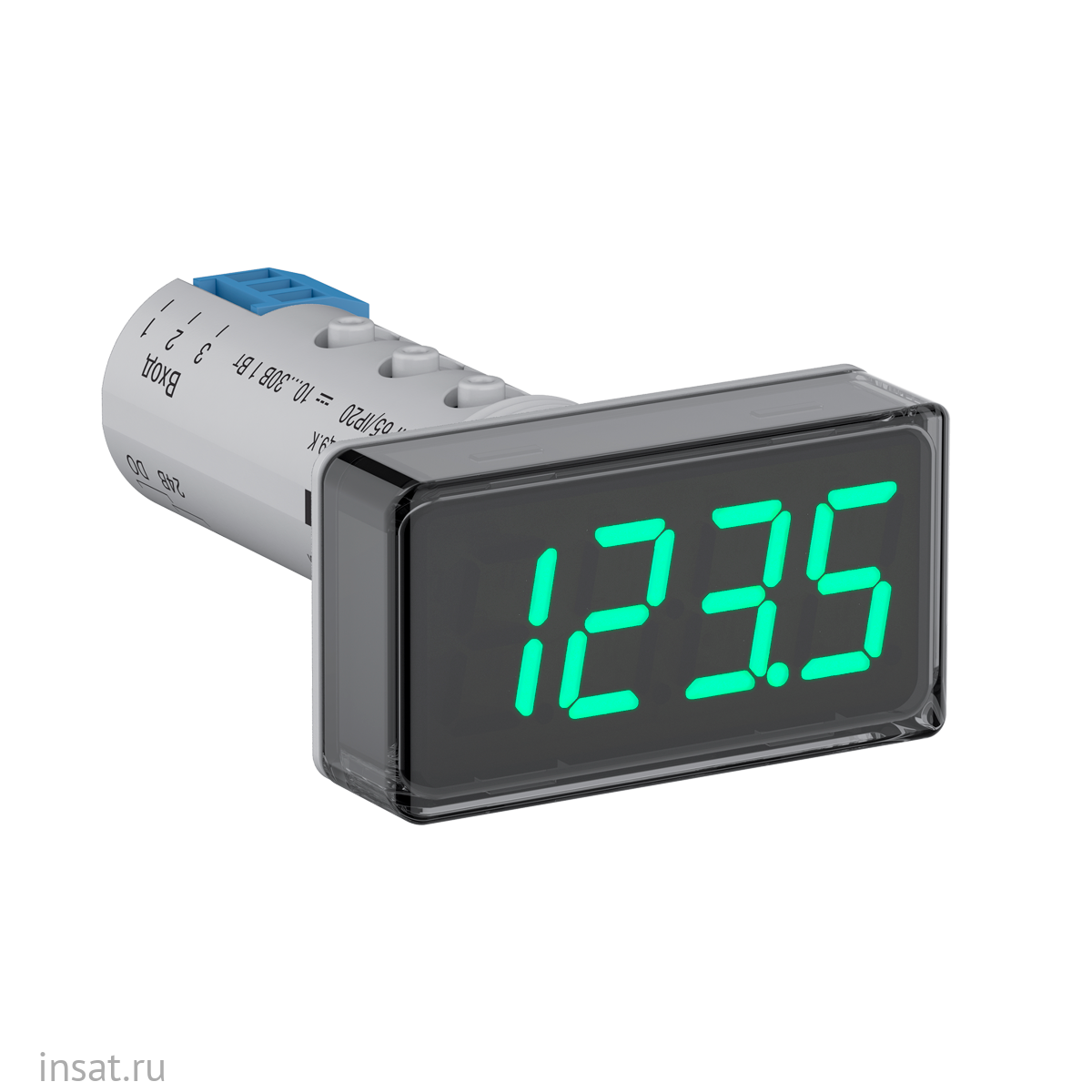

Компактный индикатор предназначен для измерения, отображения и регулирования параметров технологического процесса.

Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.

При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества

• Совместимость с любыми датчиками
• Поддерживает 42 типа сигналов: ТС, ТП, U, I
• Компактный монтаж в щит
• В отверстие светосигнальной арматуры 22 мм
• Трехцветная индикация
• Построение до пяти цветоразделенных зон
• Две функции дискретного выхода
• Регулирование параметров или аварийная сигнализация

Возможности

• Индикация измеренного значения на трёхцветном цифровом дисплее
• Выход 200 мА, 42 В для сигнализации или управления
• Настройка динамической цветовой индикации по заданным порогам
• Режим статического отображения параметра: зелёный, жёлтый или красный цвет
• Индикация аварии при неисправности датчика
• Подключение через micro USB для настройки в Owen Configurator
• Монтаж щитового прибора с помощью съемных винтовых клемм

Основные технические характеристики

• Входы и выходы
  • 1 × AI
  • 1 × DO транзисторный ключ 200 мА 42 В
• Интерфейсы
  • 1 × micro USB
• 2 типа корпусов
  • щитовой 48×26×72мм
  • настенный 71×51×30 мм
• Питание
  • =24 В

Технические характеристики

Общие сведения
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9	48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм
Корпус Н3	71×51×30 мм IP65
Цвет индикации	зеленый, желтый, красный
Индикатор	4-разрядный с высотой цифр 14 мм
Входы
Количество	1 × AI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 0...5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:	±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры
Выходы
Количество	1 × DO, выход К
Тип выхода
К	Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет
Гарантия	2 года
Устойчивость к механическим воздействиям	Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013

Комплектация

• Прибор
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов

Технические характеристики
Интерфейсы (порты)	USB
