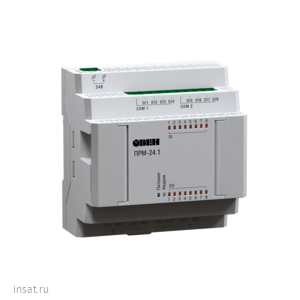

ПРМ-24.6 Овен

ПРМ-24.6

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемых реле ОВЕН ПР:

• ПРМ-1 – 8 дискретных входов DI и 8 дискретных выходов DO.
• ПРМ-2 – 4 аналоговых входа AI и 4 дискретных выходов DO.
• ПРМ-3 – 4 аналоговых входа AI и 2 аналоговых выхода AO.
• ПРМ-4 – 16 дискретных входов DI.
• ПРМ-5 – 16 дискретных выходов DO.
• ПРМ-6 – 16 дискретных входов DI и 12 дискретных выходов DO.

Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.

Особенности прибора

Основные особенности модулей ПРМ

• Модульный корпус.
• Ширина корпуса 5 модулей.
• Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
• Входы модулей гальванически развязаны относительно питания.

Связь с ПР и настройка

• Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
• Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
• Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.

Монтаж и подключение

• Две модификации модулей на разные питания: 230 В и 24 В.
• Модули имеют свое независимое питание, что повышает надежность системы.
• Можно использовать головное ПР и модули с разным типом питания.
• Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.

Технические характеристики ПРМ

Наименование	ПРМ-220.х	ПРМ-24.х
Общие сведения
Диапазон переменного напряжения питания	90…264 В (номинальное 230 В, при 50 Гц)	-
Диапазон постоянного напряжения питания	127...373 В (номинальное 230 В)	9...30 В (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции между входом питания и другими цепями 220 В и 24 В:	ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В ПРМ-220.4 и ПРМ-220.5 – 2830 В	ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В ПРМ-24.4 и ПРМ-24.5 – 2830 В
Потребляемая мощность, не более	ПРМ-220.1, ПРМ-220.2, ПРМ-220.3 – 8 ВА ПРМ-220.4 и ПРМ-220.5 – 12 ВА	ПРМ-24.1, ПРМ-24.2, ПРМ-24.3 – 4 Вт ПРМ-24.4 и ПРМ-24.5 – 7 Вт
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	88×90×58 мм
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса прибора, не более (для всех вариантов исполнений)	0,4 кг
Температура окружающего воздуха	ПРМ-х.1, ПРМ-х.3, ПРМ-х.4, ПРМ-х.5: -20…+55 ºC ПРМ-х.2: -40…+55 ºC

Характеристики дискретных входов ПРМ-6

Наименование	ПРМ-220.6	ПРМ-24.6
Количество	16
Тип	Дискретный фазовый (ДФ)	Дискретный (Д)
Подключаемые датчики	Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт»
	-	Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором
Номинальное напряжение питания дискретных входов	~230 В	=24 В
Напряжение питания дискретных входов	~90…264 В	15…30 В
Макс. входной ток	9 мА	5 мА
Ток «логической единицы»	0,75...1,5 мА	2…5 мА
Уровень сигнала «логической единицы»	159...264 В	15…30 В
Уровень сигнала «логического нуля»	0…40 В	-3…+5 В
Электрическая прочности изоляции	2830 В, групповая – 1780 В

Характеристики дискретных выходов ПРМ-6

Наименование	ПРМ-220.6	ПРМ-24.6
Количество	12
Тип	Релейные нормально-разомкнутые (Р)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока
Время переключения из состояния «0» в состояние «1» и обратно	Не более 10 мс
Электрическая прочность изоляции	2830 В по 2 реле (групповая – 1780 В)

Модификации

Комплектация

Наименование	Количество
Модуль ПРМ	1 шт.
Краткое руководство по эксплуатации	1 экз.
Паспорт и гарантийный талон	1 экз.
Кабель для подключения модуля	1 шт.
Комплект клеммных соединителей	1 экз.
