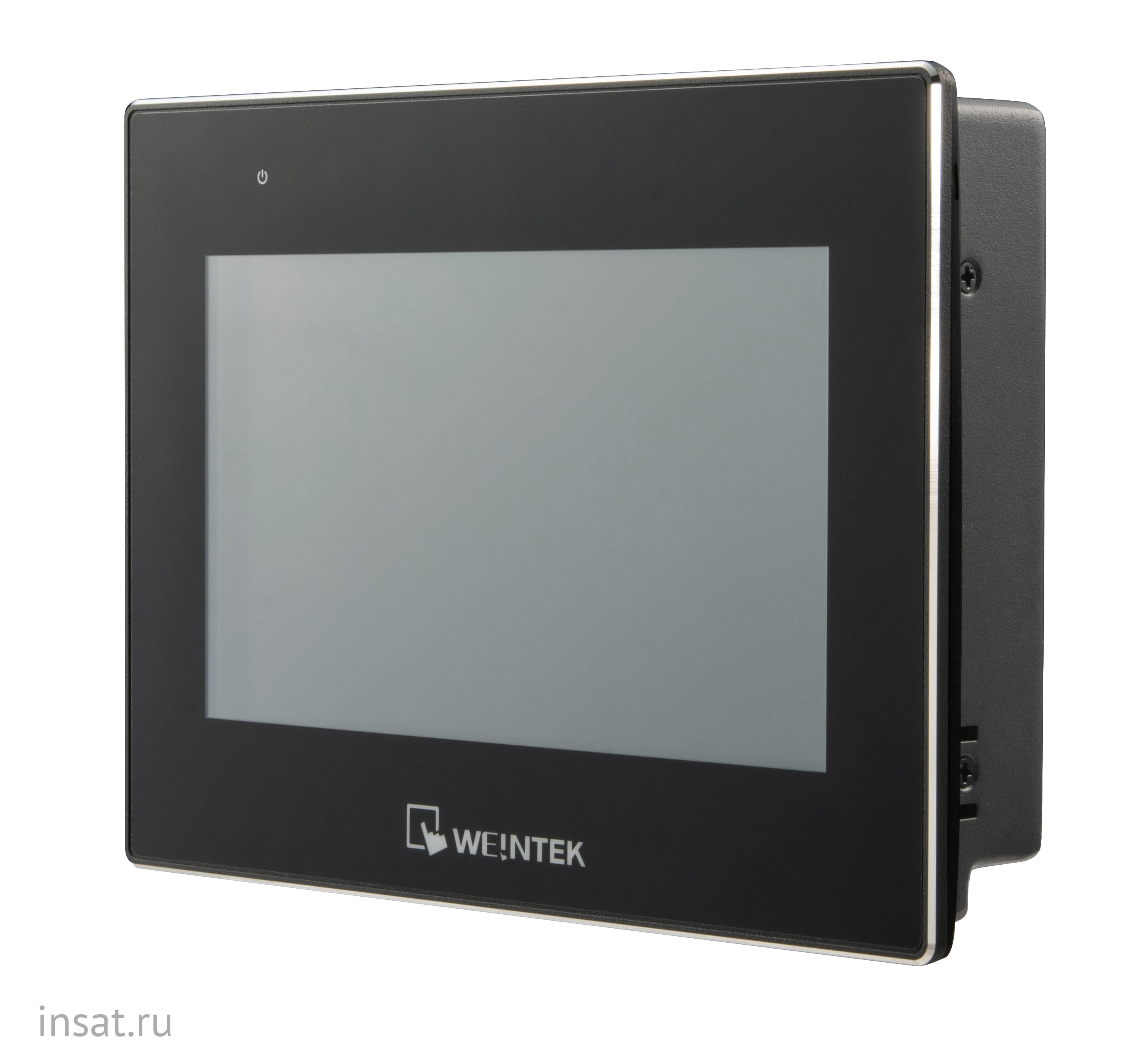

cMT3072XHT(L) Weintek

Производитель: Weintek
Класс защиты IP: IP-66
Тип защиты: по передней панели
Рабочая температура: -20°C ~ +55°C
Материал корпуса: Алюминий
Размер экрана (дюйм): 7
Разрешение экрана (px): 1024 x 600
Номер по каталогу: 165163 Производитель: Weintek Цена: По запросу Описание: Панель оператора системы Cloud HMI, дисплей WVA LCD 7" (1024x600), 3 COM-порта, 2 Ethernet-порта, 1 USB-порт, шина CAN, рабочая температура -20 ~ +55 °C
  • Техническое описание
  • Документация

cMT3072XHT(L)

  • Диагональ экрана
    7''
  • Разрешение экрана
    1024 x 600
  • Последовательные порты
    COM3: RS-232/RS-485, CAN Bus
    Com1: RS-232
    Com2: RS-485
  • Ethernet
    2 x 10/100 BaseTx
  • Рабочая температура, °C
    -20 ~ +55
  • Материал корпуса
    Алюминий
  • Габаритные размеры, мм
    200.4 x 146.5 x 36.0

Технические характеристики

Дисплей
Диагональ экрана  7''
Тип матрицы  WVA
Контрастность  800:1
Яркость экрана  1000 кд/кв.м
Угол обзора  85/85/85/85
Разрешение экрана  1024 x 600
Тип сенсора  Резистивный, 4-проводной
Продолжительность работы лампы подсветки, час  > 30 000
Точность интерпретации нажатий  ±2% по горизонтали/вертикали
Цветность  16.7 M
Тип подсветки  LED
Интерфейсы
USB  1 x USB 2.0
Видеовход  Отсутствует
Аудиовыход  Отсутствует
Последовательные порты  Com1: RS-232
Com2: RS-485
COM3: RS-232/RS-485, CAN Bus
Ethernet  2 x 10/100 BaseTx
Слот для SD-карты  Отсутствует
Wi-Fi  Отсутствует
Шина CAN  CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939
Поддержка MPI  COM2/COM3 RS-485 2W поддерживает MPI 187.5K
Основные характеристики контроллеров
Flash-память  4 Гб
RAM  1 Гб
Требования к электропитанию
Рабочее напряжение  24 ± 20% В пост.
Потребление тока  820 мА
Разъем электропитания  Клемма
Развязка цепи питания  Есть
Сопротивление изоляции  Не менее 50 МОм @ 500 В (пост.)
Напряжение изоляции  500 В пер. (1 мин.)
Условия эксплуатации
Рабочая температура, °C  -20 ~ +55
Температура хранения, °C  -20 ~ +60
Рабочая влажность, %  10 ~ 90, без образования конденсата
Защита
Защита лицевой панели  UL Type 4X (внутри помещения) / NEMA4 / IP66
Защита от вибраций  10 ~ 25 Гц (X, Y, Z, 2G 30 минут)
Системные характеристики
Операционная система  Проприетарная Linux-based OS
Процессор  4-ядерный RISC
Среда разработки проектов  EasyBuilder Pro
Удаленный доступ  VNC Client
cMT Server
VNC Server
EasyAccess 2.0 (опционально)
Dashboard (Опционально)
Часы реального времени  Есть
Поддержка EasyAccess 2.0  Да (опционально)
Поддержка CODESYS  Да (опционально)
Поддержка Weincloud Dashboard  Да (опционально)
Поддержка cMT Viewer  Да
Конструктивные свойства
Материал корпуса  Алюминий
Размер монтажного отверстия, мм  192 x 138
Размеры и вес
Габаритные размеры, мм  200.4 x 146.5 x 36.0
Вес нетто, кг  0.8
Монтаж
Монтаж  Панельный
Наличие международных сертификатов
Сертификаты  CE, UL, RoHS
Гарантийный срок
Гарантийный срок  1 год
Комплект поставки
Комплект поставки  Устройство
разъем питания
монтажный комплект
Инструкция по установке
