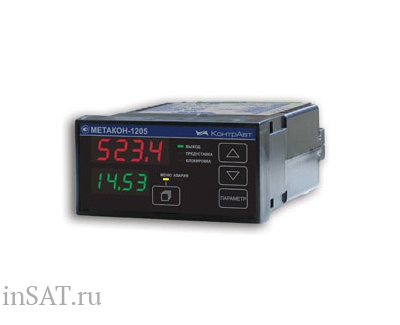

МЕТАКОН-1205-ТР1-0-М0 КонтрАвт

Номер по каталогу: 38902 Производитель: КонтрАвт Цена: 10 980.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Многофункциональный позиционный регулятор с функциями сигнализатора, логгера, стандартная модификация, тип выхода – реле с группой контактов на переключение и транзистор с открытым коллектором, с токовым выходом, стандартная модификация

Техническое описание
Документация

МЕТАКОН-1205-ТР1-0-М0

Измеритель–регулятор МЕТАКОН-1205 предназначен для измерения температуры и других технологических параметров, сигнализации при достижении заданных уровней, позиционного регулирования или П-регулирования с токовым выходом, ретрансляции измеренного сигнала в токовый сигнал. Регулятор имеет универсальный вход, два дискретных входа для управления работой регулятора и задания установок внешним сигналом, два дублированных дискретных выхода, токовый выход, встроенный источник питания 24 В, интерфейс RS-485. Регулятор регистрирует минимальное и максимальное значения измеренного параметра, имеет счетчик моточасов (времени наработки).
Состав оперативного меню контроллера и параметры, отображаемые на двух 4-х разрядных дисплеях, назначаются пользователем. Доступ к изменению параметров настройки может быть ограничен паролем.

Обозначение при заказе КонтрАвт МЕТАКОН-1205

Функции регулятора-контроллера

Программный выбор типа входного сигнала
Линеаризация НСХ термопреобразователей, пирометров и ПМТ
Масштабирование линейных сигналов
Компенсация температуры холодного спая (может быть отключена пользователем)
Коррекция результатов измерения путем смещения на фиксированную величину
Извлечение квадратного корня из результата измерения
Преобразование сигналов термопар, термометров сопротивления, пирометров и унифицированных сигналов тока и напряжения в унифицированный токовый сигнал 0…5, 0…20, 4…20 мА
Режим лупы (преобразование части диапазона входного сигнала)
Позиционное регулирование
П-регулирование с токовым выходным сигналом управления
Сигнализация при достижении заданного уровня (8 функций)
Сигнализация с функцией задержки срабатывания
Сигнализация с функцией отложенного срабатывания при первом включении
Переключение уставок и предуставок внешним дискретным сигналом
Управление работой регулятора внешним дискретным сигналом
Функция логгера – фиксация минимального и максимального значения
Функция счетчика моточасов
Диагностика и сигнализация аварийных ситуаций
Встроенный источник питания 24 В
Передача данных и управление по сети RS-485

Общие сведения

Высокая точность измерения и преобразования 0,1 %
Высокая температурная стабильность (0,0025 % / градус)
Гальваническая изоляция между собой входов, выходов, питания прибора
Активный выход тока (не требуется дополнительный источник питания)
Одновременная индикация измеренного значения и уставок (или уровня выходного сигнала) на двух 4-х разрядных цифровых дисплеях
Высокая помехозащищённость – класс 3 критерий А
Программная настройка (конфигурирование) параметров
Ограничение доступа к конфигурированию с помощью пароля
Разъемные винтовые клеммы обеспечивают простой монтаж
Диапазон рабочих температур 0…50 °С
Диапазон напряжений питания ~85…265 В

Технические характеристики позиционного регулятора

Измерительный вход	универсальный (напряжение, ток, сопротивление)
Основная погрешность измерений, не более	± 0,1 %
Встроенный источник питания	24 ± 1,2 В, 100 мА
Скорость обмена по RS-485	до 115,2 кбит/с
Номинальное напряжение питания	220 ± 22 В, 50 Гц, 20 ВА
Допустимый диапазон напряжений питания	85…265 В
Монтаж	Щитовой, монтажное окно 92 х 46 мм
Габариты	96 х 48 х 132 мм (без крепления)
Корпус	КА-Щ2
Условия эксплуатации	Закрытые взрывобезопасные помещения без агрессивных паров и газов Температура: 0...50 °С Влажность: 80 % при 35 °С
Масса, не более	800 г
Гарантия	36 месяцев

КонтрАвт МЕТАКОН-1205. Паспорт
