МЕТАКОН-515-Р1-У-1 КонтрАвт

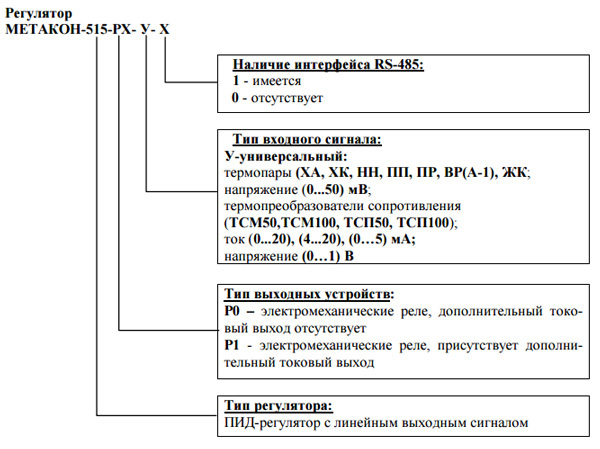

МЕТАКОН-515-Р1-У-1

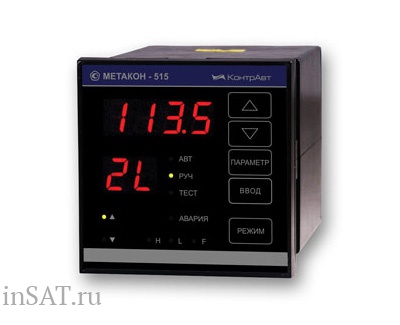

МЕТАКОН-515 - быстродействующий одноканальный ПИД-регулятор температуры и других технологических параметров с универсальным аналоговым и двумя дискретными входами, функцией извлечения квадратного корня. Токовые входной и управляющий сигналы, высокое быстродействие делают регулятор МЕТАКОН-515 наиболее подходящим для использования в химической промышленности, а также при управлении пневмопреобразователями, преобразователями частоты, регуляторами расхода и другими устройствами, рассчитанными на управление унифицированными сигналами.

Два дискретных входа позволяют осуществлять внешнее управление его функционированием:

• пуск;
• останов;
• дистанционное переключение уставок ПИД-регулятора.

Поддержка протокола RNet по сети RS-485 дает возможность использовать приборы МЕТАКОН-515 в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.

Тип средства измерений "Регуляторы микропроцессорные измерительные Метакон-515" утвержден Федеральным Агентством по Техническому регулированию и Метрологии и зарегистрирован в Госреестре средств измерений под номером 17977-09.

Функции ПИД-регулятора МЕТАКОН-515

• Измерение технологических параметров
• ПИД-регулирование температуры
• ПИД-алгоритм регулирования с аналоговым и ШИМ выходными сигналами управления
• Масштабирование линейных сигналов, функция извлечения квадратного корня
• Три независимых программируемых компаратора (по 8 функций) с выходом на реле
• Внешнее управление функционированием при помощи 2 дискретных входов
• Преобразование измеренного сигнала в унифицированный токовый
• Встроенный гальванически изолированный источник 24 В

Общие сведения

• Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
• Ручное и автоматическое управление
• Ограничение сигнала управления
• Универсальный вход
• Линеаризация НСХ термопреобразователей
• 4-х проводная схема подключения термосопротивлений
• Программный выбор типа НСХ термопреобразователя
• Контроль обрыва входных линий и аварийных ситуаций
• Контрастная цифровая индикация (антиблик)
• Цифровая фильтрация входных сигналов
• Гальваническая развязка входного и выходного сигналов
• Контрастная цифровая индикация (антиблик)
• Защита паролем

Технические характеристики ПИД-регулятора МЕТАКОН-515

Количество каналов	1
Алгоритмы управления	ПИД-регулирование температуры и других технологических параметров
	Автонастройка параметров регулирования
	Три независимых компаратора по 8 функций
Универсальный вход	У	0...50 мВ, сигналы термопреобразователей (выбираются программно) 0…1 В, унифицированные сигналы (0…5, 0…20, 4…20 мА) от нормирующих преобразователей температуры, давления, уровня и проч.
Основная погрешность    измерений, не более	±0,1 %
Период опроса входного сигнала	0,25 с
Выходные сигналы	1 токовый: 0...5, 0...20, 4...20мА (выбираются программно)
	1 токовый дополнительный: 4...20мА
	3 компаратора по 1 реле:
	Р	~250 В или +110 В 2 А с активной нагрузкой, 1А с индуктивной
Скорость обмена по RS-485	2400, 4800, 9600, 19200, 38400, 57600, 115200 бод
Питание	220 В +10/-15%, 50±0,5 Гц, 9 ВА
Монтаж	Щитовой, монтажное окно 92х92 мм
Габариты	96х96х162 мм
Корпус	КА-Щ1
Условия эксплуатации	Закрытые взрывобезопасные помещения без агрессивных паров и газов
	Температура: 0...50 °С
	Влажность: 80% при 35 °С
Межповерочный интервал	2 г
Масса, не более	0,8 кг
Гарантия	36 месяцев

Входные сигналы

Тип НСХ	Пределы измерений	Погрешность, не более
Термопары
ХА(К)	(-100…+1300) °С	±0,1 %
ХК(L)	(-100…+600) °С	±0,1 %
НН(N)	(-50…+1300) °С	±0,1 %
ЖК(J)	(-100…+900) °С	±0,1 %
ПП(S)	(0…1600) °С	±0,25 %
ПП(R)	(0…1600) °С	±0,25 %
ПР(B)	(300…1700) °С	±0,25 %
ВР(А-1)	(0…2200) °С	±0,25 %
Термопреобразователи сопротивления
100М	(-100…+200) °С	±0,1 %
50М	(-100…+200) °С	±0,1 %
100П	(-100…+200) °С	±0,1 %
50П	(-100…+200) °С	±0,1 %
Пирометры
РК-15	(400…1500) °С	±0,15 %
Унифицированные сигналы
Напряжение	(0…50) мВ	±0,1 %
Напряжение	(0…1000) мВ	±0,1 %
Ток	(0…5) мА	±0,1 %
Ток	(0…20) мА	±0,1 %
Ток	(4…20) мА	±0,1 %
