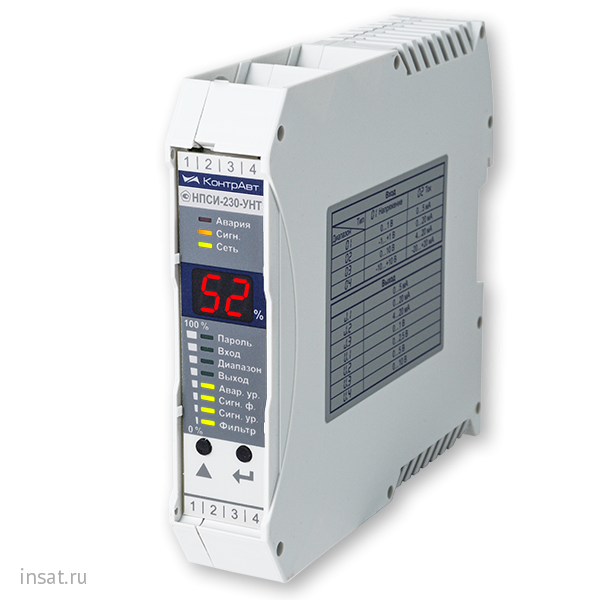

НПСИ-230-УНТ-0С-220-М0 КонтрАвт

Номер по каталогу: 38941 Производитель: КонтрАвт Цена: 11 160.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Нормирующий измерительный преобразователь унифицированных сигналов. Линейное преобразование унифицированных сигналов. Возможно преобразование как диапазона (например, (0…5) мА в (4…20) мА)

Техническое описание
Документация

НПСИ-230-УНТ-0С-220-М0

Линейное преобразование унифицированных сигналов. Возможно преобразование как диапазона (например, (0…5) мА в (4…20) мА), так и типа (например, напряжения в ток).
Программный выбор типа входного сигнала: ток (0…5, 0…20, 4…20, -20…20) мА или напряжение (0…1, -1…1, 0…10, -10…+10) В
Программный выбор типа выходного сигнала: ток (0…5, 0…20, 4…20) мА или напряжение (0…1, 0…2,5, 0…5, 0…10) В
Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации
Гальваническая изоляция между собой входов, выходов, питания преобразователя

Общие сведения

Конструктивное исполнения для монтажа на DIN-рельс
Встроенное питание 24 В источников сигнала с пассивным токовым выходом
Активный или пассивный выходной токовый сигнал
Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
Ограничение доступа к конфигурированию с помощью пароля
Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
Разъёмные винтовые клеммы обеспечивают простой монтаж
Высокая точность преобразования 0,1 %
Расширенный диапазон рабочих температур (-40…70) °С
Высокая температурная стабильность (0,005 % / градус)
Диапазон напряжений питания (85…265) В переменного тока, (12…36) В постоянного тока

Пользователь с передней панели преобразователя выбирает:

Тип входного сигнала (ток или напряжение)
Диапазон входного сигнала
Тип (ток или напряжение) и диапазон выходного сигнала
Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
Функцию сигнализатора (прямая, обратная, прямая с защелкой, обратная с защелкой)
Уровень сигнализации (Уставка)
Значение постоянной времени ФНЧ (времени усреднения входного сигнала)

Сигнализация

Преобразователь аналоговых сигналов измерительный контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:

Прямая – реле срабатывает, если измеренный сигнал больше уставки
Обратная – реле срабатывает, если измеренный сигнал меньше уставки
Прямая с защёлкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования
Обратная с защёлкой – реле срабатывает, если измеренный сигнал меньше уставки, и остается в этом состоянии до квитирования

Квитирование осуществляет пользователь с помощью кнопки на передней панели прибора.

Применение программируемых измерительных преобразователей аналоговых сигналов обеспечивает

Согласование различных типов и диапазонов преобразования у источника и потребителя сигналов
Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации
Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
Гибкость при проектировании и наладке систем
Унификацию сигналов в системе

Технические характеристики

Предел основной допускаемой погрешности преобразования, не более	±0,1 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	±0,005 % / °С
Дополнительная погрешность при изменении сопротивления нагрузки токового выхода или выхода по напряжению во всём диапазоне сопротивлений нагрузки, не более	±0,05 %
Типы и диапазоны входного сигнала (программируется пользователем)	Ток	Напряжение
	(0…5) мА (0…20) мА (4…20) мА (-20…20) мА	(0…1) В (-1…1) В (0…10) В (-10…10) В
Диапазоны выходного сигнала (программируется пользователем)	Ток	Напряжение
	(0…5) мА (0…20) мА (4…20) мА	(0…1) В (0…2,5) В (0…5) В (0…10) В
Диапазон линейности выходного тока (для диапазона)	(3,8…20,5 мА ((4…20) мА) (0…20,5 мА ((0…20) мА) (0…5,1 мА ((0…5) мА)
Аварийные уровни выходного сигнала (для диапазона)	Высокий	Низкий
	21,5 мА (4…20 мА) 21,5 мА (0…20 мА) 5,5 мА (0…5 мА)	3,6 мА (4…20 мА) 0 мА (0…20 мА) 0 мА (0…5 мА)
Время установления (динамическое/метрологическое) выходного сигнала при скачкообразном изменении входного, не более	0,08 с / 0,3 с
Уровень пульсаций (от пика до пика) в полосе частот до 20 кГц, от диапазона, не более	0,05 %
Параметры реле сигнализации	250 В, 1 А, тип контактов – NO
Время установления рабочего режима, не более	15 мин
Сопротивление нагрузки, не более	(0…500) Ом
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц
Допустимый диапазон напряжений питания	AC: (85…265) В, 50 Гц DC: (12…36) В
Потребляемая мощность, не более	5 ВА
Условия эксплуатации	Температура: (-40…70) °С
	Влажность: 95 % при 35 °С (без конденсации влаги)
Степень защиты корпуса преобразователей	IP20
Масса, не более	400 г
Гарантия	36 месяцев

НПСИ-230-УНТ-<1>-<2>-<3>

<1> Наличие сигнализации:
0С -	Сигнализации нет
1С -	Сигнализация есть
<2> Напряжение питания:
220 -	Рабочий диапазон напряжения питания переменного тока ~(85…265) В, 50 Гц
24 -	Рабочий диапазон напряжения питания постоянного тока =(12…36) В
<3> Модификация:
М0 -	Стандартная модификация
МХ -	Модификация по запросу потребителя, Х – код модификации, уточняется при заказе

Пример обозначения при заказе:

НПСИ-230-УНТ-1С-220-М0 – нормирующий преобразователь сигналов измерительный, с гальванической изоляцией вход-выход-питание, конфигурирование с помощью кнопок и дисплея на передней панели, тип входных сигналов – унифицированные сигналы тока и напряжения, с сигнализацией, номинальное напряжение питания переменного тока 220 В (50 Гц), стандартное исполнение
