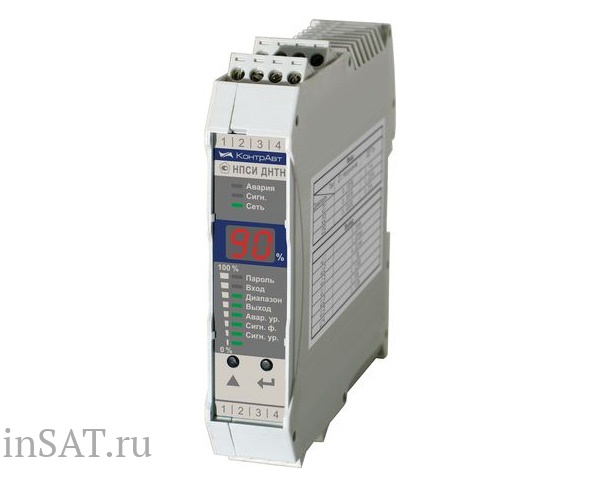

НПСИ-ДНТН-0-220-М0 КонтрАвт

Внимание! Указана цена на базовую модификацию. Измерительные преобразователи НПСИ-ДНТН предназначены для преобразования действующих значений напряжения (до 50 В) и тока в цепях переменного тока, а также постоянных напряжений (до 50 В) и тока в унифицированные сигналы тока или напряжения. Нормирующие измерительные преобразователи обеспечивают сигнализацию с выходом на реле при достижении заданного уровня сигнала.
Программный выбор типа входного сигнала: ток (0…1 ,0…2,5, 0…5 А) или напряжение (0…10, 0…25, 0…50 В). Сигнал: переменный частотой 50…300 Гц или постоянный
Программный выбор типа выходного сигнала: ток (0…5 ,0…20, 4…20 мА) или напряжение (0…1, 0…2,5, 0…5, 0…10 В )
Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации
Гальваническая изоляция между собой входов, выходов, питания преобразователя

Кл. точности - 0.5 Преобразование сигналов действующих значений сетевого напряжения (а также значений постоянного  напряжения) низкого уровня (до 50 В) и тока в унифицированные сигналы тока или напряжения. Гальваническая изоляция. DIN-рельс. Модификация "С" - с сигнализацией (4 вида функций, в том числе с защелкой). Выбор пользователем с панели  типов и диапазонов  входных и выходных сигналов, функций
/М   - малошумящее исполнение (исполнение с повышенным подавлением частоты 50 Гц в выходном сигнале)
/ВС - высокоскоростное исполнение (исполнение с высокой скоростью преобразования)

Общие сведения

• Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
• Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
• Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
• Ограничение доступа к конфигурированию с помощью пароля
• Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
• Разъемные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,5 %
• Расширенный диапазон рабочих температур -40…70 °С
• Высокая температурная стабильность (0,025% / градус)
• Диапазон напряжений питания 85…265 В переменного тока (120…370 В постоянного тока), 10...42 В постоянного тока

Пользователь с передней панели нормирующего измерительного преобразователя тока и напряжения НПСИ-ДНТН выбирает:

• Тип входного сигнала (ток или напряжение)
• Диапазон входного сигнала
• Тип (ток или напряжение) и диапазон выходного сигнала
• Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
• Функцию сигнализатора (прямая, обратная, прямая с защелкой, обратная с защелкой)
• Уровень  сигнализации (Уставка)

Сигнализация

Измерительный нормирующий преобразователь тока и напряжения НПСИ-ДНТН контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:

• Прямая – реле срабатывает, если измеренный сигнал больше уставки
• Обратная – реле срабатывает, если измеренный сигнал меньше уставки
• Прямая с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования
• Обратная с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования

Квитирование осуществляет пользователь с помощью кнопки на передней панели измерительного нормирующего преобразователя.

Применение

• Преобразование параметров сигналов переменного и постоянного напряжения и тока в унифицированные сигналы
• Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
• Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
• Гибкость при проектировании и наладке систем
• Унификацию сигналов в системе

Технические характеристики

Предел основной допускаемой погрешности преобразования, не более	0,5 %
Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С	0,025% / градус
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более	0,02 %
Типы и диапазоны входного сигнала (программируется пользователем)	Ток	Напряжение
	0...1 А 0...2,5 А 0...5 А	0...10 В 0…25 В 0...50 В
Диапазоны выходного сигнала (программируется пользователем)	Ток	Напряжение
	0…5 мА 0…20 мА 4…20 мА	0…1 В 0…2,5 В 0…5 В 0…10 В
Диапазон линейности выходного тока (для диапазона)	3,8…20,5 мА (4…20 мА) 0…20,5 мА (0…20 мА) 0…5,1 мА (0…5 мА)
Аварийные уровни выходного сигнала (для диапазона	высокий	низкий
	21,5 мА (4…20 мА) 21,5 мА (0…20 мА) 5,5 мА (0…5 мА)	3,6 мА (4…20 мА) 0 мА (0…20 мА) 0 мА (0…5 мА)
Время установления (динамическое/метрологическое)* выходного сигнала при скачкообразном изменении входного, не более	0,3 с / 1 с        НПСИ-ДНТН-Х-Х-М0 0,03 с / 0,1 с   НПСИ-ДНТН-Х-Х-М(0/ВС/М)
Параметры реле сигнализации	250В, 2А, контакты на переключение
Время установления рабочего режима, не более	5 мин
Сопротивление нагрузки, не более	0…500 Ом
Гальваническая изоляция цепей питания/входа/выхода	1500 В, 50 Гц
Допустимый диапазон напряжений питания	AC: 85…265 В, 50 Гц (или DC 120…370 В) DC: 10...42В
Потребляемая мощность, не более	5 ВА
Условия эксплуатации	Температура: -40...70 °С
	Влажность: 95% при 35 °С
Масса, не более	200 г
Гарантия	36 месяцев

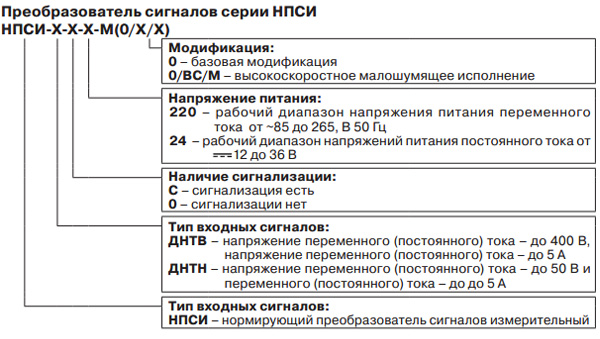

Модификации

НПСИ-ДНТН-Х-Х-М0 – стандартное исполнение

НПСИ-ДНТН-Х-Х-М(0/ВС/М) – высокоскоростное малошумящее исполнение
