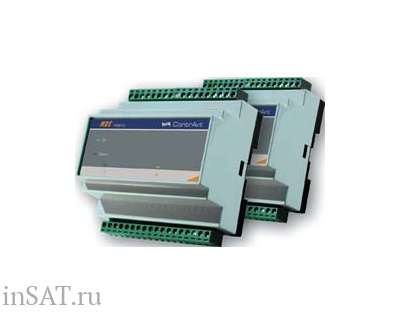

PSM-24 (снят с производства) КонтрАвт
PSM-24 (снят с производства)
| Производитель: | КонтрАвт |
| Рабочая температура: | 0°C ~ +50°C |
| Мощность, Вт: | 7,5 |
| Выходное напряжение (U вых.), В: | 24 В |
Номер по каталогу: 39025
Производитель: КонтрАвт
Цена:
По запросу
Описание: PSM-24 двухканальный блок питания 24В (2х0,3А или 1х0,6А ), два канала мощностью по 7,5 Вт с раздельной защитой по току.
СНЯТ С ПРОИЗВОДСТВА!
7 200,00
RUB
СНЯТ С ПРОИЗВОДСТВА!
- Техническое описание
- Документация
КонтрАвт PSM-24 двухканальный блок питания 24В (2х0,3А или 1х0,6А ) СНЯТ С ПРОИЗВОДСТВА!
Модуль блока питания и реле предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение 24 В. Модуль защищен от короткого замыкания, перегрузки и допускает работу без нагрузки. Модуль блока питания и реле PSM-24 содержит два канала с раздельной защитой по току. Допускается широкий диапазон питающего напряжения как переменного тока, так и постоянного. Монтируются на DIN-рельс.
Функции блока питания двухканального PSM-24
- Преобразование переменного сетевого напряжения ~90-260 В или постоянного =120-370 В в стабилизированное постоянное напряжение 24 В
- Два канала мощностью по 7,5 Вт с раздельной защитой по току
Общие сведения
- Встроенная защита от короткого замыкания
- Индикация «Работа», «Перегрузка»и индикация работы каждого канала
- Возможность подключения внешнего светодиода для индикации работы блока питания на передней панели шкафа системы автоматики
- Установка на монтажную шину NS 35/7,5 по стандарту DIN в шкафах систем промышленной автоматики
- По способу защиты человека от поражения электрическим током модули питания соответствуют классу II ГОСТ12.2.007.0-75.
Технические характеристики блока питания двухканального PSM-24
| Вход | |
| Напряжение питания |
90…260 В (47…440 Гц) = 120…370 В |
| Входной ток | <6 А (переключатель в положении 115 В) |
| <2,8 А (переключатель в положении 230 В) | |
| Внешняя защита от перегрузки по току | Не требуется, модуль снабжен внутренними самовосстанавливающимися предохранителями (2 канала) |
| Рекомендация: автоматический выключатель для линий питания | |
|
Выход |
|
| Номинальное напряжение | 24 В = +-2% |
|
Выходная мощность |
7,5 Вт х 2 |
| Допустимый ток нагрузки | 0,3 А х 2 |
| Защита от перенапряжения | 35В |
| Защитные функции |
Выход защищён от короткого замыкания, обрыва цепи и перегрузки |
| Защита по напряжению в цепи нагрузки | 29 В |
| Шум на выходе | 0,5 % UВЫХ + 50 мВ (Vp-p) |
| Общая информация | |
| Сертификаты | СЕ, C-UL-US, ГОСТ-Р |
| Индикаторы на передней панели | Включен в цепь переменного тока: зелёный индикатор “ON“ |
| Короткое замыкание в канале 1 или 2: красный индикатор “STATUS“ | |
| Работа каналов 1 и 2: зелёный индикатор “1”, “2” | |
| Клеммы | Прочные винтовые клеммы |
| Сечение присоединяемых проводов | Одножильный: 0,2 – 2,0 мм2 / 20-12 AWG |
| Многожильный: 0,2 – 2,0 мм2 / 20-12 AWG | |
| Эффективность, надёжность | |
| КПД | 80 % (АС 230 В, 24 В / 0,6 А) типичное значение |
| Средняя наработка на отказ (надёжность) | >200 000 ч |
| Механические характеристики | |
| Монтаж | Лёгкий монтаж с фиксацией на DIN-рейке |
| Вентиляция / охлаждение | Конвекция, вентилятор не требуется |
| Температура работы / хранения | 0 °С … +50 °С/ -50 °С … + 70 °С |
| Влажность | Макс. 95 %, без конденсации |
| Габариты | 105 х 86 х 58,5 мм |
| Масса, не более | 0,3 Кг |
| Гарантия | 36 месяцев |
| Технические характеристики | |
|---|---|
| Рабочая температура | 0°C ~ +50°C |
| Мощность, Вт | 7,5 |
| Выходное напряжение (U вых.), В | 24 В |
