ИНТЕГРАФ-1000 (снят с производства) КонтрАвт

КонтрАвт ИНТЕГРАФ-1000 видеографический безбумажный 8/16 канальный регистратор данных

• Сертифицированный измерительно-вычислительный комплекс
• Распределенная модульная архитектура н абазе модулей ввода-вывода MDS AI-8TC и MDS DIO-4/4R
• Связь с верхним уровнем по интерфейсам RS-485 (Modbus RTU) и Ethernet (Modbus TCP)
• Полноцветная сенсорная (Touch screen) панель с диагональю 7” и 10”
• Сбор данных непосредственно на объекте производства при рабочих температурах -40…+60 °С
• Оптимальное заполнение объема шкафа, уменьшение глубины шкафа до 80 мм
• Сокращение протяженности и стоимости сигнальных линий
• Возможность удаленного управления работой станции с ПК

Распределенный видеографический безбумажный регистратор параметров ИНТЕГРАФ-1000  представляет собой регистратор аналоговых и дискретных сигналов, поступающих от технологических объектов, предназначен для их математической обработки, визуализации и архивирования, а также для выдачи дискретных сигналов на внешние устройства.

Распределенная модульная архитектура электронного (безбумажного) регистратора технологических параметров ИНТЕГРАФ-1000 обеспечивает ряд преимуществ:

• В случае пространственно распределенных объектов модули видеографического безбумажного регистратора можно размещать в непосредственной близости от объектов вдали от управляющей панели оператора. Это позволяет сокращать затраты на кабельно-проводниковую продукцию и ее прокладку, упрощает монтаж, повышает качество сигналов. В случае размещения модулей на объекте можно использовать модули для климатического исполнения С4 в диапазоне рабочих температур -40…+60 °С, при влажности до 95 %, в то время как для панели безбумажного самописца необходимы более мягкие условия: 0…45 °С.

• Если модули располагаются в шкафу управления, то их можно расположить в объеме шкафа оптимальным образом, что сокращает габариты шкафа до 80 мм. Малая глубина видеографической панели оператора позволяет использовать шкаф управления технологическими процессами небольшой глубины

• Модульность многоканального регистратора технологических параметров повышает его ремонтопригодность, сокращает расходы на обслуживание, поверку, ремонт

• Выход из строя отдельных модулей не вызывает потерю работоспособности электронного регистратора в целом, замена моделей не требует высокой квалификации персонала

• Подключение сигнальных проводников к модулям ввода-вывода производится с помощью разъемных клеммных соединителей, что упрощает монтаж-демонтаж модулей при их обслуживании и замене

• Решение, построенное на основе видеографического безбумажного регистратора технологических параметров, является экономичным как по стоимости приобретения, так и по стоимости эксплуатации

• Измерение аналоговых сигналов (8/16 каналов), их математическая обработка и регистрация. Возможные типы входных аналоговых сигналов:
  • Термопары ХА(К), ХК(L), ПП(S), ПР(B), ПП( R), НН(N), ВР(А-1), ЖК(J)
  • Напряжение 0…50 мВ, 0…150 мВ, 0…500 мВ, 0…1000 мВ
  • Ток 0…20 мА, 4…20 мА
• Регистрация  дискретных входных сигналов 4/8 каналов
• Регистрация  дискретных выходных сигналов 4/8 каналов
• Регистрация дискретных сигналов «экранных» кнопок 8 каналов
• Формирование дискретных сигналов сигнализации с помощью 4 компараторов на каждый измеренный аналоговый сигнал
• Регистрация 32/64 дискретных  сигналов компараторов и их уставок по 4 на каждый аналоговый сигнал
• Формирование дискретных сигналов аварийных ситуаций: обрыв датчиков, выход измеренных значений за границы диапазона измерения, потеря связи с модулями MDS, и их регистрация
• Логическая обработка дискретных сигналов всех типов и формирование релейных сигналов с помощью блока выходной логики 4/8 каналов, регистрация выходных релейных сигналов
• Архивирование на USB flash накопитель "флешку" всех зарегистрированных аналоговых и дискретных сигналов
• Визуализация в виде графиков-трендов, цифровых индикаторов и бар-графов всех зарегистрированных аналоговых и дискретных сигналов в «реальном» времени на дисплее панели оператора
• Просмотр архивных данных в виде графиков - трендов
• Формирование, архивирование и просмотр журнала событий
• Связь распределенного электронного регистратора параметров с верхним уровнем по интерфейсу RS- 485 или Ethernet
• Конфигурирование параметров электронного регистратора технологических параметров с панели оператора
• Поддержка протоколов FTP (server), VNC (server)
• Возможность удаленного управления работой станции с ПК

Технические характеристики безбумажного регистратора технологических процессов

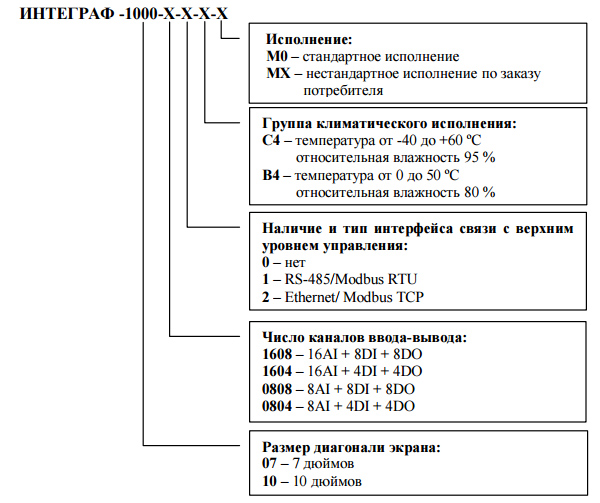

Обозначение при заказе КонтрАвт ИНТЕГРАФ 1000
