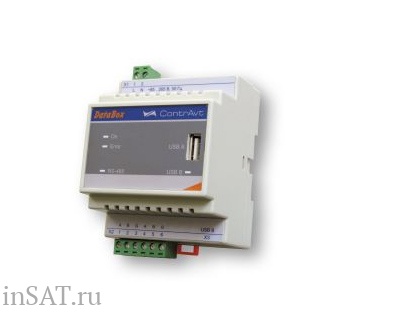

DataBox КонтрАвт

Номер по каталогу: 39077 Производитель: КонтрАвт Цена: По запросу

Запросить Добавить в сравнение Перейти к сравнению

Описание: Накопитель-архиватор DataBox — необходимое устройство для автоматизации промышленных предприятий. Используется в составе систем сбора информации. К его основным функциям относят опрос приборов, получение информации по стандарту RS-485, ее архивирование и перенос на персональный компьютер. Предлагаемая к продаже модель поддерживает стандарты ModBus RTU и RNet.

Сфера применения накопителя достаточно широка. Прибор целесообразно использовать на объектах, где количество точек контроля не превышает 250. Как правило, на таких производствах не применяются SCADA-системы. В подобных условиях это экономически невыгодно.

В каталоге компании «ИнСАТ» представлен накопитель-архиватор от производителя КонтрАвт. В наличии есть модификации DataBox-24 и DataBox-220. Также у нас можно заказать промышленный USB-флеш-накопитель, который подходит для работы с устройством. Перед заказом прибора изучайте следующие характеристики:

параметры памяти,
возможное количество подключенных приборов,
максимальное число получаемых данных,
скорость обмена,
условия эксплуатации,
требования к питанию.

Чтобы купить накопитель DataBox-24, оставьте заявку на сайте. Цены на все модификации указаны в карточке товара. Доставка возможна в любой город России.

Техническое описание
Документация

Модификации

Модель	Цена с НДС, руб.
Накопитель-архиватор DataBox-24	по запросу
Накопитель-архиватор DataBox-220	по запросу

DataBox Накопитель-архиватор

Система сбора и архивирования данных на базе Накопителя-архиватора DataBox решает задачи:

Сбор и архивирование во внутренней памяти Накопителя-архиватора DataBox значений параметров, поступающих от приборов в локальной сети по интерфейсу RS-485
Перенос данных с Накопителя-архиватора DataBox на компьютер с помощью стандартного USB flash носителя. USB flash носитель используется кратковременно только для переноса данных
Работа с данными на компьютере как средствами MS Excel, так и SCADA-систем: формирование и печать таблиц, графиков, отчетов, визуализация на мнемосхеме

ВНИМАНИЕ!

Накопитель может работать с приборами других производителей, поддерживающими протокол ModBus RTU
Для работы в Системе должны быть использованы модификации указанных приборов с поддержкой интерфейса RS-485
Накопитель работает с ранее выпущенными приборами

Система сбора и архивирования данных на базе Накопителя-архиватора DataBox является оптимальным решением в тех случаях, когда создание сети или радиоканала экономически и технически нецелесообразно:

Число точек контроля невелико (единицы, десятки)
Сетевые решения и SCADA-системы на предприятии не применяются
Приборы значительно удалены друг от друга
Приборы сгруппированы, но данные обрабатываются на удаленном компьютере (например, их можно пересылать по e-mail как обычный файл)
Велико влияние электромагнитных помех на сеть RS-485
Требуется редкий периодический сбор данных
Необходимо простое и экономичное решение

Применение Системы сбора и архивирования данных на базе Накопителя-архиватора DataBox обеспечивает:

Формирование протоколов о протекании технологических процессов как свидетельства качества изготовления продукции
Формирование протоколов событий (аварийные ситуации, действия операторов, срабатывания сигнализаций и проч.)
Контроль действий оперативного персонала, повышение технологической дисциплины
Возможность анализа технологических процессов, совершенствование технологии производства продукции
Перенос данных в SCADA-системы в тех случаях, когда объекты не включены в единую сеть
Защиту данных от несанкционированных изменений

Программные средства обработки данных на компьютере

Стандартные средства MS Excel (формирование и печать таблиц, графиков, диаграмм, обработка данных сводными таблицами)
Средства MS Excel с применением специальных утилит, упрощающих процедуру формирования отчетов
Интеграция данных в SCADA-системы (SCADA/HMI DataRate, КРУГ и другие SCADA системы, которые получают данные из файлов CSV)

Технические характеристики

Объем внутренней памяти, не менее	1 Гб *
Максимальное количество приборов в сети,	247
Максимальное число записываемых параметров	250
Тип интерфейса	RS-485
Поддерживаемые протоколы	ModBus RTU, RNet
Скорость сетевого обмена	1200…115200 бит/с
Поддерживаемая файловая система USB Flash носителя	FAT16, FAT32
Режимы записи данных в DataBox	до заполнения памяти с остановкой до заполнения памяти с последующей перезаписью по принципу FIFO
Режимы записи данных в USB flash	запись всей памяти с накопителя запись участка данных с момента последней записи
Индикация аварийных ситуаций	нарушение связи с приборами переполнение накопителя переполнение USB flash носителя
Питание часов реального времени	литиевая батарея, срок работы 10 лет
Настройка накопителя	технология SetMaker, USB-порт
Условия эксплуатации:	температура: от 0 до 50 °С влажность: 80 % при 35 °С
Масса, не более	800 г
Габаритные размеры, мм	70 х 90 х 58
Монтаж	DIN-рельс
Характеристики питания	DataBox-220	DataBox-24
Гальваническая изоляция: - цепи питания – цепи интерфейса RS-485	D1500 В, 50 Гц>	нет
Номинальный диапазон напряжений питания прибора	~85…265 В, 50 Гц>	10…30 В
Потребляемая мощность, не более	15 ВА	5 Вт
Соответствие требованиям электробезопасности (ГОСТ 12.2.007.0)	Класс 2	Класс 3

* – этого объема памяти достаточно для записи 10 параметров с периодом 1 с в течение 200 суток

Настройка Накопителя-архиватора DataBox

Перед установкой Накопителя-архиватора в систему требуется провести его настройку (однократно) с помощью программы-конфигуратора SetMaker по USB-порту (драйвер USB, необходимый для настройки DataBox).
При настройке устанавливаются:

Дата и время часов реального времени
Адреса приборов
Скорость передачи данных
Тип протокола
Режимы записи в DataBox и в USB flash носитель
Перечень параметров для записи и их словесные названия для включения в протокол
Прочие параметры и режимы
