PCIe-800i Titan

Производитель:	Titan
Интерфейсы (порты):	RS422 RS485
Системная шина:	PCI Express
Кол-во COM-портов:	8
Наличие гальванической изоляции:	нет

Номер по каталогу: 40669 Производитель: Titan Цена: 463.88 $ | 37 637,88 руб. ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: 8-портовая плата RS-422/485 на шину PCI Express

Техническое описание
Документация

VSCom PCIe-800i

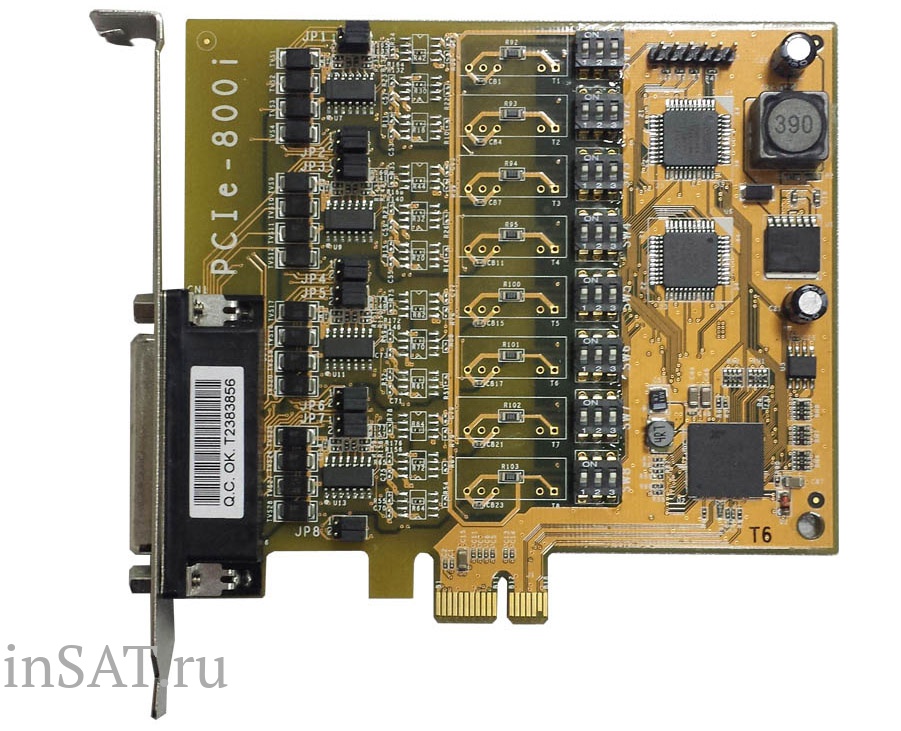

PCIe-800i - 8-портовая плата RS-422/485 на шину PCI Express.

Разработана для промышленного применения и предназначена для работы с шиной PCI Express. Плата добавляет компьютеру 8 высокоскоростных портов RS-422/485 с 256-байтным буфером FIFO, что позволяет существенно уменьшить загрузку системы.
8 портов RS-422/485 независимы и каждый порт может настраиваться отдельно.

Имеет встроенные терминальные резисторы и ART (Automatic Receive Transmit control), которые гарантируют целостность данных, что является особо важным для промышленных применений.

Применение:

Промышленная/лабораторная автоматизация
Системы SCADA
Построение автоматических систем
Автоматизация торговли и банковских систем
и так далее

Основные характеристики

8 портов RS-422/485
Шина PCI Express
Автоматический контроль приёма-передачи данных по RS-485
Компактный размер платы (half-size)
Встроенные терминальные резисторы
Драйверы для Windows 2000/XP/2003 Server/Vista/7/8/10

Спецификация
	Аппаратные средства
Контроллер ввода/вывода	EXAR
Буфер	256 байт FIFO, можно настраивать отдельно для Rx и Tx
Разъёмы	DB44
	Интерфейс
Шина	1 × PCI Express
Последовательный интерфейс	RS-422/485
Количество портов	8
Передаваемые сигналы	RS-422: Tx+/-, Rx+/-, RTS+/-, CTS+/-, GND RS-485: Data+/-, GND
Контроль данных по RS-485	Aвтоматический контроль приёма-передачи данных - ART (Automatic Receive Transmit control)
Встроенный терминальный резистор	RS-422: 120 Ом RS-485: 120 Ом, вкл/выкл выбирается переключателем
Скорость	RS-422/485: до 921 Кбит/с
Макс. номер порта	Неограничено
	Конфигурация
Чётность	None, even, odd, space, mark
Биты данных	5, 6, 7, 8
Стоп биты	1, 1.5, 2
IRQ	Назначается системой
Адрес ввода/вывода	Назначается системой
	Доступные режимы работы
RS-422	Полнодуплексный
RS-485	Полнодуплексный 4-х проводный, полудуплексный 2-проводный с эхо, полудуплексный 2- проводный без эхо
Операционные системы
Windows XP / 7/8/10	Высокоэффективный последовательный драйвер x86 и x64 Editions
Windows Server 2003/2008 R2	Высокоэффективный последовательный драйвер x86 и x64 Editions
Питание и условия экплуатации
Требования к питанию	430mA макс. при +5V
Габариты	120×113 мм
Температура эксплуатации	0°C ... +55°C
Комплектация
Комлектность	PCIe-800i Руководство пользователя на СD Драйверы и утилиты

Технические характеристики
Интерфейсы (порты)	RS422 RS485
Системная шина	PCI Express
Кол-во COM-портов	8
Наличие гальванической изоляции	нет
