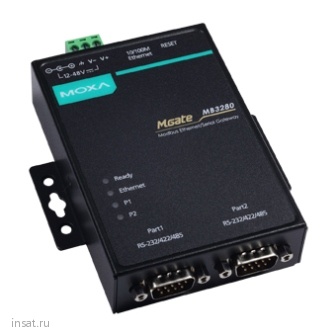

Спецификация MGate MB3280
|
|
Последовательные порты MGate MB3280
|
|
|
Количество портов
|
2
|
|
Тип портов
|
RS-232/422/485
|
|
Разъемы
|
DB9 "папа"
|
|
Передаваемые сигналы
|
|
RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
|
|
RS-422: Tx+, Tx-, Rx+, Rx-, GND
|
|
RS-485 (2-проводный): Data+, Data-, GND
|
|
RS-485 (4-проводный): Rx+, Rx-, Tx+, Tx-, GND
|
|
|
Защита от импульсных помех, кВ
|
15
|
|
Управление направлением передачи данных по RS-485
|
ADDC (автоматическое)
|
|
Интерфейс Ethernet MGate MB3280
|
|
|
Количество портов
|
1
|
|
Тип портов
|
Ethernet 10/100BaseT(X) - "витая пара"
|
|
Разъемы
|
RJ45 (8 конт.)
|
|
Сетевые протоколы
|
IP, TCP, DHCP, Modbus TCP
|
|
Гальваническая изоляция, кВ
|
1.5
|
|
Параметры последовательной связи MGate MB3280
|
|
|
Бит данных
|
7, 8
|
|
Четность
|
нет, чет, нечет, 0, 1
|
|
Стоповых бит
|
1, 2
|
|
Управление потоками данных
|
RTS/CTS, XON/XOFF
|
|
Скорость передачи данных, бит/сек
|
50...921 600
|
|
Режимы работы MGate MB3280
|
|
Шлюз Modbus RTU/ASCII в Modbus/TCP
|
|
|
Способы настройки MGate MB3280
|
|
Утилита MGate Manager Suite
|
|
|
Требования по электропитанию MGate MB3280
|
|
|
Рабочее напряжение
|
12...48 В (пост.)
|
|
Потребление тока
|
250 мА (при 12 В)
|
|
Требования к окружающей среде
|
|
|
Рабочая температура, град. C
|
0...+55
|
|
Рабочая влажность, %
|
5...95
|
|
Температура хранения, град. C
|
-20...+85
|
|
Механические свойства
|
|
|
Габаритные размеры, мм
|
88 х 116 х 22
|
|
Материал корпуса
|
Алюминий
|
|
Монтаж MGate MB3280
|
|
Настольный/настенный
|
|
На DIN-рейку (опционально)
|
|
|
Комплект поставки MGate MB3280
|
|
Устройство
|
|
Адаптер питания
|
|
Краткое руководство пользователя
|
|
Полное руководство пользователя на CD
|
|
Драйверы и утилиты
|
|
