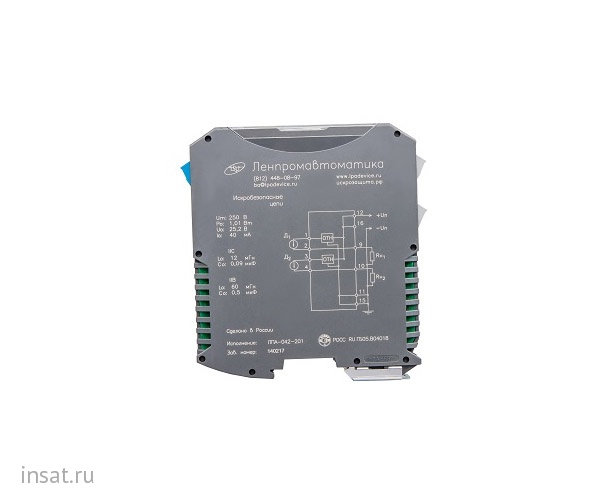

Барьер искрозащиты ЛПА-042-ХХХ предназначен для обеспечения искробезопасности электрических цепей устройств, выходным сигналом которого является токовый сигнал с диапазоном от 0 до 20 мА постоянного тока, дискретных датчиков типа «сухой контакт», а также исполнительных механизмов и простых устройств по ГОСТ Р МЭК 60079-11-2010.
Барьеры искробезопасности ЛПА-043 возможно использовать для организации искрозащиты и питания целого спектра различных устройств, расположенных во взрывоопасной зоне:

• датчиков с унифицированным выходным сигналом 4..20 или 0..20 мА;

• простых дискретных устройств;

• шлейфов охранно-пожарной сигнализации;

• извещателей серии FMW-B и Барьер-В, а также искробезопасных кнопочных станций (КС-И) и другого пожарно-охранного оборудования.

Основные характеристики ЛПА-043-201

• мощный выход – барьер способен подать на устройство в опасной зоне не менее 65 мА при напряжении 11 В;
• возможность обеспечения искробезопасности пожарно-охранных шлейфов и извещателей;
• возможность защиты одним барьером от двух до четырёх датчиков (приборов);
• возможность управления исполнительными устройствами, расположенными во взрывоопасной зоне;
• предотвращение штатного срабатывания барьера искрозащиты (перегорание предохранителя) при бросках напряжения питания за счет встроенного стабилизатора напряжения;
• прозрачность для протокола «HART» в обоих направлениях при уровне входного сигнала не менее 2 мА;
• высокая плотность монтажа на DIN-рейке (5,6 мм на канал);
• универсальность применения – один барьер для множества различных датчиков.

Основные технические характеристики барьера искробезопасности ЛПА-043-201

Двухканальное исполнение. Напряжение питания — 12 В (10...13,5 В). Максимальный ток потребления — 2 мА. Максимально допустимое входное напряжение барьера искробезопасности, при котором обеспечивается искробезопасность защищаемой цепи, — напряжение переменного тока 250 В, 50 Гц. Рабочий диапазон температур — от +5 до +60 °С (исполнение ЛПА-043-хх0) либо от -40 до +70 °С (исполнение ЛПА-043-хх1). Габаритные размеры барьера искробезопасности — не более 113х100х22,5 мм. Вес — 150 г. Гарантийный срок эксплуатации - 5 лет. Средний срок службы барьера искробезопасности — 12 лет. Средняя наработка до отказа — не менее 150 000 ч.

Барьер искрозащиты с искробезопасными электрическими цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010, имеет маркировку взрывозащиты «[Ex ib Gb] IIC/IIB» и предназначен для установки вне взрывоопасных зон.
В барьере искробезопасности ЛПА-043 применен встроенный стабилизатор напряжения. Это позволяет избежать перегорания предохранителя при импульсных бросках входного напряжения до 20 В, а также использовать более широкий диапазон питающих напряжений — от 10 до 13,5 В. Благодаря встроенному стабилизатору падение напряжения на датчике не зависит от питающего напряжения и составляет:

• 8 В ± 10 % при токе 20 мА и входном сопротивлении вторичного измерительного преобразователя 125 Ом;
• 5,5 В ± 10 % при токе 20 мА и входном сопротивлении вторичного измерительного преобразователя 250 Ом.

Конструкция и крепеж

Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе и предназначен для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьера искробезопасности применены съёмные клеммные колодки.
Съёмные клеммные колодки также обеспечивают экономию времени и удобство подключений при поверке (калибровке, проверке работоспособности) каналов измерения. Благодаря им отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода (например, от калибратора) к одному из барьеров искробезопасности, а затем подключать колодки вместе с проводами от калибратора к другим барьерам искрозащиты.

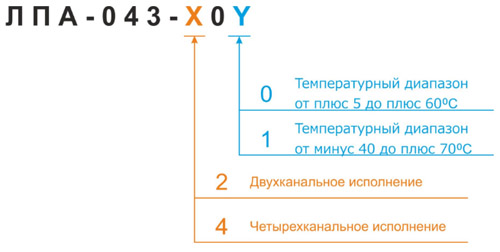

Модификации
