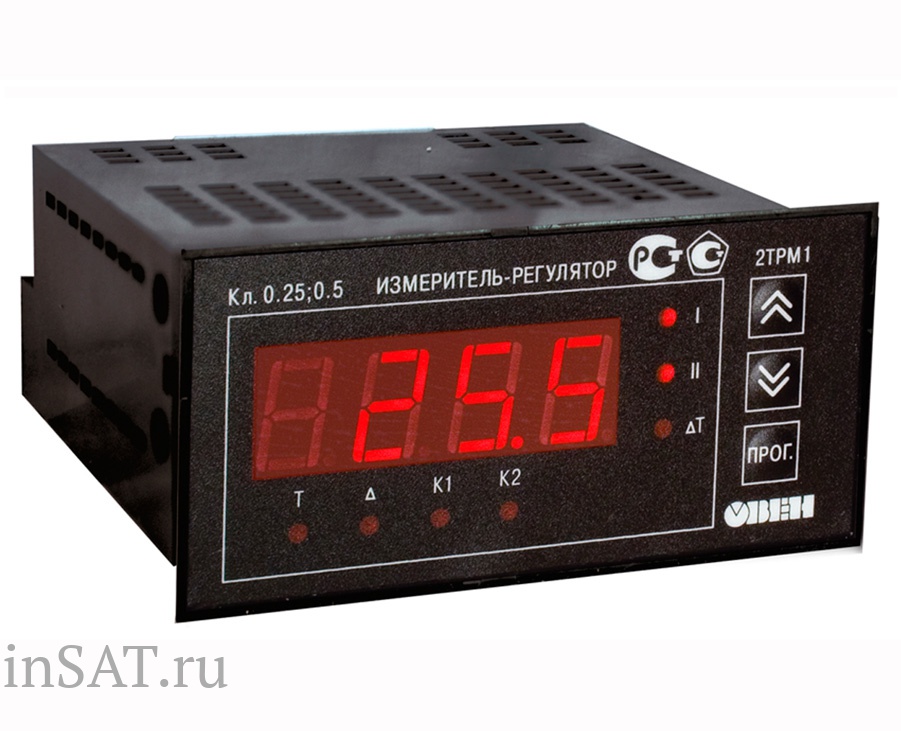

2ТРМ1-Щ2.У.РР Овен

Номер по каталогу: 6301 Производитель: Овен Цена: По запросу

Запросить Добавить в сравнение Перейти к сравнению

Описание: Имеет два универсальных входа для подключения любых типов датчиков и два релейных выхода. Выпускается в корпусах для щитового монтажа типа 2.
Оборудование снято с производства!
На замену предлагаются: 2ТРМ1-Щ2.У2.РР

Техническое описание
Документация

Назначение регулятора-измерителя 2ТРМ1-Щ2.У.РР

Регулятор 2ТРМ1-Щ2.У.РР предназначен для измерения и регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точностии прибора 2ТРМ1-Щ2.У.РР: 0,5/0,25.

Исполнения корпуса 2ТРМ1-Щ2.У.РР

2ТРМ1 выпускается в корпусах 4-х типов:

2ТРМ1-Н - настенное исполнение,
2ТРМ1-Щ1 - щитовое исполнение1,
2ТРМ1-Щ2 - щитовое исполнение 2,
2ТРМ1-Д - исполнение для монтажа на DIN-рейку.

Основные характеристики регулятора ОВЕН 2ТРМ1-Щ2.У.РР

ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
ДВА КАНАЛА РЕГУЛИРОВАНИЯ входной величины по двухпозиционному и П-закону
ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модификация по типу выхода И)
ИНДИКАЦИЯ текущих значений измеренных величин или уставок на встроенном 4-х разрядном светодиодном цифровом индикаторе
ВЫЧИСЛЕНИЕ РАЗНОСТИ двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков во всех модификациях прибора
ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
СОХРАНЕНИЕ НАСТРОЕК при отключении питания
ЗАЩИТА НАСТРОЕК от несанкционированных изменений

Выходные сигналы 2ТРМ1-Щ2.У.РР

Регулятор 2ТРМ1 имеет два выходных сигнала. Каждый из них может быть одного из следующих типов:

Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
И – ЦАП «параметр – ток 4...20 мА»
У – ЦАП «параметр – напряжение 0...10 В»
Т – выход для управления твердотельным реле

Тип выходов регулятора задается последними двумя символами в наименовании. Прибор 2ТРМ1-Щ2.У.РР имеет два релейных выхода.

Документация на прибор 2ТРМ1-Щ1.У.РР

Скачать информацию о 2ТРМ1-Щ2.У.РР: скачать

Скачать руководство по эксплуатации 2ТРМ1-Щ2.У.РР: скачать
