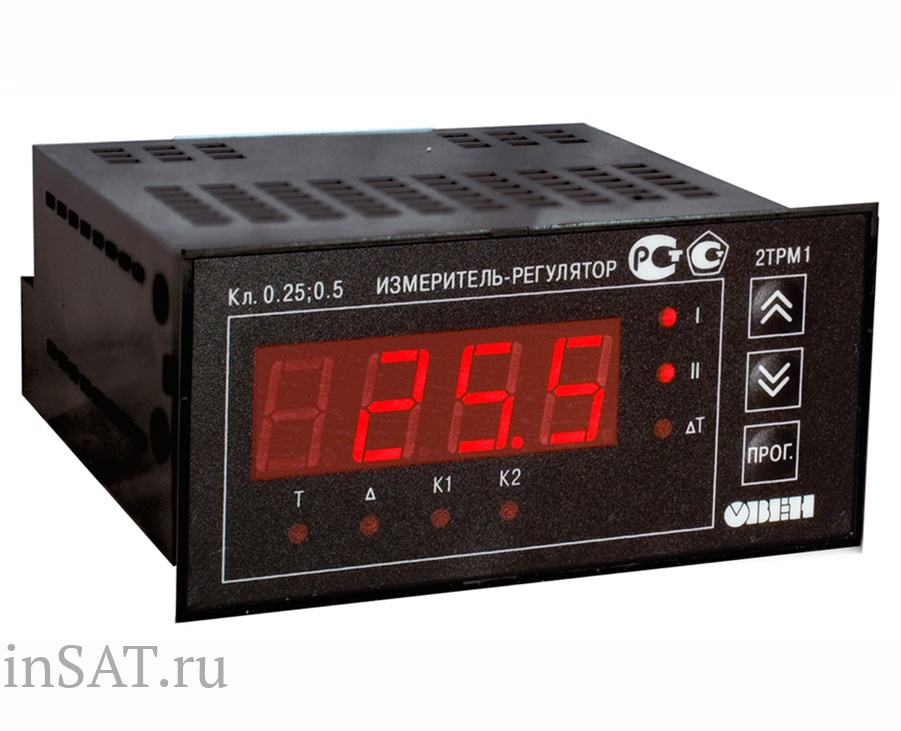

2ТРМ1-Щ2.У.xx Овен

Назначение регулятора-измерителя 2ТРМ1-Щ2.У.xx

Регулятор 2ТРМ1-Щ2.У.РК (РС, РТ, РИ, РУ, КК, КС, КТ, КИ, КУ, СС, СТ, СИ, СУ, ИИ, ИУ, УУ) предназначен для измерения и регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Класс точностии прибора 2ТРМ1-Щ2.У.РК (РС, РТ, РИ, РУ, КК, КС, КТ, КИ, КУ, СС, СТ, СИ, СУ, ИИ, ИУ, УУ): 0,5/0,25.

Исполнения корпуса 2ТРМ1-Щ2.У.xx

2ТРМ1-Щ2.У.РК (РС, РТ, РИ, РУ, КК, КС, КТ, КИ, КУ, СС, СТ, СИ, СУ, ИИ, ИУ, УУ) имеет исполнение типа 2 для щитового монтажа.

Основные характеристики регулятора ОВЕН 2ТРМ1-Щ2.У.xx

• ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• ДВА КАНАЛА РЕГУЛИРОВАНИЯ входной величины по двухпозиционному и П-закону
• ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
• ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
• ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модификация по типу выхода И)
• ИНДИКАЦИЯ текущих значений измеренных величин или уставок на встроенном 4-х разрядном светодиодном цифровом индикаторе
• ВЫЧИСЛЕНИЕ РАЗНОСТИ двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)
• ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
• ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков во всех модификациях прибора
• ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
• СОХРАНЕНИЕ НАСТРОЕК при отключении питания
• ЗАЩИТА НАСТРОЕК от несанкционированных изменений

Выходные сигналы 2ТРМ1-Щ2.У.xx

Регулятор 2ТРМ1 имеет два выходных сигнала. Каждый из них может быть одного из следующих типов:

• Р – э/м реле
• К – транзисторная оптопара
• С – симисторная оптопара
• И – ЦАП «параметр – ток 4...20 мА»
• У – ЦАП «параметр – напряжение 0...10 В»
• Т – выход для управления твердотельным реле

Тип выходов регулятора задается последними двумя символами в наименовании. Например, прибор 2ТРМ-Щ2.У.РИ имеет один релейный выход и один аналоговый выход 4-20 мА.

Документация на прибор 2ТРМ1-Щ2.У.xx

Скачать информацию о 2ТРМ1-Щ2.У.xx: скачать

Скачать руководство по эксплуатации 2ТРМ1-Щ2.У.xx: скачать
