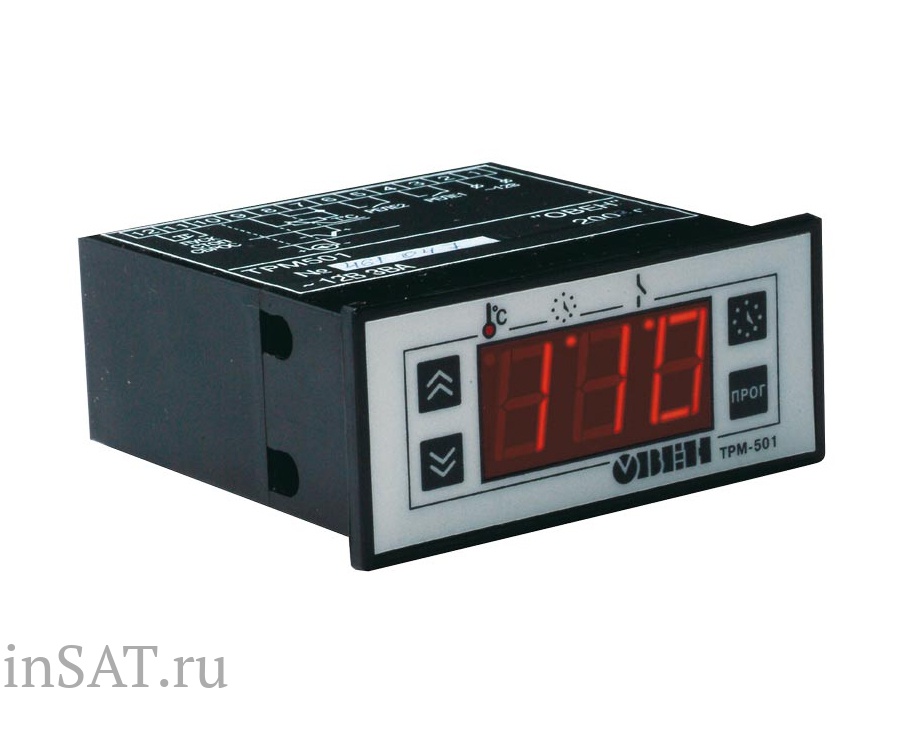

Позиционный регулятор с таймером ОВЕН ТРМ501-С
Назначение регулятора ТРМ501-С
Позиционный регулятор ОВЕН ТРМ 501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов.
Класс точностии прибора ТРМ501-С: 0,5/0,25.
Исполнения корпуса ТРМ501-С
ТРМ501-С выпускается в корпусе для щитового монтажа типа Щ3.
Габаритный размеры корпуса регулятора ТРМ501-С: 76х34х70 мм,
Класс защиты прибора ТРМ501-С по лицевой панели: IP54
Основные характеристики регулятора ОВЕН ТРМ501-С
- ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ или другой физической величины
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения первичных преобразователей широкого спектра
- УПРАВЛЕНИЕ «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
- ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ запуском/остановкой
- ВСТРОЕННЫЙ ТАЙМЕР для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)
- ТРИ РЕЖИМА РАБОТЫ регулятора и таймера
- ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ДЛЯ СИГНАЛИЗАЦИИ об аварийной ситуации
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
- ЗАЩИТА УСТАВОК РЕГУЛЯТОРА И ТАЙМЕРА от несанкционированных изменений
Питание ТРМ501-С
|
Напряжение питания |
12 В (постоянного или переменного тока) |
|
Допустимое отклонение напряжения питания |
–10 ...+10 % |
|
Максимально допустимый ток источника питания |
250 мА |
Входы ТРМ501-С
|
Время опроса входных каналов, не более |
1 с |
|
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) |
±0,5 % |
|
Входное сопротивление прибора для унифицированного сигнала: |
|
|
- тока 0...5 мА, 0...20 мА, 4...20 мА |
10 Ом ±0,5 % |
|
- напряжения 0...100 мВ, 0...50 мВ |
не менее 100 кОм |
|
Напряжение низкого (активного) уровня на управляющем входе ("ПУСК/СТОП") |
0...0,8 В |
|
Напряжение высокого уровня на управляющем входе ("ПУСК/СТОП") |
2,4...30 В |
|
Выходное сопротивление устройства внешнего управления таймером |
не более 1 кОм |
Выходы ТРМ501-С
|
Количество встроенных выходных э/м реле |
2 |
|
Максимально допустимый ток, коммутируемый контактами э/м реле |
8 А при 220 В 50 Гц и cos |
> 0,4
Таймер ТРМ501
|
Время работы таймера: |
|
|
- ТРМ501 |
0...999 мин |
|
- ТРМ501-C |
0...999 с |
|
- ТРМ501-Д |
0...99,9 с |
|
Дискретность времени работы таймера: |
|
|
- ТРМ501 |
1 мин |
|
- ТРМ501-С |
1 с |
|
- ТРМ501-Д |
0,1 с |
Характеристики измерительных датчиков
|
Код tin |
Тип датчика |
Диапазон измерений |
Разрешающая |
|
00 |
ТСМ 100М W100=1,426 |
–50...+200 °C |
1 °C |
|
01 |
TCM 50M W100=1,426 |
–50...+200 °C |
1 °C |
|
02 |
TCП 100П W100=1,385 (Pt100) |
–99...+650 °C |
1 °C |
|
03 |
ТСП 100П W100=1,391 |
–99...+650 °C |
1 °C |
|
04 |
ТХК(L) |
–99...+750 °C |
1 °C |
|
05 |
ТХА(K) |
–99...+999 °C |
1 °C |
|
06 |
Напряжение 0…50 мВ |
0...100 % |
0,1 % |
|
07 |
ТСП 50П W100=1,385 |
–99...+650 °C |
1 °C |
|
08 |
ТСП 50П W100=1,391 |
–99...+650 °C |
1 °C |
|
09 |
TCM 50M W100=1,428 |
–99...+200 °C |
1 °C |
|
10 |
Ток 4…20 мА |
0...100 % |
0,1 % |
|
11 |
Ток 0…20 мА |
0...100 % |
0,1 % |
|
12 |
Ток 0…5 мА |
0...100 % |
0,1 % |
|
13 |
Напряжение 0…100 мВ |
0...100 % |
0,1 % |
|
14 |
ТСМ 100М W100=1,428 |
–50...+200 °C |
1 °C |
|
15 |
ТСМ гр. 23 |
–50...+200 °C |
1 °C |
|
19 |
ТНН(N) |
–99...+999 °C |
1 °C |
|
20 |
ТЖК(J) |
–99...+900 °C |
1 °C |
Устройства, подключаемые к дополнительному входу ТРМ501-С
- Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
- Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
- Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА
Документация на прибор ТРМ501-С
Скачать руководство по эксплуатации ТРМ501-С: скачать
