Овен ПД100И-ДИВ0,0003-811-1,5

Производитель: Овен
Тип прибора (КИПиА): Преобразователь давления
Тип измеряемого давления: ДИВ – избыточное-вакуумметрическое
Штуцер: M20x1,5 манометрический
Класс точности: 1,5
Номер по каталогу: 73433 Производитель: Овен Цена: 5 880.00 q ( с НДС ) Описание: Преобразователь давления измерительный ПД100И-ДИВ0,0003-811-1,5
  • Техническое описание
  • Документация

ПД100И модели 8х1 датчики давления для котельных и вентиляции

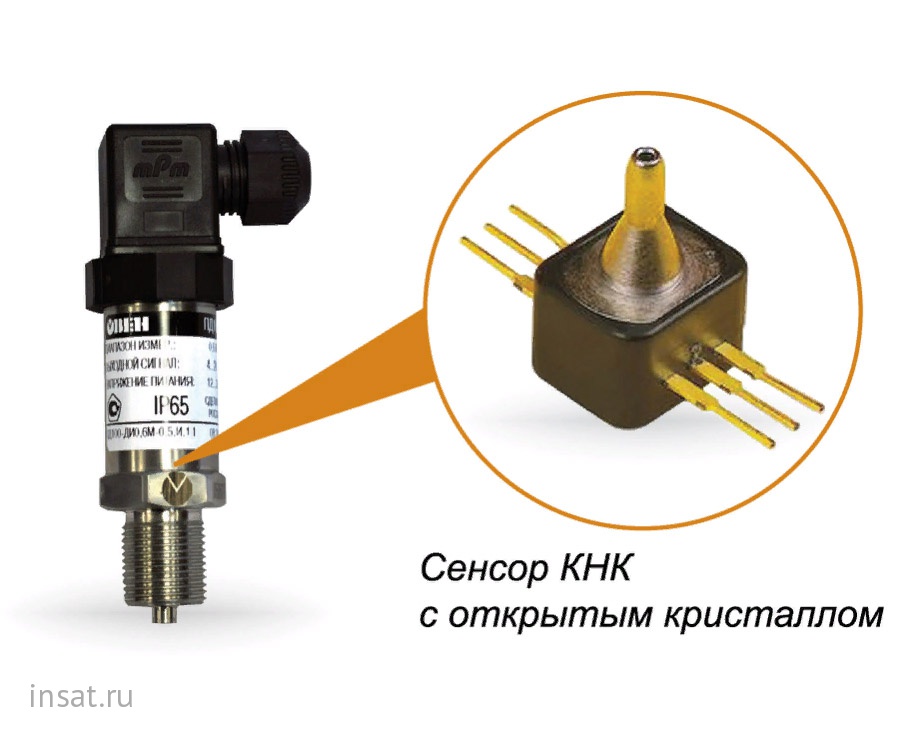

Датчики давления ОВЕН ПД100И моделей 811/871/881 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели измеряют низкие давления неагрессивных газов, в том числе метана.

Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Основные характеристики преобразователей на низкие давления.

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 0,2 кПа до 100,0 кПа.
  • перегрузочная способность – не менее 400 % ВПИ.
  • основная приведенная погрешность – 1,5; 1,0; 0,5; 0,25 % ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Технические характеристики

Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-проводная схема
Основная приведенная погрешность 0,25; 0,5; 1,0; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды –20…+85 °С
Напряжение питания 12…36 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим группа исполнения V3
воздействиям по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –20…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 4 / 5 лет
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,2 кг / 0,3 кг
Штуцер для подключения давления M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 95 мм

Перегрузочная способность

не менее 400% от ВПИ

Предельное давление перегрузки

не менее 700% от ВПИ


Схема подключения

Схема подключения ОВЕН ПД100И модели 8х1

Габаритные размеры

Габаритные размеры ПД100И модели 8х1
Технические характеристики
Тип прибора (КИПиА) Преобразователь давления
Тип измеряемого давления ДИВ – избыточное-вакуумметрическое
Штуцер M20x1,5 манометрический
Класс точности 1,5
