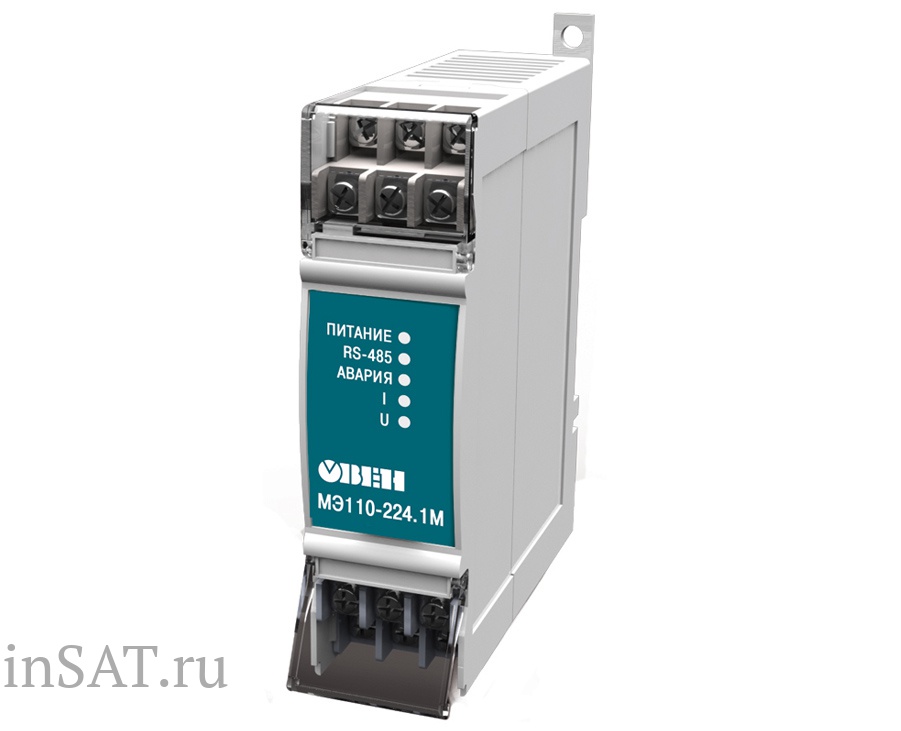

МЭ110-224.1М Овен

Производитель:	Овен
Тип прибора (КИПиА):	Измеритель напряжения и тока

Номер по каталогу: 7354 Производитель: Овен Цена: 11 940.00 q ( с НДС )

Купить Добавить в сравнение Перейти к сравнению

Описание: Напряжение питания 90..264 В переменного тока, частота 47..63 Гц или 20..375 В постоянного тока. Измерение напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в однофазных сетях.

Техническое описание
Документация

ОВЕН МЭ110-224.1М

Назначение модуля МЭ110-224.1М

Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в однофазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.

Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Технические характеристики МЭ110-224.1М

Напряжение питания	от 90 до 264 В переменного тока (номинальные значения 110, 220 или 240) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц) или от 20 до 375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более	4
Время опроса, с, не более	1
Количество каналов измерения	1
Интерфейс связи
Интерфейс связи с мастером сети	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более	32
Максимальная скорость обмена по RS-485, бит/с	115200
Протоколы связи, используемые для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Конструктивное исполнение
Габаритные размеры прибора, мм	110´ 76 ´ 27
Масса прибора, кг, не более	0,5
Степень защиты корпуса	IP20 со стороны передней панели, IP00 со стороны клеммной колодки
Средний срок службы, лет	10
Средняя наработка на отказ, часов	50000

Измеряемые параметры

Измеряемый параметр	Диапазон измерений		Основная погрешность измерений, %
Измеряемый параметр	Прямое подключение	Подключение с использованием трансформаторов	Основная погрешность измерений, %
Переменное напряжение, В	от 40 до 400	от 40×10^-3 до 4000×10³	±0,5
Переменный ток, А	от 0,02 до 5	от 2×10^-5 до 5×10⁵	±0,5
Активная мощность, Вт	от 20 до 2000	от 8×10^-8 до 2×10⁷	±1,0
Реактивная мощность, вар	от 20 до 2000	от 8×10^-8 до 2×10⁷	±1,0
Полная мощность, ВА	от 20 до 2000	от 8×10^-8 до 2×10⁷	±1,0
Частота, Гц	от 45,00 до 65,00	от 45,00 до 65,00	±0,5
Коэффициент мощности (cos φ)	от 0 до 1,000	от 0 до 1,000	±2,0

Условия эксплуатации

закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до + 50 °С;
атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.

По электромагнитной совместимости приборы относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен восстанавливается сразу по окончании действия помехи.

Документация по прибору

Руководство по эксплуатации МЭ110-224.1М Скачать..

Технические характеристики
Тип прибора (КИПиА)	Измеритель напряжения и тока
