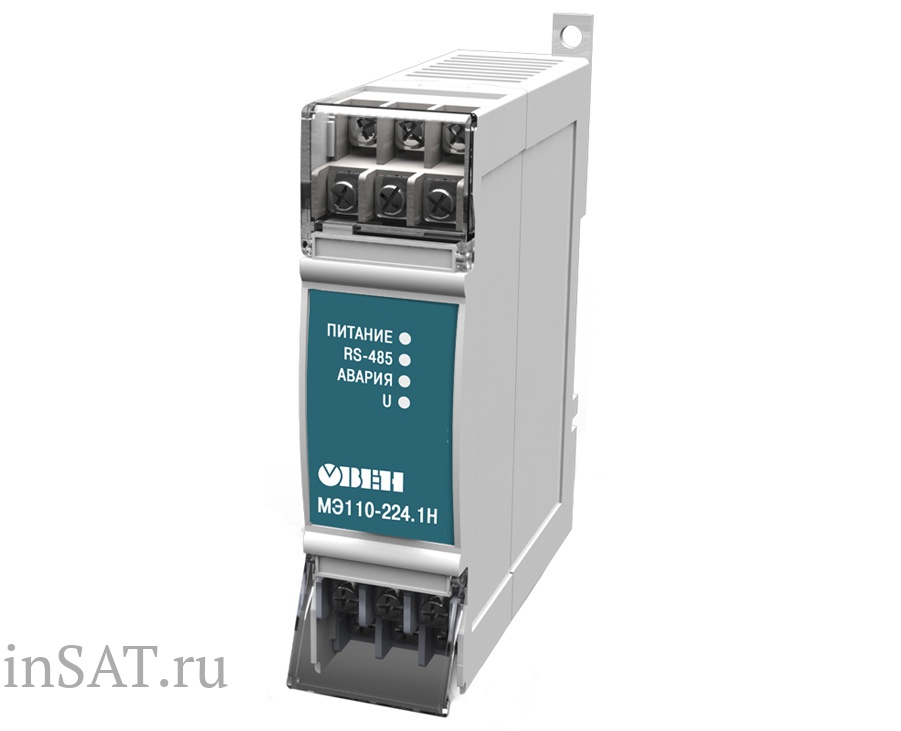

ОВЕН МЭ110-224.1Н

Назначение модуля МЭ110-224.1Н

Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в однофазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.

Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.

Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Технические характеристики МЭ110-224.1Н

Напряжение питания	от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц или от 20 до 375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более	4
Измерение напряжения и частоты
Количество аналоговых каналов измерения	1
Входной сигнал напряжения (действующее значение) С использованием внешних трансформаторов напряжения	~ (40... 400) В, от 45 до 65 Гц ~ (40 мВ... 4000 кВ), от 45 до 65 Гц
Частота, Гц	от 45 до 65 Гц
Основная погрешность измерений	± 0,5 %
Дополнительная погрешность измерения, вызванная изменением температуры окружающего воздуха относительно нормальной (на каждые 10 °С изменения температуры)	± 0,5 %
Время опроса входа, с, не более	1
Интерфейс связи
Интерфейс связи с мастером сети	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более	32
Максимальная скорость обмена по интерфейсу RS-485, бит/с	115200
Протоколы связи, используемые для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса	IP20 со стороны передней панели, IP00 со стороны клеммной колодки
Конструктивное исполнение
Габаритные размеры прибора, мм	110´ 76 ´ 27
Масса прибора, кг, не более	0,5
Средний срок службы, лет	10
Средняя наработка на отказ, часов	50000

• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха от минус 20 до + 50 °С;
верхний предел относительной влажности воздуха 80 % при 35 °С  и более низких температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.

По электромагнитной совместимости приборы относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен восстанавливается сразу по окончании действия помехи.

Руководство по эксплуатации МЭ110-224.1Н Скачать..

Технические характеристики
Тип прибора (КИПиА)	Измеритель напряжения и тока
