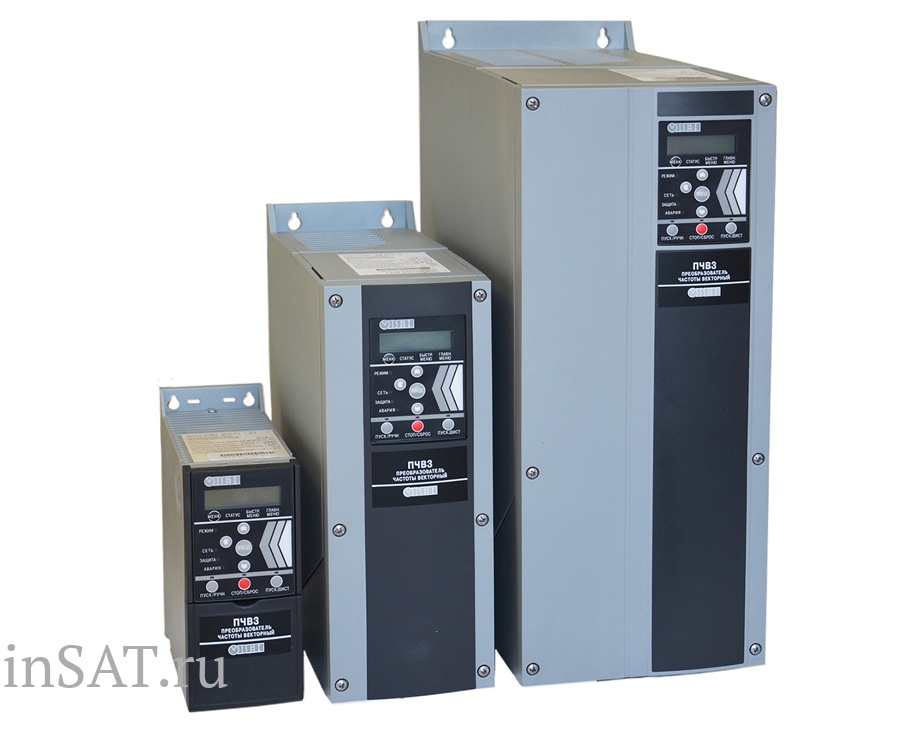

ОВЕН ПЧВ3-4К0-В
В ПЧВ3-4К0-В возможности взаимодействия преобразователя с другими устройствами системы частотного управления приводом значительно расширены за счет увеличения количества дискретных и аналоговых выходов. ПЧВ3 имеют два релейных и два аналоговых токовых выхода, которые при необходимости могут использоваться как цифровые. Это расширяет возможности использования ПЧВ в системах каскадного управления насосами, а также улучшает организацию работы дополнительных систем автоматики.
Технические характеристики ПЧВ3-4К0-В
Выходная мощность - 4кВт, номинальный выходной ток - 9,1А
|
Питающая сеть |
3 фазы, 380…480 В (0,37…90 кВт) |
|
Выходное напряжение (U,V,W), % |
0…100 |
|
Выходная частота, Гц |
0…200 Гц(VC), 0…400 (U/F) |
|
Цифровые входы, в том числе импульсные |
4 |
|
- |
|
|
Аналоговые входы |
2 U/I |
|
Аналоговые выходы |
2 I |
|
Релейные выходы |
2 (240 В, 2 А) |
|
Протокол RS-485 |
Modbus RTU, FLN, Metasys; BACnet MSTP |
|
Встроенные источники питания |
10 В/25 мА 24 В/80 мА
|
|
Класс защиты корпуса |
IP20 |
|
Вибропрочность |
1,0g |
|
Максимальная относительная влажность |
95 % без конденсации влаги |
|
Диапазон рабочих температур |
0…40 ºС при номинальном выходном токе -20…+50 ºС со снижением выходного тока |
|
Температура при хранении и транспортировке |
-30… +70 ºС |
|
Максимальная длина экранированного кабеля двигателя |
25 м |
|
Максимальная длина неэкранированного кабеля двигателя |
50 м |
|
Перегрузочная способность |
150 % (60 с),
|
|
Тормозной ключ |
нет |
