РД-016-0,25ДД ПРОМА

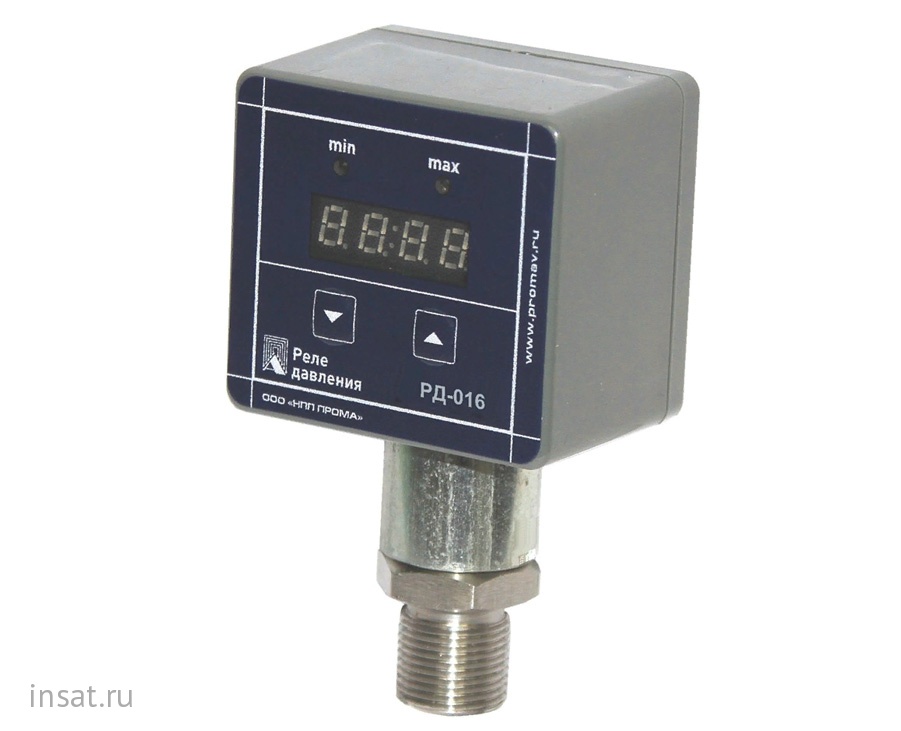

ПРОМА РД-016-0,25ДД - реле давления

Назначение

Для индикации текущего значения и коммутации электрических цепей при выходе действительного значения давления за пределы диапазона, задаваемого двумя независимыми уставками.

Применяется в вентиляции, теплоэнерегетике, коммунальном хозяйстве.

Имеет:

Индикация текущего значения;
Индикация срабатывания;
2 уставки и 2 группы контактов реле, соответствующих MIN и МАХ;
Светодиодная индикация MIN и MAX.

Измеряемое давление:

ДИ – давление избыточное
ДИВ – давление избыточное и вакуумметрическое
ДД – перепад давления

Альтернатива механическим электро-контактным манометрам, механическим и электронным реле (ДМ, ЭКМ, ДН, ДРД и пр.)
Низкие пределы измерений (избыточное, вакуумметрическое, перепад давлений).
Независимость задания пределов 2-я уставками.
Фильтрация колебаний давлений.
Задержка срабатывания.
Большие допустимые перегрузки.
При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.

Основные технические характеристики

Температура окружающей среды	от -50 до +80
Точность измерения, %	1,5
Напряжение питания (постоянный ток), В	24±4
Потребляемая мощность, не более, Вт	2
Тип выхода	контакты реле
Количество уставок	2
Нагрузка на релейные выхода при <=30В, не более, А	2
Пределы перенастройки, %	от 5 до 100

Исполнения

Модель	Предел  измерений, кПа	Перегрузка, кПа	Рабочее  давление, МПа	Рабочая  среда
РД-016-2,5ДИ	0-2,5	10	-	Газ, воздух
РД-016-10ДИ	0-10	50
РД-016-40ДИ	0-40	100
РД-016-160ДИ	0-160	400		Газ, воздух,  вода, масло
РД-016-600ДИ	0-600	1200
РД-016-2500ДИ	0-2500	5000
РД-016-5000ДИ	0-5000	10000
РД-016-0,25ДД	0-0,25	+10/-10	0,1	Газ, воздух
РД-016-1ДД	0-1,0	+10/-10
РД-016-2,5ДД	0-2,5	+20/-20
РД-016-10ДД	0-10	+35/-35
РД-016-40ДД	0-40	+150/-70	0 - 2,5	Газ, воздух,  вода, масло
РД-016-160ДД	0-160	+700/-350
РД-016-160ДД	0-1000	+2000/-1000
РД-016-160ДД	0-2000	+4000/-1000
РД-016-0,25ДИВ	±0.25	±1	-	Газ, воздух
РД-016-1ДИВ	±1	±2
РД-016-5ДИВ	±5	±10
РД-016-30ДИВ	±30	± 50

Технические характеристики
Тип прибора (КИПиА)	Реле давления
Тип измеряемого давления	ДД – дифференциальное
Тип корпуса	штуцерное исполнение (Р)
