АГАВА 6432.10 АГАВА
| Производитель: | АГАВА |
- Техническое описание
- Документация

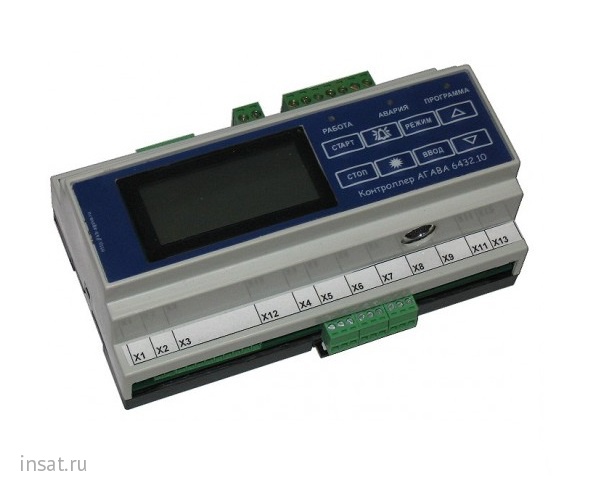

Контроллер АГАВА 6432.10 предназначен для водогрейных и паровых котлов, печей, сушильных агрегатов и т. п.
Основное отличие контроллеров серии АГАВА 6432.10 от серии АГАВА 6432 заключается в применении модульной конструкции. Теперь в шкаф КИПиА устанавливается один котловой (процессорный) модуль и несколько (по числу горелок) горелочных модулей.
Горелочный модуль предназначен для управления работой горелки. К нему подключаются исполнительные механизмы и датчики, связанные с горелкой.
Процессорный модуль предназначен для управления котлом в целом и координирования работы горелок.
Контроллер газовых и жидкотопливных котлов АГАВА 6432.10 обеспечивает:
- работу агрегатов на нескольких видах топлива–газ, жидкое, твердое, печное и др.;
- позиционное/плавное (по ПИ, ПИД-законам) регулирование мощности;
- поддержку температурного графика;
- автоматический и ручной розжиг горелок;
- автоматическую и ручную регулировку мощности котла;
- автоматическое поддержание уровня воды (для парового котла);
- контроль давления топлива и воздуха перед горелкой (горелками);
- защитное отключение топочного агрегата в случае аварии;
- запоминание первопричины возникновения аварийной ситуации;
- запоминание действий персонала (новинка!);
- защиту в случае нештатных действий оператора и в случае выхода из строя исполнительных устройств;
- работу совместно с датчиком пламени ФДЧ и сигнализатором газа Х22;
- вывод на встроенный дисплей информации о состоянии объекта;
- ведение архива параметров котлоагрегата (новинка!);
- хранение в памяти контроллера нескольких вариантов настройки под разные режимы работы (новинка!);
- программирование "под объект" при помощи встроенного меню или от внешнего компьютера;
- вывод информации о состоянии объекта на компьютер удаленного диспетчерского пункта;
- дистанционное управление котлом.
КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режимы работы:
- розжиг;
- работа;
- самоконтроль;
- автоматическое регулирование мощности, соотношения газ/воздух, разрежения и уровня воды в барабане (для парового котла);
- регламент (контроль датчиков без остановки котла);
- пусконаладка (проверка функционирования исполнительных механизмов и датчиков).
Варианты исполнения
| Вариант № | Тип котла |
| 1 |
Газовый или жидкотопливный одногорелочный водогрейный котел с позиционным регулированием |
| 2 |
Газовый и жидкотопливный одногорелочный водогрейный котел с позиционным регулированием |
| 3 |
Газовый или жидкотопливный одногорелочный водогрейный котел с плавным регулированием |
| 4 |
Газовый и жидкотопливный одногорелочный водогрейный котел с плавным регулированием |
| 5 |
Газовый или жидкотопливный двухгорелочный водогрейный котел с плавным регулированием |
| 6 |
Газовый и жидкотопливный двухгорелочный водогрейный котел с плавным регулированием |
| 7 |
Газовый или жидкотопливный одногорелочный водогрейный котел с автоматизированной горелкой |
| 8 |
Газовый или жидкотопливный одногорелочный паровой котел с позиционным регулированием |
| 9 |
Газовый и жидкотопливный одногорелочный паровой котел с позиционным регулированием |
| 10 |
Газовый или жидкотопливный одногорелочный паровой котел с плавным регулированием |
| 11 |
Газовый и жидкотопливный одногорелочный паровой котел с плавным регулированием |
| 12 |
Газовый или жидкотопливный двухгорелочный паровой котел с плавным регулированием |
| 13 |
Газовый и жидкотопливный двухгорелочный паровой котел с плавным регулированием |
| 14 |
Газовый или жидкотопливный одногорелочный паровой котел с автоматизированной горелкой |
Примечания
- Дополнительно контроллеры могут быть укомплектованы электронным регистратором АГАВА-Р01.
- Контроллеры на котлы мощностью более 20 МВт поставляются в составе шкафа КИП и А.
- Для корректной работы контроллера монтаж следует выполнять строго по схеме подключения. Схема входит в комплект эксплуатационной документации. При несоблюдении схемы подключения контроллера ООО КБ АГАВА снимает с себя все гарантийные обязательства.
- Электропитание устройств осуществляется от сети переменного тока напряжением 220 В, 50 Гц. Сохраняется работоспособность при изменении питающего напряжения от 187 В до 244 В и изменении частоты от 49 до 51 Гц.
- Потребляемая мощность не более 20 Вт.
Упрощенная схема взаимодействия модулей АГАВА6432.10 с оборудованием двухгорелочного водогрейного котла:
ГМ - горелочный модуль;
Г - горелка.
