АГАВА ПЛК-40.СУН АГАВА

Контроллер управления насосами АГАВА ПЛК-40.СУН предназначен для управления двумя насосами с помощью одного частотного преобразователя (ПЧ).

Контроллер выполняет следующие функции:

• управление преобразователем частоты (ПЧ) и подключение к нему одного из двух насосов;
• ротация (смена) рабочего насоса через заданный интервал времени;
• автоматический ввод резервного насоса при следующих аварийных событиях:
  • отказ магнитного пускателя подключаемого насоса;
  • снижения перепада давления воды ниже допустимого значения при работе насоса;
• расчет перепада воды на насосах по датчикам давления, расположенным на входе и выходе насосов;
• учет времени наработки насосов для обеспечения их равномерной загрузки при выполнении запуска и ротации;
• обеспечение защиты насоса от «сухого» хода путем блокировки пуска или остановки работающего насоса при падении давления воды ниже установленного значения на входе насоса;
• вывод насоса в состояние «Ремонт» при аварии или принудительно оператором через меню контроллера;
• контроль исправности цепей датчиков давления;
• сигнализация о возникающих в работе аварийных событиях;
• блокировка работы контроллера при ручном режиме управления насосами;
• индикация на основном экране:
• состояния насоса (включен/выключен/авария);
• состояния ПЧ насоса (включен/выключен/авария);
• давления воды на входе и выходе насосов;
• перепада давления воды на насосах;
• загрузки ПЧ в %;
• таймера ротации;
• режима работы контроллера;
• наличия или отсутствия сигнала запуска контроллера в режим «Работа»;
• настройки необходимых временных задержек;
• настройки интервала ротации;
• проверки работоспособности входов-выходов;
• хранения в журнале событий истории аварийных сообщений.

Перечень входных и выходных сигналов контроллера АГАВА ПЛК-40.СУН
Дискретные входные сигналы:

• блок-контакт ПЧ;
• блок-контакт магнитного пускателя насоса № 1;
• блок-контакт магнитного пускателя насоса № 2;
• давление воды на входе насосов меньше минимального;
• режим работы: Автоматический / Ручной;
• Пуск / Стоп;

Дискретные выходные сигналы (релейный контакт):

• пуск ПЧ;
• включение магнитного пускателя насоса № 1;
• включение магнитного пускателя насоса № 2;
• авария.

Аналоговые входные сигналы (4–20 мА):

• давление воды на входе насосов (0...10 кгс/см2);
• давление воды на выходе насосов (0...10 кгс/см2);
• загрузка ЧРП (0–100 %).

Ниже приведены скриншоты экранов контроллера в различных режимах работы.

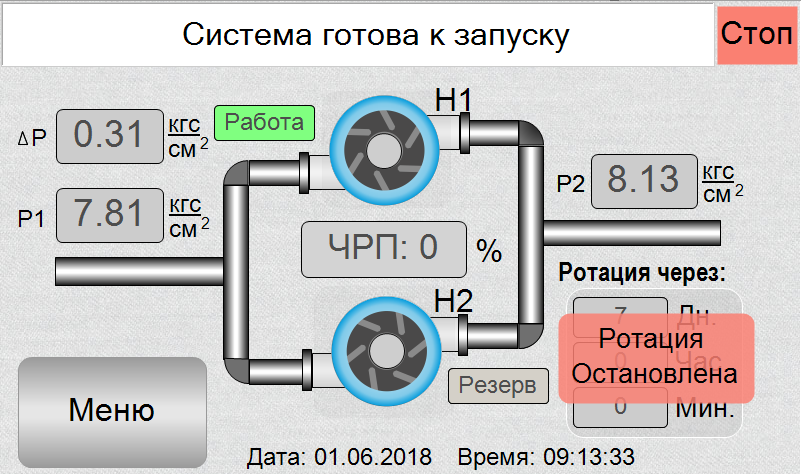

Вид основного экрана контроллера при отсутствии сигнала «Пуск»


Вид основного экрана контроллера в рабочем режиме

Вид экрана настройки временных параметров

Вид основного экрана контроллера в аварийном режиме

Вид основного экрана контроллера в аварийном режиме

Основные технические характеристики

Общие сведения
Конструктивное исполнение	Корпус для крепления на щит
Габаритные размеры, мм	135 × 119 × 88
Степень защиты корпуса	IP54 – лицевая панель / IP20 – задняя панель
Напряжение питания	90–265 В переменного или постоянного тока. Частота переменного тока до 63 Гц. Номинальное значение: ~220 В, 50 Гц 24 В ±10 % постоянного тока
Потребляемая мощность	10 Вт
Аппаратные ресурсы
Микроконтроллер	32-разрядный, Cortex-A8 800 МГц, L2-кэш 256 Кб
Объем и тип оперативной памяти	256 Мб DDR3
Объем eMMC-памяти	4 Гб
Объем SD-карты	до 2 Тб
Человеко-машинный интерфейс
Разрешение дисплея, пиксел:	480 × 272
Количество цветов	16,7 М
Тип дисплея	4.3'' TFT
Органы управления	Резистивная сенсорная панель
Индикация	Двуцветные программируемые светодиодные индикаторы «Работа», «Авария», «Программа»
Звуковая сигнализация	Встроенный пьезоэлектрический зуммер
Интерфейсы
USB 2.0	1.5, 12, 480 Мб/с, OTG – 1шт.
МикроSD	SD, SDHC, SDXC – 1шт.
Набираемые модули ввода-вывода	до 5 шт.
Программные ресурсы
Операционная система	Реального времени Linux RT 4.4.12
Характеристики подключаемых устройств хранения данных USB-flash
Версии спецификации USB	2.0 LS, FS, HS
Типы файловых систем	FAT (12,16,32), NTFS, ext (2,3,4)
Максимальная емкость USB-накопителя, Гб	2 Тб
Характеристики подключаемых устройств хранения данных SD-карт
Версии спецификации SD	2.00 часть A2
Типы SD-карт	microSD (до 2 Гб), microSDHC (до 32 Гб), microSDXC (до 2 Тб)
Класс скорости	SD class 2 и выше
Типы файловых систем	FAT (12,16,32), NTFS, ext (2,3,4)
Максимальная емкость SD-накопителя, Гб	2 Тб

Условия эксплуатации

Условия эксплуатации
Тип помещения	Закрытые взрывобезопасные помещения без агрессивных паров и газов
Температура окружающего воздуха	От 0 до +50 °С
Влажность воздуха	Верхний предел относительной влажности воздуха – 80 % при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление	От 86 до 107 кПа

Габаритные размеры АГАВА ПЛК–40.СУН
