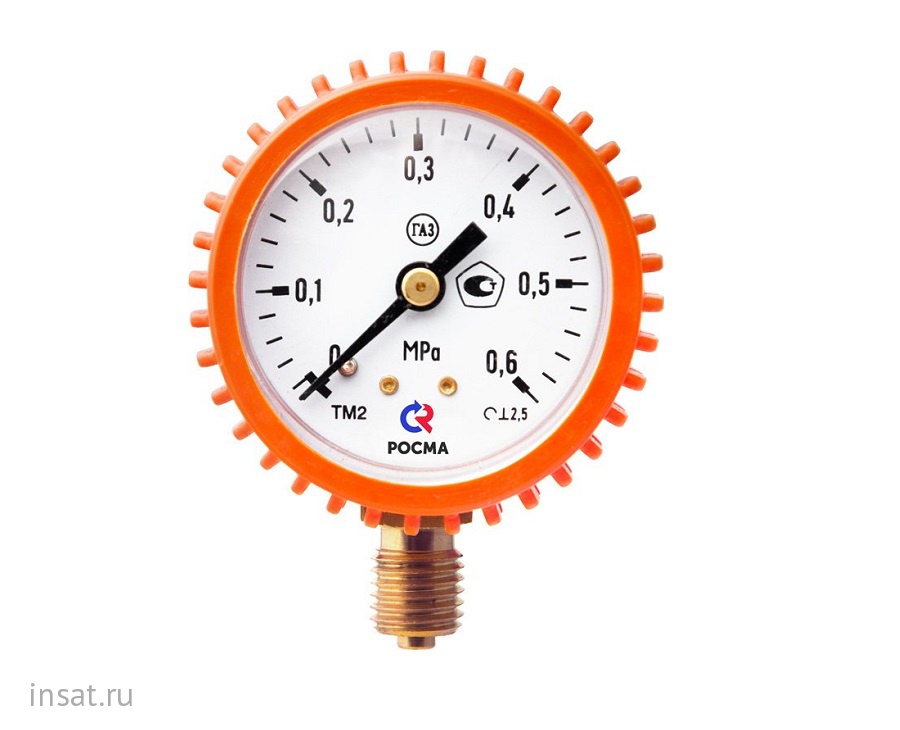

Манометр ТМ2 (ТМ-210) сварочный РОСМА РОСМА

Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Манометр ТМ2 (ТМ-210)	Руб. с НДС, шт.
ТМ-210Р.00 (0-0,1МРа) М12х1,5.2,5 О2	370
ТМ-210Р.00 (0-1МРа) М12х1,5.2,5 О2	370
ТМ-210Р.00 (0-2,5МРа) М12х1,5.2,5 О2	370
ТМ-210Р.00 (0-16МРа) М12х1,5.2,5 О2	370
ТМ-210Р.00 (0-25МРа) М12х1,5.2,5 О2	370
ТМ-210Р.00 (0-40МРа) М12х1,5.2,5 О2	370
ТМ-210Р.00 (0-0,4МРа) М12х1,5.2,5 С2Н2	370
ТМ-210Р.00 (0-4МРа) М12х1,5.2,5 С2Н2	370
ТМ-210Р.00 (0-0,6МРа) М12х1,5.2,5 С3Н8	370
ТМ-210Р.00 (0-0,4МРа) М12х1,5.2,5 ГАЗ	370
ТМ-210Р.00 (0-0,6МРа) М12х1,5.2,5 ГАЗ	370
ТМ-210Р.00 (0-1МРа) М12х1,5.2,5 ГАЗ	370
ТМ-210Р.00 (0-1,6МРа) М12х1,5.2,5 ГАЗ	370
ТМ-210Р.00 (0-2,5МРа) М12х1,5.2,5 ГАЗ	370
ТМ-210Р.00 (0-16МРа) М12х1,5.2,5 ГАЗ	370
ТМ-210Р.00 (0-25МРа) М12х1,5.2,5 ГАЗ	370
ТМ-210Р.00 (0-40МРа) М12х1,5.2,5 ГАЗ	370

Тип ТМ, серия 10. Сварочный манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 80 °C, неагрессивных к медным сплавам. Сварочные манометры производятся с диаметром корпуса 40 и 50 мм. Класс точности: 2,5. Корпус манометра для редуктора выполнен из стали и имеет цветовое кодирование (кислород — голубой цвет, ацетилен — серый, пропан красный и т. д.). Приборы имеют радиальное присоединение.

Область применения: применяются в баллонных редукторах и регуляторах.

Сварочные манометры могут комплектоваться защитным резиновым кожухом.

Диаметр корпуса	50 мм
Класс точности	2,5
Диапазон показаний давлений	0…40 МПа (см. таблицу 1)
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы
Рабочая температура	Окружающая среда: −60…+60 °C Измеряемая среда: до +80 °C
Корпус	IP40, сталь 10, цветовое кодирование (см. таблицу 1)
Штуцер	Медный сплав
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий
Стекло	Органическое
Присоединение	Радиальное
Резьба присоединения	M12×1,5
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Таблица 1

Измеряемая среда	Диапазон показаний, МПа	Цвет корпуса	Цвет циферблата	Цвет шкалы	Обозначения на циферблате
Кислород	0…0,1 / 1 / 2,5 / 16 / 25 / 40	Голубой	Белый	Голубой	O2 маслоопасно
Ацетилен	0…0,4 / 4	Серый	Черный	Белый	C2H2
Пропан	0…0,6	Красный	Белый	Черный	газ
Другие газы	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40	Черный	Белый	Черный	газ

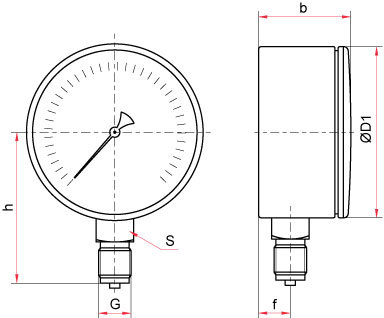

Радиальное присоединение


Основные размеры (мм), вес (кг):

Ø	D1	b	h	f	S	G	Вес
50	50	29	45	10	14	M12×1,5	0,09

Карта заказа

Тип	манометр	ТМ
Диаметр корпуса	50 мм	2
Материал корпуса	сталь, цветовое кодирование (см. таблицу 1)	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний	кислород	0…0,1 / 1 / 2,5 / 16 / 25 / 40 МПа
	ацетилен	0…0,4 / 4 МПа
	пропан	0…0,6 МПа
	другие газы	0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 МПа
Резьба присоединения		М12×1,5
Класс точности		2,5
Измеряемая среда	кислород	O2
	ацетилен	C2H2
	пропан	C3H8

Пример обозначения:ТМ – 2 1 0 Р.00 (0–25 МПа) M12×1,5. 2,5 О2

Технические характеристики
Серия	Сварочные
Тип прибора (КИПиА)	Манометр
Диаметр корпуса	50 мм
Коррозионностойкость	Нет
Виброустойчивость	Нет
Электроконтактная приставка	Нет
Класс точности	2,5
