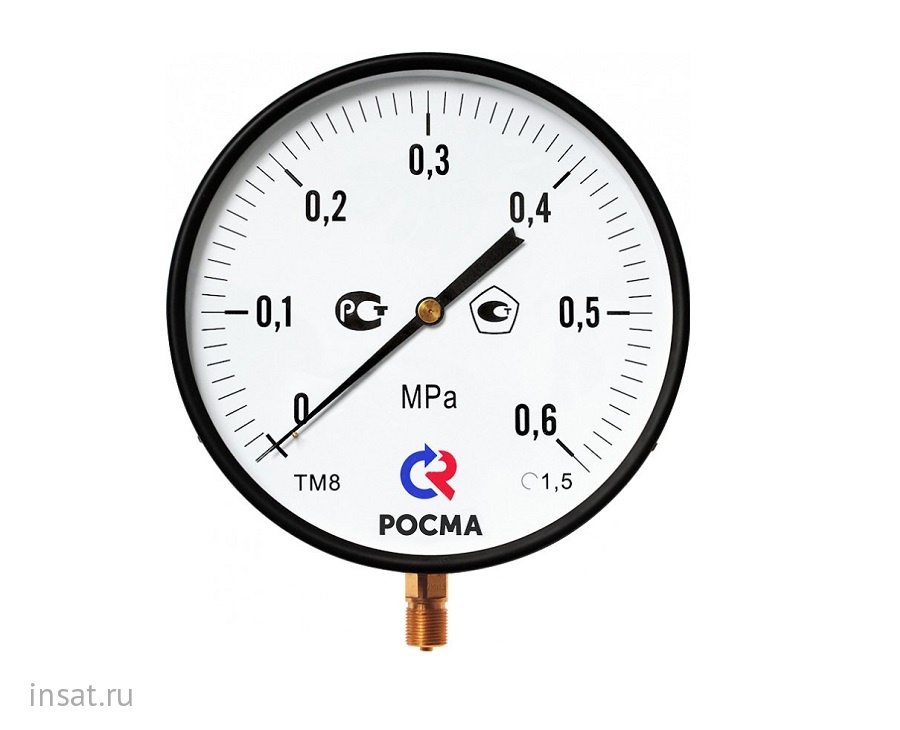

Манометр ТМ8 (ТМ-810) РОСМА РОСМА

Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Манометр ТМ-810, диаметр 250, класс 1,5, резьба М20х1,5	Цена с НДС, руб.
ТМ-810Р.00 (0-0,25МРа) М20х1,5.150С.1,5	3 770
ТМ-810Р.00 (0-0,4МРа) М20х1,5.150С.1,5	3 770
ТМ-810Р.00 (0-0,6МРа) М20х1,5.150С.1,5	3 770
ТМ-810Р.00 (0-1МРа) М20х1,5.150С.1,5	3 770
ТМ-810Р.00 (0-1,6МРа) М20х1,5.150С.1,5	3 770
ТМ-810Р.00 (0-2,5МРа) М20х1,5.150С.1,5	3 770
ТМ-810Р.00 (0-4МРа) М20х1,5.150С.1,5	3 770
ТМ-810Р.00 (0-6МРа) М20х1,5.150С.1,5	3 770

Тип ТМ, серия 10. Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от −60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.

Область применения: системы теплоснабжения, объекты теплоэнергетики.

Диаметр корпуса	250 мм
Класс точности	1,5
Диапазон показаний давлений	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа
Рабочие диапазоны	Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы
Рабочая температура	Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C
Корпус	IP40, сталь 10, цвет черный
Кольцо	Сталь 10, цвет черный
Штуцер	Медный сплав
Чувствительный элемент	Медный сплав
Трибко-секторный механизм	Медный сплав
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Радиальное
Резьба присоединения	M20×1,5
Межповерочный интервал	2 года
Техническая документация	ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

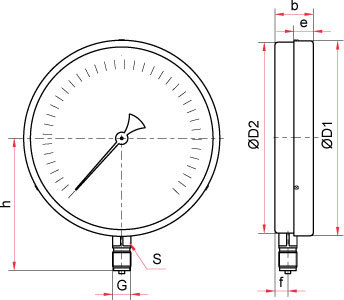

Радиальное присоединение


Основные размеры (мм), вес (кг):

Ø	D1	D2	b	e	h	f	S	G	Вес
250	250	248	51	26	165	18	17	M20×1,5	2,1

Карта заказа

Тип	манометр	ТМ
Диаметр корпуса	250 мм	8
Материал корпуса	сталь	1
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
Гидрозаполнение	нет	0
Электроконтактная приставка	нет	0
Диапазон показаний	ТМ	0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа
Резьба присоединения		М20×1,5
Класс точности		1,5

Пример обозначения:ТМ − 8 1 0 Р.00 (0–0,25 МПа) M20×1,5. 1,5

Технические характеристики
Серия	Котловые
Тип прибора (КИПиА)	Манометр
Диаметр корпуса	250 мм
Коррозионностойкость	Нет
Виброустойчивость	Нет
Электроконтактная приставка	Нет
Класс точности	1,5
