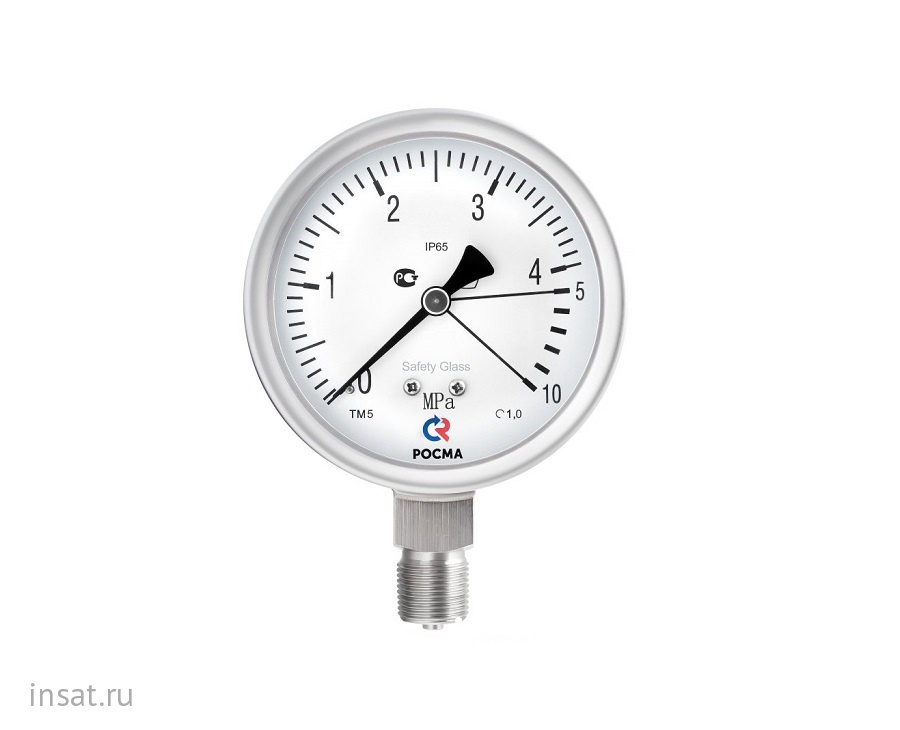

Манометр ТМ5 (ТМ-521 Пх2,5) РОСМА РОСМА
| Производитель: | РОСМА |
| Серия: | Коррозионностойкие виброустойчивые, с защитой от перегрузки |
| Тип прибора (КИПиА): | Манометр |
| Диаметр корпуса: | 100 мм |
| Коррозионностойкость: | Есть |
| Виброустойчивость: | Есть |
| Электроконтактная приставка: | Нет |
| Класс точности: | 1,0 |
Манометр коррозионностойкий виброустойчивый, с защитой от перегрузки, серия 21, Пх2,5, диаметр 100 мм
- Техническое описание
- Документация
Свидетельство о поверке - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу
| Манометр ТМ-521, диаметр 100, класс 1,0, резьба М20х1,5 | Руб с НДС за шт |
| ТМ-521Р.00 (0-0,06МРа) М20х1,5.1,0 Пх2,5 | 17 625 |
| ТМ-521Р.00 (0-0,1МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,16МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,25МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,4МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,6МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-1МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-1,6МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-2,5МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-4МРа) М20х1,5.1,0 Пх2,5 |
17 625 |
| Манометр ТМ-521, диаметр 100, класс 1,0, резьба G1/2 | |
| М-521Р.00 (0-0,06МРа) G1/2.1,0 Пх2,5Т |
17 625 |
| ТМ-521Р.00 (0-0,1МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,16МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,25МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,4МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-0,6МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-1МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-1,6МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-2,5МРа) G1/2.1,0 Пх2,5 |
17 625 |
| ТМ-521Р.00 (0-4МРа) G1/2.1,0 Пх2,5 |
17 625 |
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика. При гидрозаполнении не используется под кислород. Цены даны на «сухие» приборы. Цена на гидрозаполнение указана в отдельной таблице, и прибавляется к цене «сухого» прибора.
Тип ТМ (ТВ, ТМВ), серия 21, Пх2,5. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для использования в местах с повышенной вибрацией и пульсацией, в случаях, когда возможны кратковременные перегрузки не превышающие 250% от верхнего предела измерений.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Область применения: для предприятий с повышенными требованиями к безопасности.
| Диаметр корпуса |
100 мм |
||
| Класс точности | 1,0 | ||
| Диапазон показаний давлений |
|
||
| Рабочие диапазоны |
Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 250% шкалы |
||
| Диапазон рабочих температур |
Окружающая среда: −20…+60 °C (глицерин ПК-94) −60…+60 °C (силикон ПМС-50) −60…+60 °C (без заполнения) Измеряемая среда: −30…+200 °C (без заполнения) −30…+100 °C (с заполнением) |
||
| Корпус |
Сплошная перегородка, вышибная задняя стенка, IP65, нержавеющая сталь 08Х17Н13М2 |
||
| Кольцо |
Нержавеющая сталь 08Х17Н13М2 Байонетное |
||
| Штуцер |
Нержавеющая сталь 08Х17Н13М2 |
||
| Чувствительный элемент |
Нержавеющая сталь 08Х17Н13М2 |
||
| Трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 | ||
| Циферблат | Алюминий, шкала черная на белом фоне | ||
| Стрелка | Опционально: с корректором нуля | ||
| Стекло |
Минеральное многослойное безопасное |
||
| Присоединение |
Радиальное |
||
| Резьба присоединения |
G½, M20×1,5 |
||
| Межповерочный интервал |
2 года |
||
| Техническая документация |
ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |

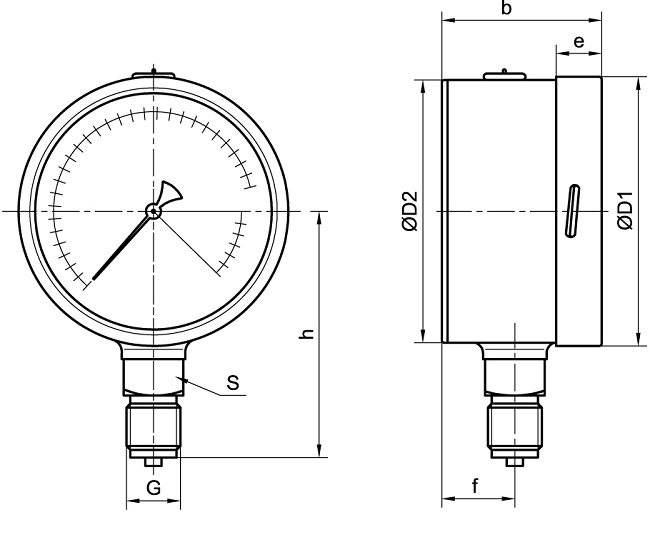

Чертежи
%2021%20Пх2,5.jpg "РОСМА ТМ (ТВ, ТМВ) 21 Пх2,5.jpg")
Основные размеры (мм), вес (кг), объём (л)
| Ø | D1 | D2 | b | e | h | f | S | Вес | Вес с заполнением | Объем заполняющей жидкости |
| 100 | 101 | 100 | 65 | 16 | 90 | 31 | 22 | 0,62 | 0,99 | 370 |
Цены на гидрозаполнение:
|
Диаметр корпуса, мм |
Количество жидкости в приборе, мл |
Цена заполнения, руб. с НДс за шт. |
Цена слива, руб с НДС за шт. |
||
|
Глицерин ПК-94 |
Силикон ПМС-50 |
Глицерин ПК-94 |
Силикон ПМС-50 |
||
|
100 |
370 |
60 |
280 |
150 |
275 |
|
150 |
790 |
110 |
570 |
||
| Тип | манометр | ТМ |
|---|---|---|
| Диаметр корпуса | 100 мм | 5 |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
| Присоединение (расположение штуцера) | радиальное | Р |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 |
| Резьба присоединения | G½; М20×1,5 | |
| Класс точности | 1 | |
| С защитой от перегрузки | Пх2,5 |
Пример обозначения: ТМ − 5 2 1 Р.00 (0−4 МПа) G½. 1,0 Пх2,5
| Технические характеристики | |
|---|---|
| Серия | Коррозионностойкие виброустойчивые, с защитой от перегрузки |
| Тип прибора (КИПиА) | Манометр |
| Диаметр корпуса | 100 мм |
| Коррозионностойкость | Есть |
| Виброустойчивость | Есть |
| Электроконтактная приставка | Нет |
| Класс точности | 1,0 |
