Реле разности давлений РДД-2Р РОСМА

РДД-2Р, резьба G1/4	Руб с НДС за шт.
РДД-2Р-0,2МРа-G1/4	3 390
РДД-2Р-0,4МРа-G1/4	3 390
РДД-2Р-0,6MРа-G1/4	3 390

Тип РДД-2Р. Реле перепада давления РДД (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт.

Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения реле давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

Дифференциальные реле давления	Диапазон показаний, МПа Дифференциал, МПа (фиксированный) Р статич. макс. МПа 0,05…0,2 0,03…0,05 0,5 0,05…0,4 0,06…0,2 1,5 0,1…0,6 0,06…0,2 3,0
Воспроизводимость	±2%
Контакты	Однополюсный перекидной контакт
Электрические характеристики	8, А ~220 В 16, А ~110 В
Рабочая температура	Окружающая среда: до +70 °C Измеряемая среда: −10…+110 °C
Корпус	IP42, алитированная сталь 10
Материалы	Штуцер и накидная гайка — хромированная сталь 10 Кронштейн и механизм — анодированная сталь 10 Сильфон — медный сплав
Шкала	Алюминий, цвет черный
Стекло	Органическое
Способ присоединения	Накидная гайка для крепления капилляра
Варианты монтажа	На приборную панель или с помощью кронштейна
Резьба присоединения	G¼
Техническая документация	ТУ 4218-001-4719015564-2010 ГОСТ 26005-83

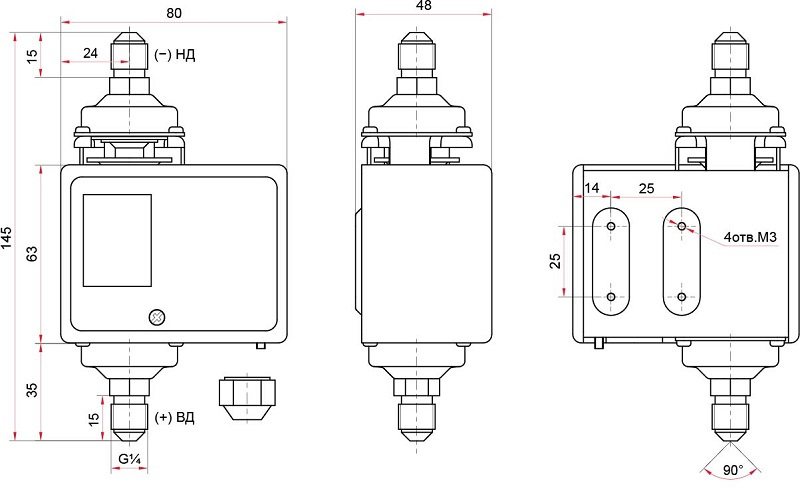

Дифференциальное реле давления РДД-2Р

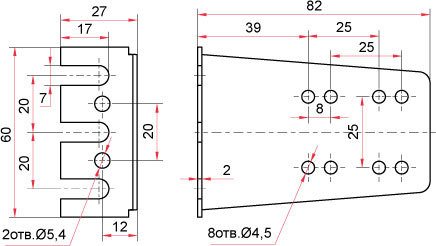

Кронштейн дифференциального реле давления РДД-2Р


Карта заказа

Тип	Реле дифференциального давления	РДД-2Р
Верхний предел измерений (диапазон показаний)		0,2 / 0,4 / 0,6 МПа
Резьба присоединения		G¼

Пример обозначения: РДД-2Р – 0,4 МПа – G¼

Технические характеристики
Тип прибора (КИПиА)	Реле давления
Тип корпуса	штуцерное исполнение (Р)
