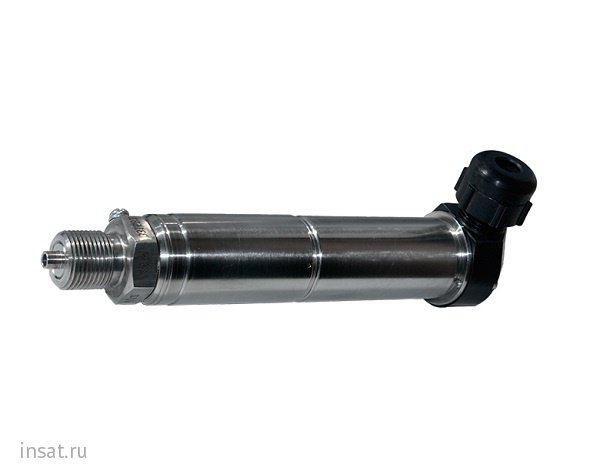

МИДА-ДИ-12П МИДА
| Производитель: | МИДА |
| Тип прибора (КИПиА): | Датчик давления |
- Техническое описание
- Документация
Датчики избыточного давления МИДА-ДИ-12П предназначены для непрерывного преобразования избыточного давления высокотемпературных жидкостей и газов, в том числе газов с жидкими и твердыми включениями, вязких жидкостей, расплавов, неагрессивных к материалам контактирующих деталей (титановые сплавы и нержавеющие стали), в унифицированный сигнал постоянного тока 4-20мА в системах контроля и управления давлением.
Датчики предназначены для работы при температуре измеряемой среды от минус 40 до плюс 300С и при температуре окружающего электронный блок воздуха от минус 40 до плюс 80С. В датчиках совмещенной конструкции первичный преобразователь конструктивно объединен с электронным блоком. В датчиках разнесенной конструкции первичный преобразователь и электронный блок разнесены и соединяются кабельной перемычкой, длина которой в соответствии с заказом может быть до 5 м.
|
Обозначение датчика |
Конструкция датчика | Узел приема давления |
Температура измеряемой среды |
Вид измеряемой среды |
|
МИДА-ДИ-12П-11 (В) |
Совмещенная | Штуцер |
-40…+150 (+200)С |
Высокотемпературные жидкости и газы |
|
МИДА-ДИ-12П-12 (В) |
Разнесенная | -40…+150 (+200; +300)С | ||
|
МИДА-ДИ-12П-05-К |
Совмещенная |
Открытая мембрана |
-40…+150 (+200)С |
Газы с твердыми включениями, расплавы полимеров, вязкие и кристаллизирующиеся жидкости |
|
МИДА-ДИ-12П-072-К |
||||
|
МИДА-ДИ-12П-06-К |
Разнесенная | -40…+300С | ||
|
МИДА-ДИ-12П-081-К |
||||
|
МИДА-ДИ-12П-082-К |
В датчиках МИДА-ДИ-12П-К электронный блок выполнен с микропроцессором, что обеспечивает суммарную погрешность измерений в диапазоне рабочих температур в пределах 0,5%. Высокая точность датчиков МИДА-ДИ-12П-В достигнута их калибровкой в диапазоне рабочих температур при использовании возможностей современных электронных компонентов.
Невзрывозащищенные датчики предназначены для эксплуатации во взрывобезопасных условиях. Взрывозащищенные датчики имеют вид взрывозащиты «искробезопасная электрическая цепь» и маркировку 0ExiaIICT2-0ExiaIICT3 – в зависимости от верхнего предела диапазона температур измеряемой среды.
Технические характеристики датчиков МИДА-ДИ-12П (-Ех)
|
|
12П-05-К |
12П-06-К |
12П-072-К |
12П-081-К |
12П-082-К |
|
Область применения |
Системы регулирования и контроля смесей газов с жидкими и твердыми включениями, вязких жидкостей, расплавов |
Системы регулирования и контроля высокотемпературных сред, в т.ч. вязких жидкостей, расплавов полимеров |
|||
|
Рабочая среда |
Высокотемпературные жидкости, газы, расплавы, неагрессивные к титановым сплавам и нержавеющим сталям |
||||
|
Диапазон измеряемых давлений, МПа |
0-0,01…- 0-1,6 |
0-0,4…-0-60 |
0-1…- 0-60 |
||
|
Выходной сигнал (линия), мА |
4-20 (2х-пров) |
||||
|
Диапазон рабочих температур, С |
-40…+150 (+200) – для зоны А, -40…+80 – для окружающего электронный блок воздуха (зона С) |
-40…+300 – для зоны А, -40…+80 – для окружающего электронный блок воздуха (зона С) |
-40…+150 (+200) – для зоны А, -40…+80 – для окружающего электронный блок воздуха (зона С) |
-40…+300 (+350) – для зоны А, -40…+80 – для окружающего электронный блок воздуха (зона С) |
|
|
Диапазон термокомпенсации выходного сигнала (по заказу), С |
+20…+150; +20…+200 |
+20…+300 |
+20…+150; +20…+200 |
+20…+300; +200…+350 |
|
|
Суммарная погрешность в диапазоне термокомпенсации, не более, ±% |
0,5 |
||||
|
Основная приведенная погрешность, не более, ±% |
- |
||||
|
Доп. погрешность в диапазоне термокомпенсации, не более, ±% |
- |
||||
|
Напряжение питания, В |
сс |
||||
|
Потребляемый ток, не более, мА |
20,2 |
||||
|
*Вид и маркировка взрывозащиты: искробезопасная электрическая цепь |
0ExiaIICT3 |
0ExiaIICT2 |
0ExiaIICT3 |
0ExiaIICT2 |
|
|
Степень защиты |
IP64 |
||||
|
Климатическое исполнение |
УХЛ**3.1 |
||||
|
Тип подключения |
П; Р |
ПП; УП; Р |
|||
|
Тип штуцера |
Тип штуцера, монтажной резьбы указан на габаритном чертеже |
||||
|
Масса, не более, кг |
0,3 |
0,4 |
0,3 |
0,6 |
|
|
|
12П-11 |
12П-11-В |
12П-12 |
12П-12-В |
|||
|
Область применения |
Системы регулирования и контроля высокотемпературных жидкостей и газов |
||||||
|
Рабочая среда |
Высокотемпературные жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям |
||||||
|
Диапазон измеряемых давлений, МПа |
0-0,01…- 0-160 |
||||||
|
Выходной сигнал (линия), мА |
4-20 (2х-пров) |
||||||
|
Диапазон рабочих температур, С |
-40…+150 (+200) – для зоны А, -40…+80 – для окружающего электронный блок воздуха (зона С) |
-40…+300 – для зоны А, -40…+200 – для зоны В, -40…+80 – для окружающего электронный блок воздуха (зона С) |
|||||
|
Диапазон термокомпенсации выходного сигнала (по заказу), С |
+20…+150 |
+20…+200 |
+20…+150 |
+20…+200; +20…+300 |
|||
|
Суммарная погрешность в диапазоне термокомпенсации, не более, ±% |
- |
1,0 |
- |
1,0 |
|||
|
Основная приведенная погрешность, не более, ±% |
0,25; 0,5 |
||||||
|
Доп. погрешность в диапазоне термокомпенсации, не более, ±% |
1 |
- |
1 |
- |
|||
|
Напряжение питания, В |
сс |
||||||
|
Потребляемый ток, не более, мА |
20,2 |
||||||
|
*Вид и маркировка взрывозащиты: искробезопасная электрическая цепь |
0ExiaIICT3 |
0ExiaIICT2 |
|||||
|
Степень защиты |
IP64 |
||||||
|
Климатическое исполнение |
УХЛ**3.1 |
||||||
|
Тип подключения |
ПП; УП; ПР |
||||||
|
Тип штуцера |
М20х1,5; М12х1,5 (до 40 МПа) (другие по спец. заказу) |
||||||
|
Масса, не более, кг |
0,4 |
0,5 |
|||||

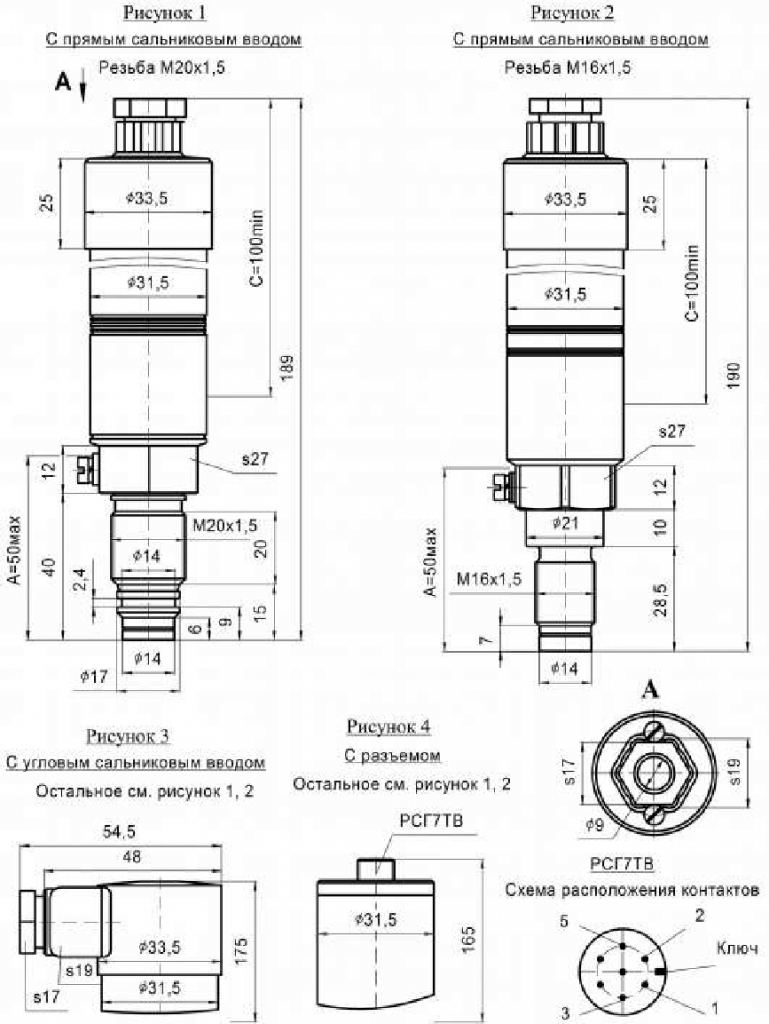

Габаритные и присоединительные размеры датчиков МИДА-ДИ-12П-05-К

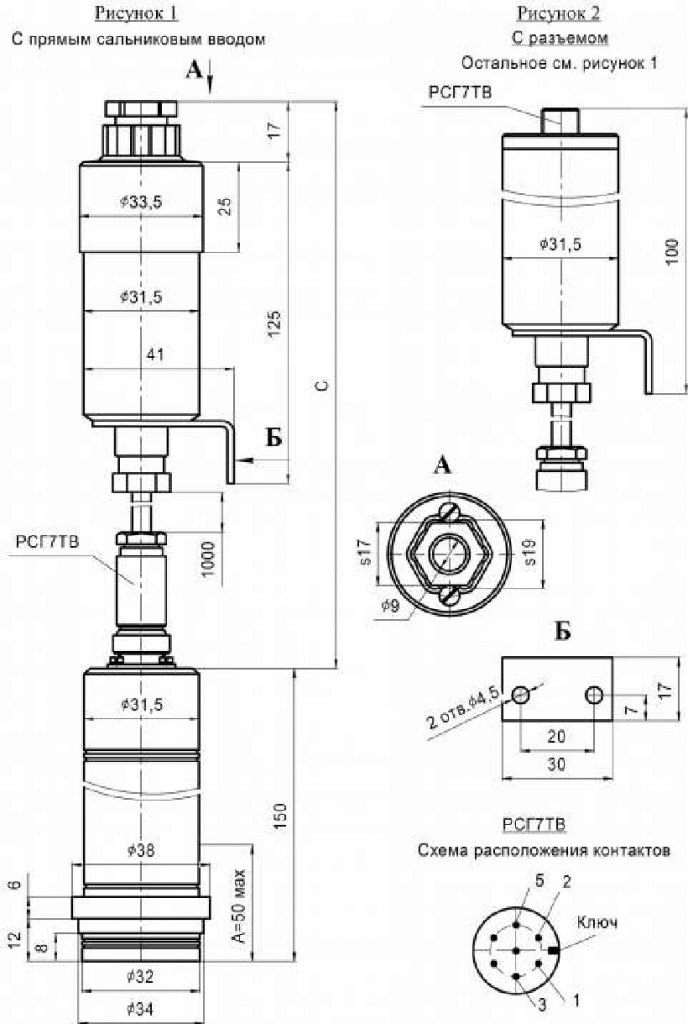

Габаритные и присоединительные размеры датчиков МИДА-ДИ (-ДВ)-12П-06-К
-12П-06-К%20size.png "МИДА-ДИ (-ДВ)-12П-06-К size.png")

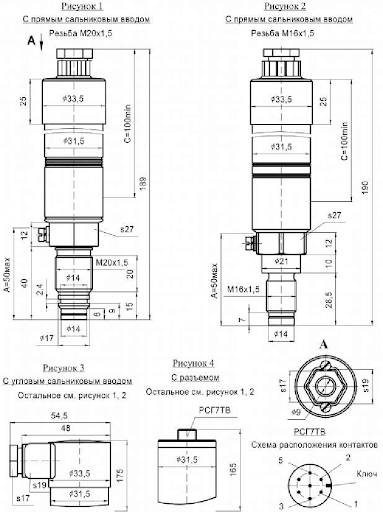

Габаритные и присоединительные размеры датчиков МИДА-ДИ-12П-072-К

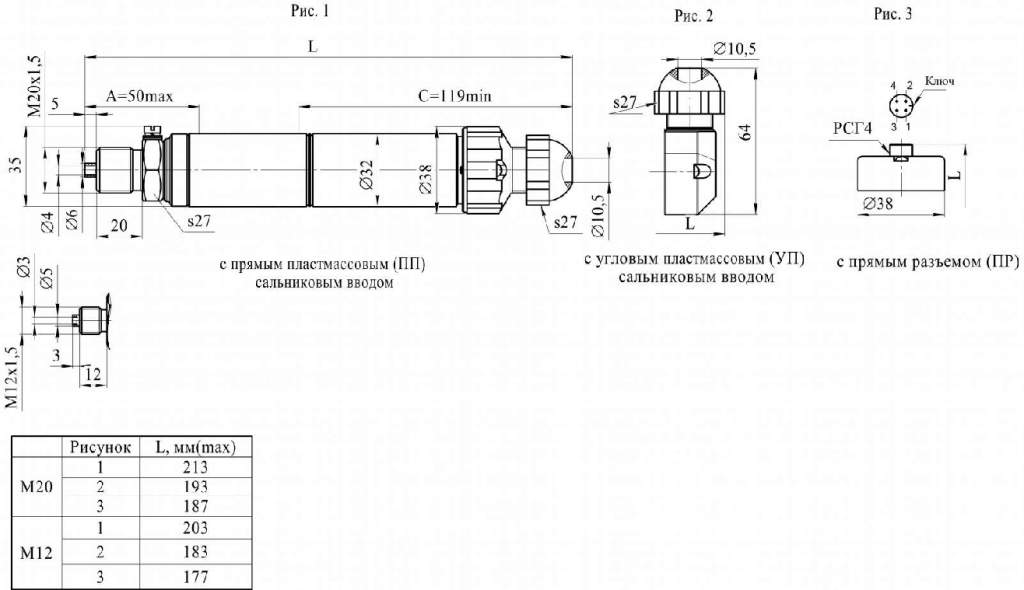

Габаритные и присоединительные размеры датчиков МИДА-ДИ-12П-11-(В) (-Ех)
%20(-Ех)%20size.png "МИДА-ДИ-12П-11-(В) (-Ех) size.png")

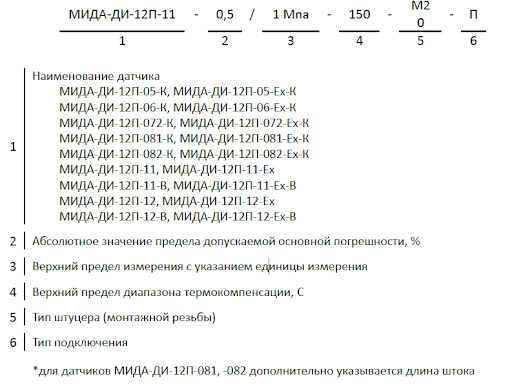

Схема заказа для высокотемпературных датчиков МИДА-ДИ-12П
