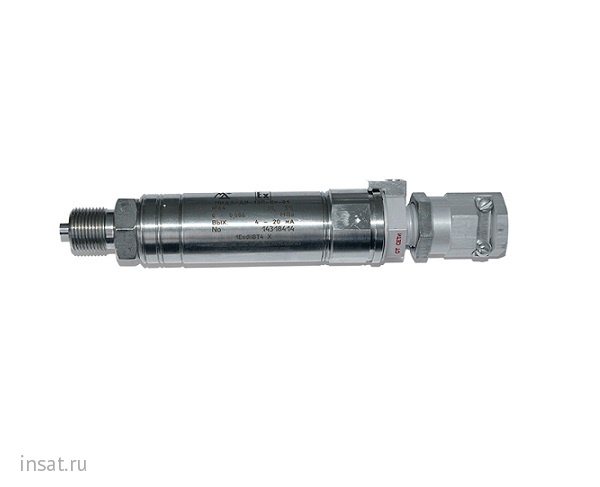

МИДА-13П МИДА

Датчики давления МИДА-13П предназначены для непрерывного преобразования значения избыточного (ДИ), абсолютного (ДА) давления, разрежения (ДВ), избыточного давления-разрежения (ДИВ) жидкостей и газов в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением. Измеряемая среда должна быть неагрессивна к материалам контактирующих с ней деталей датчика.

Датчики МИДА-13П выпускаются как в штуцерном исполнении, так и с открытой воспринимающей мембраной (для жидкостей с твёрдыми включениями, вязких жидкостей, пульпы, бурового раствора).

В датчиках МИДА-13П-К(Н) электронный блок выполнен с микропроцессором, что обеспечивает суммарную погрешность измерений в диапазоне рабочих температур в пределах 0,5% или 0,25%, а в датчиках МИДА-13П-КН позволяет еще и осуществлять перенастройку диапазона измерений.

Настройка (регулировка «нуля» и «диапазона») высокоточных датчиков МИДА-13П-К(Н) отличается от настройки других моделей датчика тем, что производится не с помощью переменных резисторов (корректоров), а с помощью внешних устройств. Эти устройства – устройство обнуления, устройство связи с персональным компьютером или устройство переключения диапазона – подключаются к технологическому разъёму, установленному на контактной колодке датчика.    Перенастройка диапазона измерений высокоточных датчиков МИДА-13П(-Ех,-Вн)-КН осуществляется посредством устройства связи с персональным компьютером и программного обеспечения или устройством переключения диапазона; корректировка «нуля» производится с помощью устройства связи, устройства обнуления или устройства переключения диапазона.

Высокая точность датчиков МИДА-13П-В достигнута их калибровкой в диапазоне рабочих температур при использовании возможностей современных электронных компонентов.

МИДА-13П-Вн-Г – датчики со сменным блоком грозозащиты для предохранения датчика от действия импульсно-волновых перегрузок, вызванных грозовыми разрядами и промышленными наводками.

Невзрывозащищенные датчики предназначены для эксплуатации во взрывобезопасных условиях.

Взрывозащищенные датчики МИДА-13П-Ех имеют вид взрывозащиты «искробезопасная электрическая цепь» и следующие маркировки взрывозащиты:

- датчики с выходным сигналом (4-20) мА – 0ExiaIICT4;

- датчики с выходными сигналами (Uн-Uв) В – POExiaI/0ExiaIICT4.

Взрывозащищенные датчики МИДА-13П-Вн имеют вид взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты 1ЕхdIIВТ4 Х.

Бюджетный датчик МИДА-ДИ-13П-М, выпускаемый для систем регулирования тепло- и водоснабжения, не имеет настройки «нуля» и «диапазона».

Технические характеристики датчиков МИДА-13П

		МИДА-13П	МИДА-13П-В	МИДА-13П-К	МИДА-13П-КН	МИДА-13П-М
Область применения		Общепромышленные системы контроля и регулирования, в т.ч. атомная энергетика
Рабочая среда		Жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям
Диапазон измеряемых давлений, МПа	ДИ (Избыточное)	0-0,004…-0-160 (0-250 по специальному заказу)			0-0,01…-0-160*	0-0,6…0-2,5
	ДА (Абсолютное)	0-0,04…-0-10		0-0,004…-0-10	0-0,4…-0-10*	-
	ДВ (Разрежение)	0-0,01…-0-0,1		-	-	-
	ДИВ (Избыточное/Разрежение)	-0,002…0,002; -0,003…0,003; -0,005…0,005; -0,008…0,008; -0,0125…0,0125; -0,02…0,02; -0,03…0,03; -0,05…0,05; -0,1…0,06; -0,1…0,15; -0,1…0,3; -0,1…0,5; -0,1…0,9; -0,1…1,5; -0,1…2,4		-	-	-
Выходной сигнал/Напряжение питания		4-20мА (2х пров) / 12…36В в зависимости от сопротивления нагрузки	4-20мА (2х пров) / 12…36В в зависимости от сопротивления нагрузки
		0-5мА (3х пров)/20…36В
		0-5мА (4х пров)/20…36В
		0-5В (4х пров)/9…36В
		0,4-2В (3х пров)/3,6…36В
		0,5-4,5В (3х пров)/9…36В
		0-10В (3х пров)/15…36В
Диапазон рабочих температур, С		-40…+80				-40...+125
Степень защиты		IP65 (для взрывонепроницаемой оболочки IP64)
Климатическое исполнение		От 0 до 0,025 МПа включительно – УХЛ**3.1; от 0,04 МПа и выше - У**2				У**2
Устойчивость по механике		G2
Тип подключения		ПП; ПМ; ПММ; УП; УМ; УММ; ПР; Р2; УР2; Р3; УР3; Р4; УР4; Р5; УР5; ПБ; УБ		ПП; ПМ; ПММ; УП; УМ; УММ; ПБ; УБ; Р		Соединитель DIN-A (G)
Тип штуцера (резьба)		М20х1,5; М12х1,5 (до 25МПа); для МИДА-13П-Вн только М20х1,5 (другие по спец. заказу)				G1/2; М20х1,5 (другие по спец. заказу)
Межповерочный интервал		5 лет

*- Перенастраиваемый верхний предел измерений, доля от верхнего предела базового диапазона измерений, не менее 0,1. Смещение нижнего предела измерений, доля от верхнего предела базового диапазона измерений, не более 0,9. **-По спец. заказу.

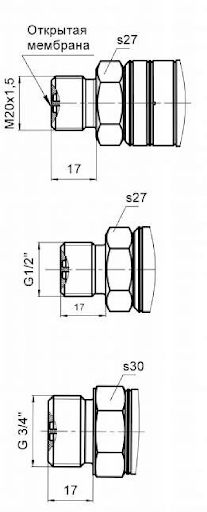

Датчики давления с открытой измерительной мембраной МИДА-13П-О и МИДА-13П-П 9с повышенной износостойкостью, высокоточные датчики МИДА-13П-К-О (П) с открытой мембраной и микропроцессором, МИДА-13П-О(П)-ПМ1 с усиленным корпусом (для использования на буровых установках)

		МИДА-13П-О	МИДА-13П-П	МИДА-13П-К-О(П)	МИДА-13П-О(П)-ПМ1
Область применения		Общепромышленные системы контроля и регулирования
Рабочая среда		Жидкости с твердыми включениями, вязкие жидкости	Жидкости с твердыми включениями, вязкие жидкости, пульпа, буровой раствор
Диапазон измерений давлений, МПа	ДИ (Избыточное)	0-0,16…0-100
	Да (Абсолютное)	0,4…0-10
Выходной сигнал/Напряжение питания		4-20мА (2х пров) / 12…36В в зависимости от сопротивления нагрузки		4-20мА (2х пров) / 12…36В в зависимости от сопротивления нагрузки	4-20мА (2х пров) / 12…36В в зависимости от сопротивления нагрузки
		0-5мА (3х пров)/20…36В			0-5мА (3х пров)/20…36В
		0-5мА (4х пров)/20…36В			0-5мА (4х пров)/20…36В
		0-5В (4х пров)/9…36В			0-5В (4х пров)/9…36В
		0,4-2В (3х пров)/3,6…36В			0,4-2В (3х пров)/3,6…36В
		0,5-4,5В (3х пров)/9…36В			0,5-4,5В (3х пров)/9…36В
		0-10В (3х пров)/15…36В			0-10В (3х пров)/15…36В
Основная приведенная погрешность, не более ±%		0,25; 0,5
Диапазон рабочих температур		-40...+80
Степень защиты		IP65
Тип подключения		ПП; ПМ; ПММ; УП; УМ; УММ; ПР; Р2; УР2; Р3; УР3; Р4; УР4; Р5; УР5; DIN-A (G)
Тип штуцера (резьба)		М20х1,5; G1/2 (другие – по спец. заказу)
Межповерочный интервал		5 лет

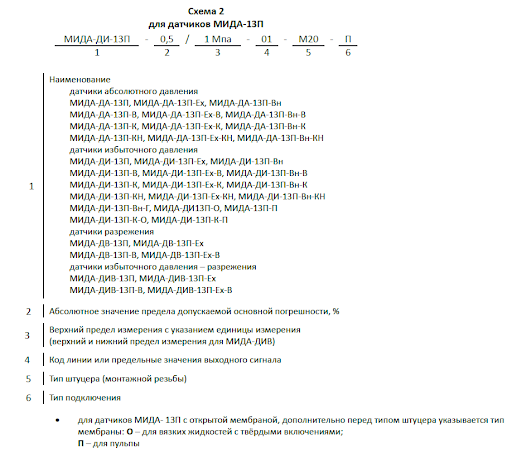

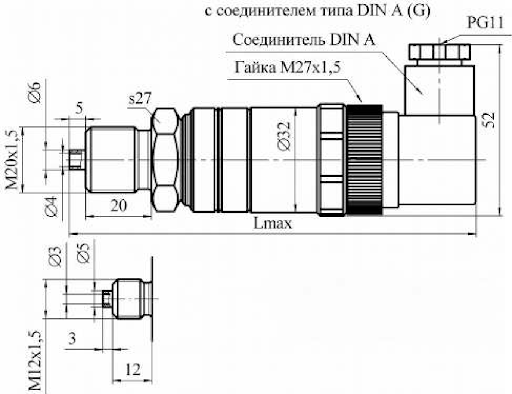

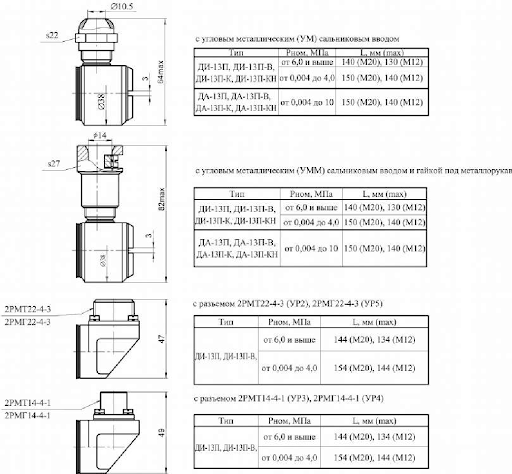

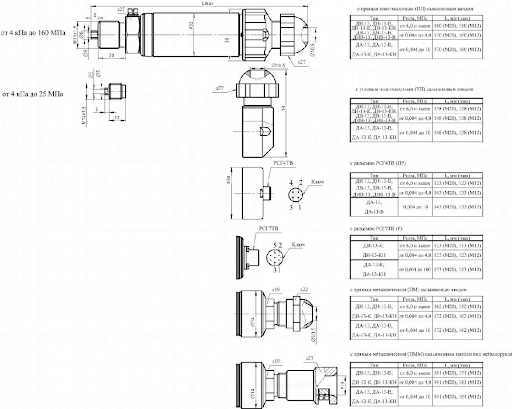

Габаритные и присоединительные размеры датчиков МИДА-13П

Технические характеристики
Тип прибора (КИПиА)	Датчик давления
