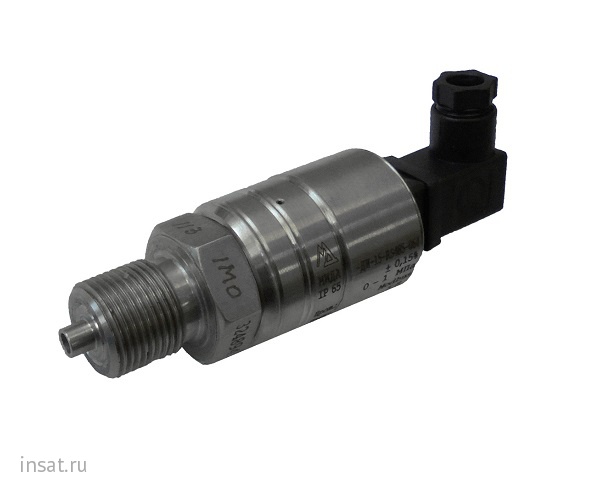

МИДА-15 МИДА

Датчики давления МИДА-15, предназначены для пропорционального преобразования избыточного давления (ДИ), абсолютного давления (ДА), избыточного давления-разрежения (ДИВ), разрежения (ДВ) и разности давлений (ДД) в выходной сигнал в виде постоянного тока, напряжения или в цифровой сигнал интерфейса UART со специальным протоколом обмена Mida, либо сигнал интерфейса RS485 с протоколом обмена на базе Modbus-протокола или с протоколом обмена Mida.

Датчики предназначены для использования в системах контроля и управления технологическими процессами в различных отраслях промышленности, коммунального хозяйства,

транспорта, в том числе на газораспределительных пунктах (ГРП), а также в системах коммерческого учета расхода природного газа.

Рабочими измеряемыми средами для датчиков ДИ, ДА, а также датчиков ДД со стороны «плюсовой» рабочей камеры являются газы, парогазовые и газовые смеси, а также некристаллизующиеся и не затвердевающие жидкости неагрессивные к титановым сплавам и нержавеющим сталям. Рабочими измеряемыми средами для датчиков ДД со стороны «минусовой» приемной камеры является природный газ и другие очищенные сухие неагрессивные газы и газовые смеси. Датчик МИДА-ДД-15 предназначен для измерения перепада давления на фильтрах очистки газа газораспределительных пунктов, а также на измерительных трубопроводах счетчиков газа турбинного и ротационного типа систем коммерческого учета газов. Датчики ДД не имеют защиты от односторонней перегрузки статическим давлением.

Поставляются с трёхвентильным блоком и гасителями пульсаций.

Невзрывозащищенные датчики предназначены для эксплуатации во взрывобезопасных условиях. Взрывозащищенные датчики МИДА-15-Ех имеют вид взрывозащиты «искробезопасная

электрическая цепь» и маркировку взрывозащиты – POExiaI/0ExiaIIВT4.

Технические характеристики датчиков МИДА-15:

	МИДА-ДИ-15	МИДА-ДА-15	МИДА-ДВ-15	МИДА-ДИВ-15	МИДА-ДД-15
Область применения	Системы контроля и управления технологическими процессами
Рабочая среда	Жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям				Со стороны "минусовой" приемной камеры только сухие неагрессивные газы
Диапазоны измеряемых давлений, МПа (**-для датчиков с цифровым выходным сигналом)	(0-0,001…0-0,0025**) 0-0,004…0-160 (0…250 по спец заказу)	(0,001…0,0025**) 0,04…10	0-0,001…0-0,1 (0-0,001…0-0,0025**)	(-0,005)-0,005…- (-0,1)-2,4 (-0,002)-0,002; (-0,003)-0,003**	(0-0,001; 0-0,0025; 0-0,004;**) 0-0,006; 0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,06; 0-0,1; 0-0,16
Пределы допускаемой основной приведенной погрешности, выраженные в процентах от номинального диапазона изменения выходного сигнала, не более, ±%	0,15 (кроме датчиков с верхним пределом измерения 0,006 МПа и ниже); 0,25; 0,5	0,15; 0,25; 0,5	0,15 (кроме датчиков с верхним пределом измерения 0,006 МПа и ниже); 0,25; 0,5	0,25; 0,5	0,15 (кроме датчиков с верхним пределом измерения 0,006 МПа и ниже); 0,25; 0,5
Диапазон рабочих статических (избыточных) давлений, МПа	-				0-1,6
Диапазон рабочих температур, С	-40…+80
Выходной сигнал	4-20мА; 0,4-2В; 0,5-4,5В; UART/Mida; RS-485/Mida; RS-485/Modbus
Вид и маркировка взрывозащиты	«Искробезопасная электрическая цепь»: POExial/0ExiaIIBT4
Степень пылевлагозащиты	IP65
Тип подключения	Соединитель DIN-C; плоский шлейф (А)
Цифровой индикатор	Для датчиков с выходным сигналом 4-20мА и типом подключения DIN-C
Тип штуцера (резьба)	М20х1,5; М12х1,5 (другие - по спец. заказу)				М12х1,5

Габаритные и присоединительные размеры датчиков МИДА-15

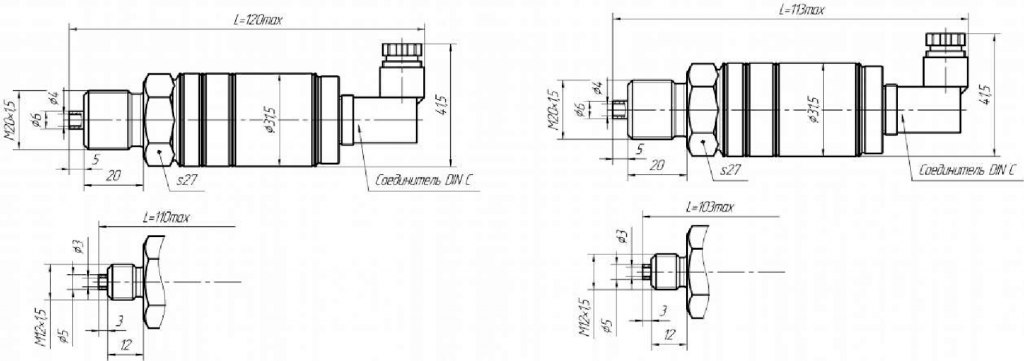

Датчики МИДА-ДИ(ДА,-ДВ,-ДИВ)-15(-Ех), с выходным сигналом в виде постоянного тока или напряжения постоянного тока и наличием подстройки «нуля» и «диапазона» (код сигнала 01, 051, 052)

Датчики МИДА-ДИ(-ДА,-ДВ,-ДИВ)-15(-Ех), с цифровым сигналом (код сигнала 06/1-06/4), а также с выходным сигналом в виде напряжения постоянного тока и наличием пропорциональной зависимости от напряжения питания(код сигнала 055, 057)

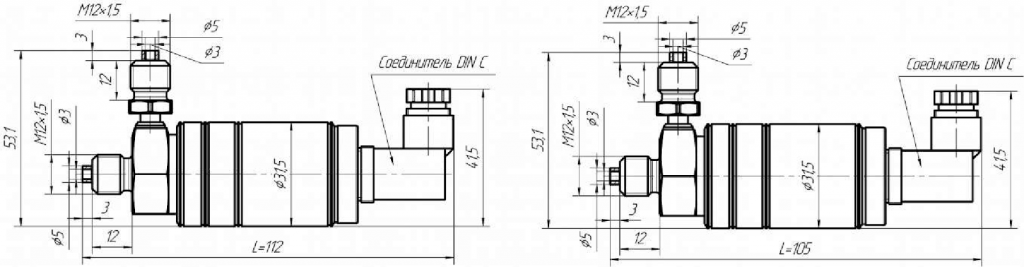

Датчики МИДА-ДД-15(-Ех) с выходным сигналом в виде постоянного тока или напряжения постоянного тока и наличием подстройки «нуля» и «диапазона» (код сигнала 01, 051, 052)

Датчики МИДА-ДД-15(-Ех) с цифровым выходным сигналом (код сигнала 061-064), а также выходным сигналом в виде напряжения постоянного тока и наличием пропорциональной зависимости от напряжения питания (код сигнала 055, 057)

Технические характеристики датчиков избыточного давления МИДА-ДИ-15-М:

	МИДА-ДИ-15-М	МИДА-ДИ-15-М (А)	МИДА-ДИ-15-М-1	МИДА-ДИ-15-М-2
Область применения	Системы контроля и управления технологическими процессами
Рабочая среда	Жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям	Высокотемпературные жидкости и газы, неагрессивные к титановым сплавам и нержавеющим сталям
Диапазоны измеряемых давлений, МПа	0-1,6; 0-2,5		0-80	0-80
Пределы допускаемой основной приведенной погрешности, выраженные в процентах от номинального диапазона изменения выходного сигнала, не более, ±%	1	0,5; 1; (в диапазоне термокомпенсации)	1	1
Диапазон рабочих температур, С	-40…+150 (-40…+90 для окружающей среды) без замерзания измеряемой среды в приемной полости датчика	-40…+120 (-40…+80 для окружающей среды)	-40…+120 (-40…+90 для окружающей среды)	-40…+120 (-40…+90 для окружающей среды)
Диапазон термокомпенсации выходного сигнала (по заказу), С	0…+120
Выходной сигнал	4-20мА			0,5-4,5 В
Степень пылевлагозащиты	IP65	IP64	IP65	IP65
Тип подключения	DIN-C (имеют подстройку «нуля» и «диапазона»)	Шлейф (А)	Вилка DJ 7021-1,5-11	Кабель
Тип штуцера (резьба)	М20х1,5; G1/2	М12х1,5; М10х1,25	М14х1,5	М10х1

Габаритные и присоединительные размеры датчиков МИДА-ДИ-15-М, МИДА-ДИ-15-М-А, МИДА-ДИ-15-М-1, МИДА-ДИ-15-М-2

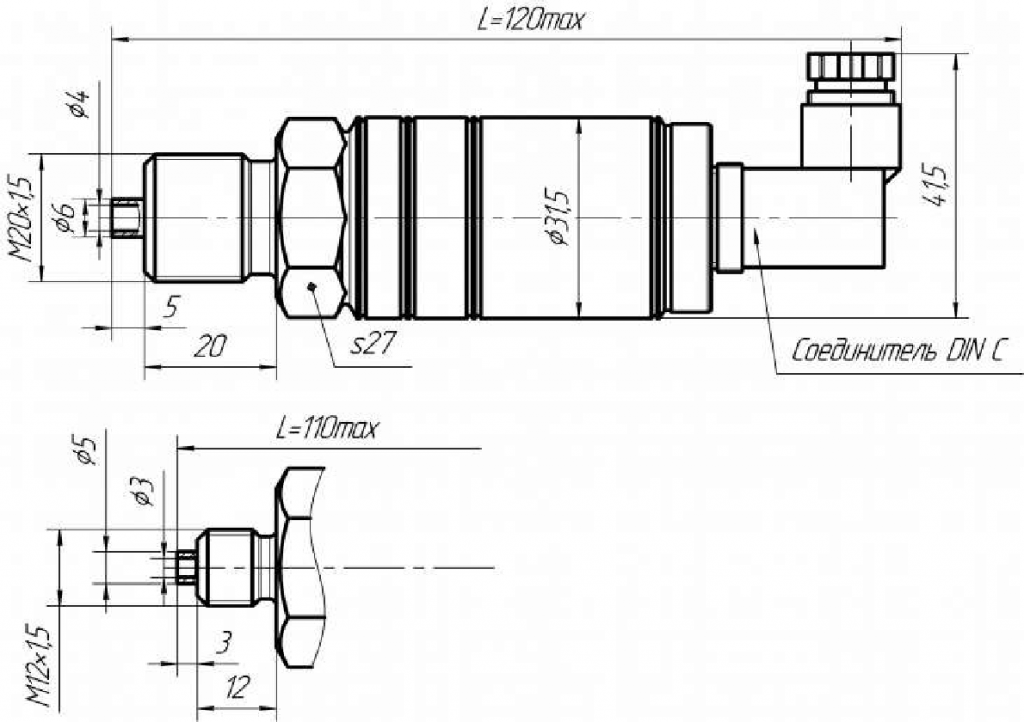

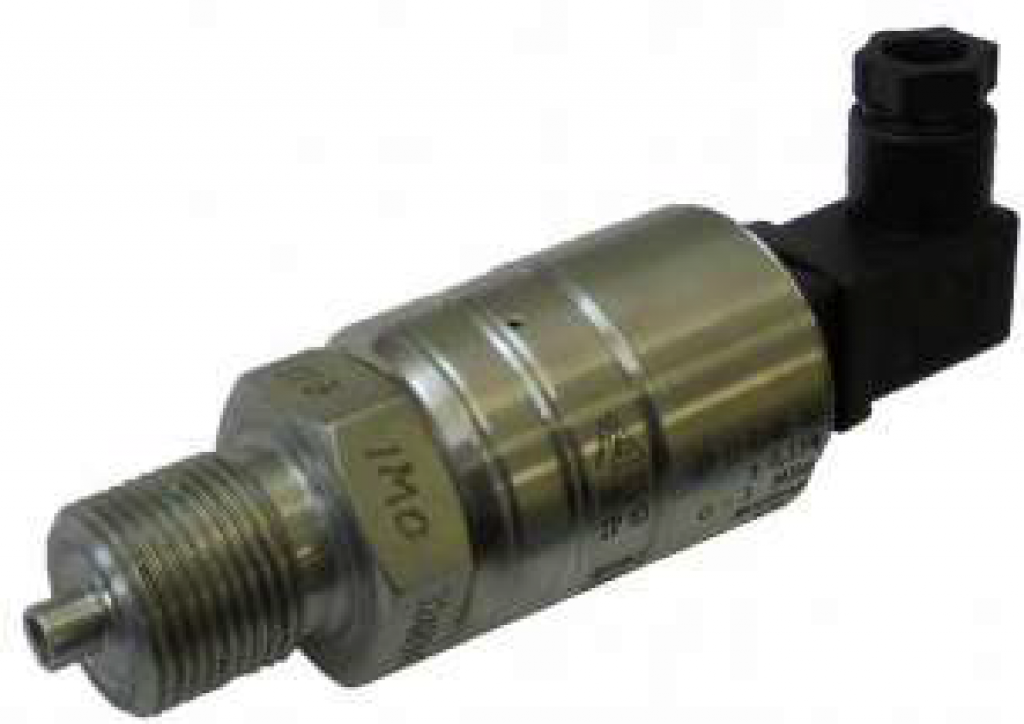

МИДА-ДИ-15-М

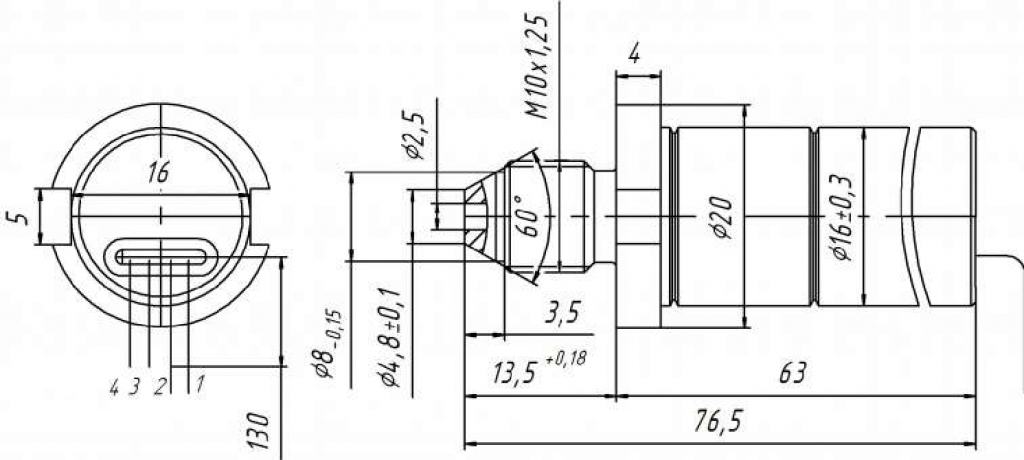

МИДА-ДИ-15-М-А

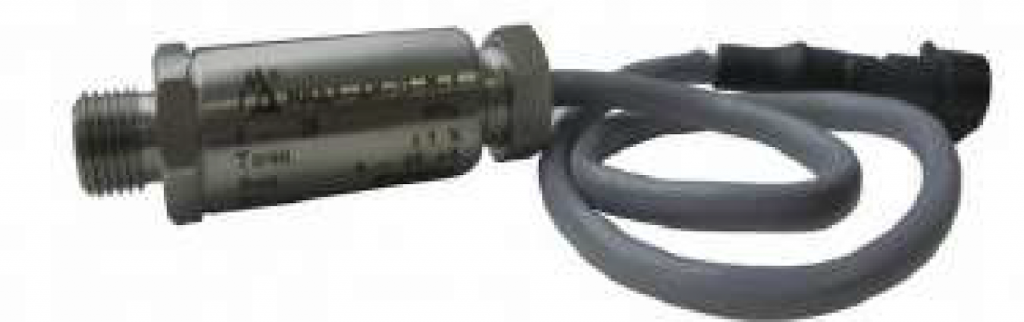

МИДА-ДИ-15-М-1

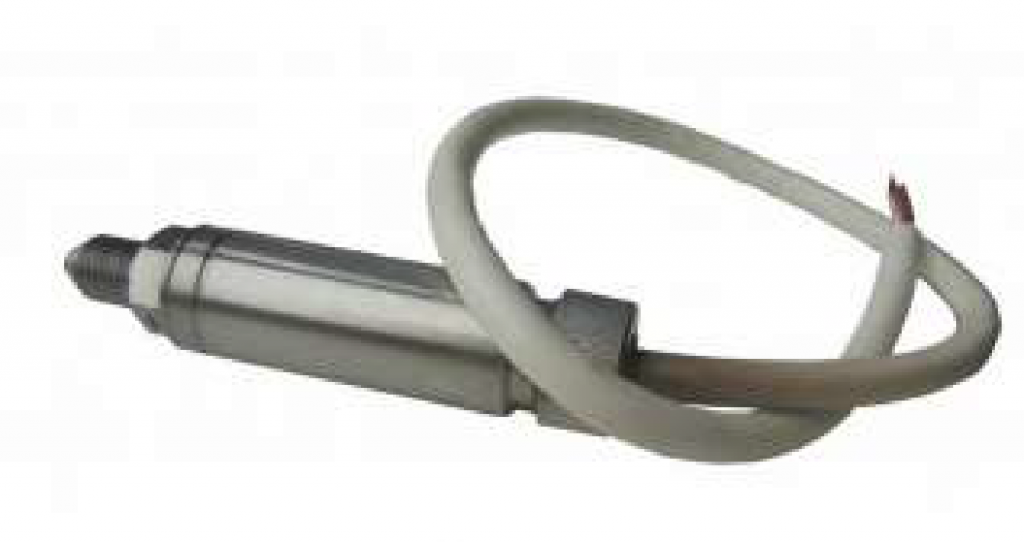

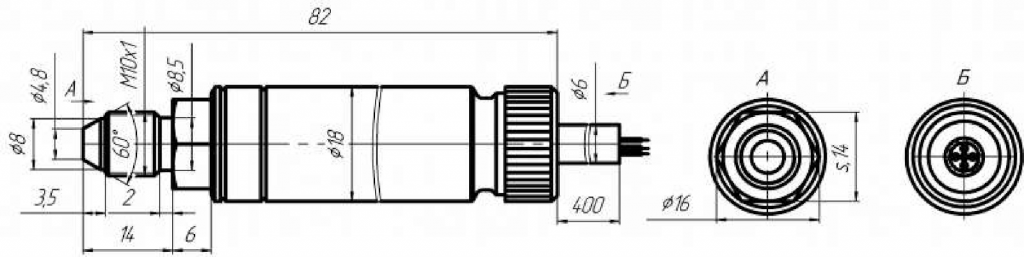

МИДА-ДИ-15-М-2

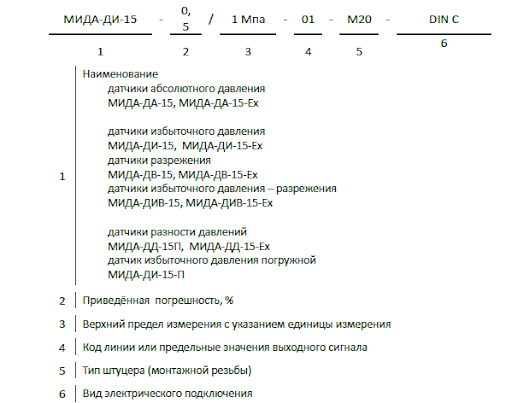

Схема заказа датчиков МИДА-15

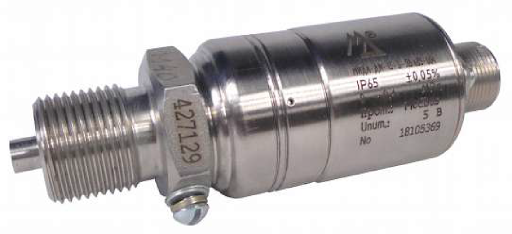

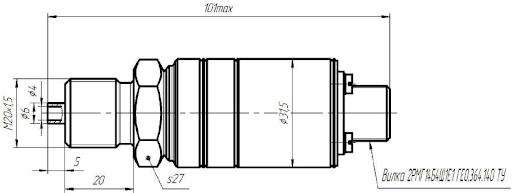

Эталонный датчик давления МИДА-ДИ-15-Э

Датчик МИДА-ДИ-15-Э предназначен для высокоточного измерения избыточного давления жидкостей и газов. Датчики могут использоваться как в качестве высокоточного (эталонного) средства измерения давления, так и в составе калибраторов давления при поверке измерительных преобразователей давления и манометров.

Датчик МИДА-ДИ-15-Э может применяться в качестве цифрового манометра при подключении к компьютеру или смартфону через адаптер USB. Управление работой датчика и регистрация показаний производится с помощью ПО MIDA. Датчик может быть аттестован как эталон 1-го или 2-го разряда.

Технические характеристики МИДА-ДИ-15-Э

Вид измеряемого давления	Избыточное
Диапазоны измеряемых давлений, МПа	От 0-0,01 до 0-250
Пределы допускаемой основной приведенной погрешности, выраженные в процентах от номинального диапазона изменения выходного сигнала, не более, ±%	0,05
Диапазон рабочих температур, С	+10…+35
Выходной сигнал	RS-485/Modbus RTU
Тип подключения	Разъем ПР4 (2РМГ14)
Степень пылевлагозащиты	IP65
Вибропрочность	N1
Межповерочный интервал	1 год

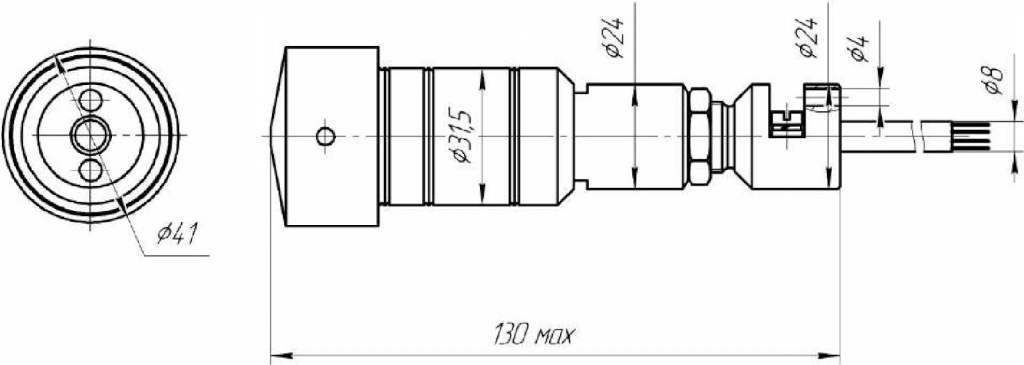

Датчик избыточного давления МИДА-ДИ-15-П (Погружной)

Датчики МИДА-ДИ-15-П представляют собой преобразователи гидростатического давления с открытой измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем, с аналоговым или цифровым выходным сигналом. Данная модель характеризуется возможностью работы внутри жидкости. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет открытую измерительную мембрану от механических повреждений. Датчики данной модели могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и ЖКХ: водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.

Технические характеристики МИДА-ДИ-15-П

Вид измеряемого давления		Избыточное
Диапазоны измеряемых давлений, МПа		0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,6; 0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6
Пределы допускаемой основной приведенной погрешности, выраженные в процентах от номинального диапазона изменения выходного сигнала, не более, ±%		0,5
Диапазон рабочих температур, С		-40…+80
Степень пылевлагозащиты		IP68
Тип штуцера		M39x1,5
Вид и маркировка взрывозащиты		«Искробезопасная электрическая цепь»: POExial/0ExiaIIBT4
Длина кабеля (глубина погружения, зависит от типа выходного сигнала)		2 м и более (по заказу)
Выходной сигнал/ напряжение питания	Цифровой выходной сигнал	UART/Mida	3,0…3,6В/4,5…12В
		RS-485/Mida	4,5…12В
		RS-485/Modbus	3,0…12В
	Аналоговый выходной сигнал	0,4-2В	3,0…4,0В
		0,5-4,5В	4,5…5,5В
		4-20мА	9…36В
