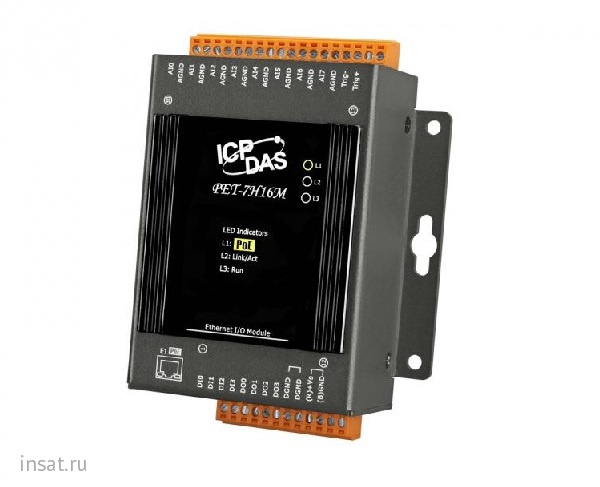

PET-7H16M ICP DAS

Модуль ввода-вывода PET-7H16M

• Поддержка Modbus TCP: Slave
• Каналов аналогового ввода: 8
• Всего каналов дискретного ввода: 4
• Всего каналов дискретного вывода: 4

Конструктивное исполнение
Конструкция корпуса: Металлический корпус
Вид монтажа: Монтаж на стене
Сетевые интерфейсы
Портов 10/100 Mbit/s: 1
Разъем порта 10/100 Mbit/s: 1xRJ-45
Промышленные интерфейсы/протоколы
Поддержка Modbus TCP: Slave
Аналоговый ввод
Каналов аналогового ввода: 8
Каналов с общим проводом: 8
Диапазон входного сигнала по напряжению: +/-5 В, +/-10 В
Частота выборки АЦП: 200 кГц
Разрядность АЦП: 16 Бит
Точность измерений (+/-): 0.05 % (от измеряемого диапазона)
Дискретный ввод
Всего каналов дискретного ввода: 4
Тип: Контакт с внешним питанием
Приемник/Источник: Контакт с внешним питанием: Приемник/Источник
Логическая 1 контакта с внешним питанием: 5 ... 30 В
Логический 0 контакта с внешним питанием: 0 ... 1 В
Дискретный вывод
Всего каналов дискретного вывода: 4
Тип: Открытый коллектор
Приемник/источник: Приемник
Выходное напряжение: 5 ... 30 В
Максимальный выходной ток: 100 мА
Требования по питанию
Входное напряжение питания DC: 12 ... 48 В
Потребляемая мощность: 2.6 Вт
Условия эксплуатации
Температура эксплуатации: -25 ... 75 °С
Влажность: 10 ... 90 % (без конденсации)
Условия хранения
Температура: -30 ... 80 °С
Габариты
Ширина: 76 мм
Высота: 120 мм
Глубина: 38 мм
Стандарты и сертификаты
Электромагнитная совместимость (EMS): МЭК 61000-4-2, МЭК 61000-4-4
Вес брутто: 0.35 кг

Технические характеристики
Серия	PET-7000
DI (дискретный ввод)	4
DO (дискретный вывод)	4
AI (аналоговый ввод)	8
