Манометр ТМ5 (ТМ-510.05) РОСМА РОСМА

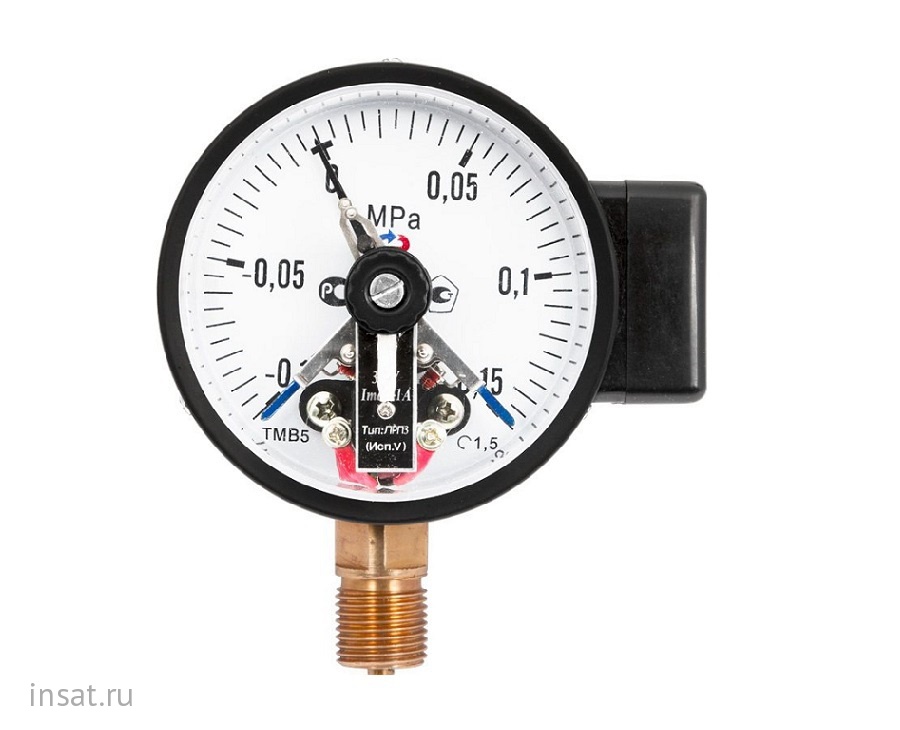

Манометр ТМ5 (ТМ-510.05)
Производитель: РОСМА
Серия: С электроконтактной приставкой (электроконтактные)
Тип прибора (КИПиА): Манометр
Диаметр корпуса: 100 мм
Коррозионностойкость: Нет
Виброустойчивость: Нет
Электроконтактная приставка: Есть
Класс точности: 1,5
Номер по каталогу: 84799 Производитель: РОСМА Цена: 2 720.00 q ( с НДС )
Купить Добавить в сравнение Перейти к сравнению
Описание: Манометр с электроконтактной приставкой (электроконтактный), серия 10, диаметр 100 мм
  • Техническое описание
  • Документация
Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за манометр с диапазоном показаний давлений 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10  и резьбой М20х1.5.
Цены на манометры с другим диапазоном показаний давлений приведены в таблице ниже.

Манометр ТМ-510.05, диаметр 100, класс 1,5, резьба М20х1,5 Руб. с НДС, шт.
ТМ-510Р.05 (0-0,1МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-0,16МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-0,25МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-0,4МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-0,6МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-1МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-1,6МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-2,5МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-4МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-6МРа) М20х1,5.150С.1,5 2 720
ТМ-510Р.05 (0-10МРа) М20х1,5.150С.1,5 2 720

ТМ-510Р.05 (0-16МРа) М20х1,5.150С.1,5 2 815
ТМ-510Р.05 (0-25МРа) М20х1,5.150С.1,5                 2 815
ТМ-510Р.05 (0-40МРа) М20х1,5.150С.1,5 2 815
ТМ-510Р.05 (0-60МРа) М20х1,5.150С.1,5 2 815
ТМ-510Р.05 (0-100МРа) М20х1,5.150С.1,5 4 285
Манометр ТМ-510.05, диаметр 100, класс 1,5, резьба G1/2
ТМ-510Р.05 (0-0,1МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-0,16МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-0,25МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-0,4МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-0,6МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-1МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-1,6МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-2,5МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-4МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-6МРа) G1/2.150С.1,5 2 720
ТМ-510Р.05 (0-10МРа) G1/2.150С.1,5 2 720

ТМ-510Р.05 (0-16МРа) G1/2.150С.1,5 2 815
ТМ-510Р.05 (0-25МРа) G1/2.150С.1,5 2 815
ТМ-510Р.05 (0-40МРа) G1/2.150С.1,5 2 815
ТМ-510Р.05 (0-60МРа) G1/2.150С.1,5 2 815
ТМ-510Р.05 (0-100МРа) G1/2.150С.1,5 4 285

Стандартная электрическая схема – Исполнение V (05), ТМ-510, ТМ-610 могут быть исполнений I…VI (01…06); ТВ-510, ТВ-610 – исполнений I, II или V (01, 02 или 05); ТМВ-510, ТМВ-610 – исполнений I, II, V или VI (01, 02, 05 или 06).

Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.


Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.


Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.


ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.


ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.


Варианты исполнения манометров

ЗАО «Росма» выпускает одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:

  • Электрическая схема:
  • исполнение I (ОЗ — один замыкающий контакт)
  • исполнение II (ОР — один размыкающий контакт)
  • исполнение III (ЛРПР — левый размыкающий, правый размыкающий)
  • исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий)
  • исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
  • исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
    • максимальное напряжение: -220 В, ~380 В
    • максимальный ток: 1, А
    • максимальная разрывная мощность контактов: 30 Вт, 50 В•А



      Диаметр корпуса 		 100, 150 мм
 Класс точности  1,5
 Диапазон показаний давлений
ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ* −0,1…0 МПа
ТМВ** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — только исполнение I, II, V.

** — только исполнение I, II, V, VI

 Диапазон рабочих температур, °C  Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
 Конструкция  Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
 Принцип действия  Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
 Электриеская схема  Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ)
Двухконтактная — Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ), Исп. VI (ЛРПР — ТМВ)
 Тип контактов  с магнитным поджатием, серебряное покрытие
 Максимальное напряжение  −220 В, ~380 В
 Максимальный ток  1А
 Максимальная разрывная мощность контактов  30 Вт, 50 В·А
 Минимальные электрические характеристики  Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
 Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний  ±4
 Корпус  IP40, сталь 10, цвет черный
 Кольцо  Сталь 10, цвет черный
 Штуцер  Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
 Чувствительный элемент  Медный сплав (100 МПа — сталь 38ХМ)
 Трибко-секторный механизм  Медный сплав
 Циферблат  Алюминий, шкала черная на белом фоне
 Стекло  Органическое
 Подключение  Через клеммную коробку на корпусе
 Приесоединение  Радиальное
 Резьба присоединения  G½ или М20×1,5
 Межповерочный интервал  2 года
 Техническая документация  ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

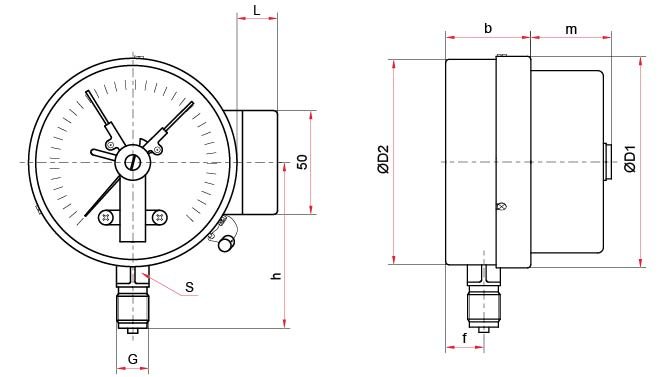

Радиальное присоединение
РОСМА Тип ТМ (ТВ, ТМВ), серия 10 радиальное присоединение.jpg

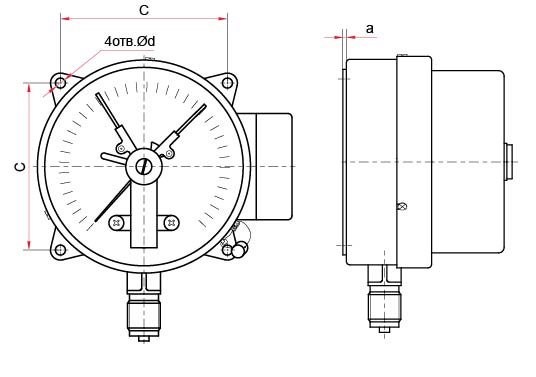

Радиальное присоединение с задним фланцем
РОСМА Тип ТМ (ТВ, ТМВ), серия 10 Радиальное присоединение с задним фланцем.jpg
Основные размеры (мм), вес (кг):
Ø D1 D2 b h f m L S G С a d Вес
100 100 98 43 83 16 39 20 17 G½ или M20×1,5 80 3 5,5 0,42
150 152 149 49 106 17 38 20 17 128 4 7 0,70

Карта заказа

Тип манометр ТМ
вакуумметр ТВ
мановакуумметр ТМВ
Диаметр корпуса 100 мм 5
150 мм 6
Материал корпуса сталь 1
Материал штуцера и чувствительного элемента  медный сплав 0
Присоединение (расположение штуцера) радиальное Р
радиальное с задним фланцем
 		РКТ
Гидрозаполнение нет 0
Электроконтактная приставка Исполнение I (ОЗ) 1
Исполнение II (ОР) 2
Исполнение III (ЛРПР) 3
Исполнение IV (ЛЗПЗ) 4
Исполнение V (ЛРПЗ) 5
Исполнение VI (ЛЗПР) 6
Диапазон показаний ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ −0,1…0 МПа
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
Резьба присоединения    М20×1,5; G½
Класс точности 1,5


Пример обозначения:
ТМ − 5 1 0 РКТ. 05 (0−10 МПа) G½. 1,5

Технические характеристики
Серия С электроконтактной приставкой (электроконтактные)
Тип прибора (КИПиА) Манометр
Диаметр корпуса 100 мм
Коррозионностойкость Нет
Виброустойчивость Нет
Электроконтактная приставка Есть
Класс точности 1,5
РОСМА Тип ТМ (ТВ, ТМВ), серия 10, электроконтактные. Спецификация
