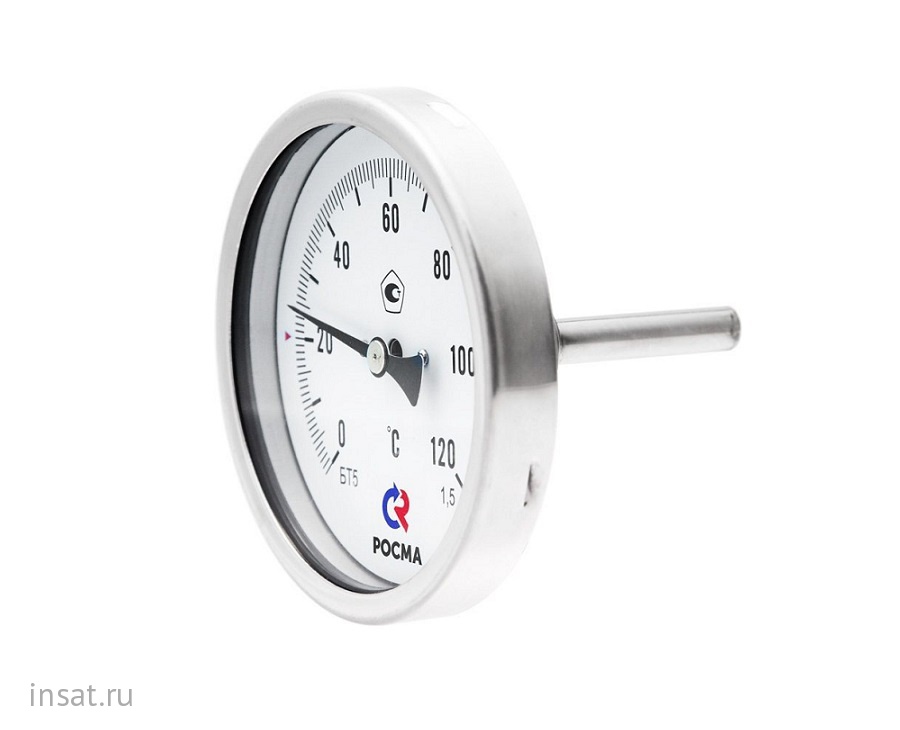

Термометр БТ-71 (БТ-71.220) РОСМА

Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за термометр с диапазоном показаний температур -30...50С, погружной частью 64 мм и классом точности 1,5.
Цены на другие модификации термометра приведены в таблице ниже.

Термометр БТ-71.220, диаметр корпуса 150 мм, класс 1,5	Цена с НДС, руб.
БТ-71.220 (-30…+50С) G1/2.64.1,5	4 095
БТ-71.220 (-30…+50С) G1/2.100.1,5	4 230
БТ-71.220 (-30…+50С) G1/2.150.1,5	4 490
БТ-71.220 (-30…+50С) G1/2.200.1,5	4 665
БТ-71.220 (-30…+50С) G1/2.250.1,5	4 850
БТ-71.220 (-30…+50С) G1/2.300.1,5	4 995
БТ-71.220 (0…100С) G1/2.64.1,5	4 095
БТ-71.220 (0…100С) G1/2.100.1,5	4 230
БТ-71.220 (0…100С) G1/2.150.1,5	4 490
БТ-71.220 (0…100С) G1/2.200.1,5	4 665
БТ-71.220 (0…100С) G1/2.250.1,5	4 850
БТ-71.220 (0…100С) G1/2.300.1,5	4 995
БТ-71.220 (0…120С) G1/2.64.1,5	4 095
БТ-71.220 (0…120С) G1/2.100.1,5	4 230
БТ-71.220 (0…120С) G1/2.150.1,5	4 490
БТ-71.220 (0…120С) G1/2.200.1,5	4 665
БТ-71.220 (0…120С) G1/2.250.1,5	4 850
БТ-71.220 (0…120С) G1/2.300.1,5	4 995
БТ-71.220 (0…160С) G1/2.64.1,5	4 095
БТ-71.220 (0…160С) G1/2.100.1,5	4 230
БТ-71.220 (0…160С) G1/2.150.1,5	4 490
БТ-71.220 (0…160С) G1/2.200.1,5	4 665
БТ-71.220 (0…160С) G1/2.250.1,5	4 850
БТ-71.220 (0…160С) G1/2.300.1,5	4 995
БТ-71.220 (0…200С) G1/2.64.1,5	4 095
БТ-71.220 (0…200С) G1/2.100.1,5	4 230
БТ-71.220 (0…200С) G1/2.150.1,5	4 490
БТ-71.220 (0…200С) G1/2.200.1,5	4 665
БТ-71.220 (0…200С) G1/2.250.1,5	4 850
БТ-71.220 (0…200С) G1/2.300.1,5	4 995
БТ-71.220 (0…250С) G1/2.64.1,5	4 095
БТ-71.220 (0…250С) G1/2.100.1,5	4 230
БТ-71.220 (0…250С) G1/2.150.1,5	4 490
БТ-71.220 (0…250С) G1/2.200.1,5	4 665
БТ-71.220 (0…250С) G1/2.250.1,5	4 850
БТ-71.220 (0…250С) G1/2.300.1,5	4 995
БТ-71.220 (0…350С) G1/2.64.1,5	4 095
БТ-71.220 (0…350С) G1/2.100.1,5	4 230
БТ-71.220 (0…350С) G1/2.150.1,5	4 490
БТ-71.220 (0…350С) G1/2.200.1,5	4 665
БТ-71.220 (0…350С) G1/2.250.1,5	4 850
БТ-71.220 (0…350С) G1/2.300.1,5	4 995
БТ-71.220 (0…450С) G1/2.64.1,5	4 095
БТ-71.220 (0…450С) G1/2.100.1,5	4 230
БТ-71.220 (0…450С) G1/2.150.1,5	4 490
БТ-71.220 (0…450С) G1/2.200.1,5	4 665
БТ-71.220 (0…450С) G1/2.250.1,5	4 850
БТ-71.220 (0…450С) G1/2.300.1,5	4 995

Стандартно эти приборы поставляются с классом точности 1,5. Возможно изготовление приборов с классом точности 1,0, при этом к цене прибора необходимо прибавить 10%.
БТ-71.220 – заказная позиция.

Тип БТ, серия 220. Коррозионностойкий термометр с осевым присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса	100 (150 мм - под заказ)
Класс точности	1,5 (1,0 - под заказ)
Диапазон показаний температур	−30…+50 °С 0…+100 °С 0…+120 °С 0…+160 °С 0…+200 °С 0…+250 °С 0…+350 °С 0…+450 °С
Рабочая температура	Окружающая среда: −40…+60 °C (длина погружной части 64 мм) −60…+60 °C (длина погружной части 100 мм и более)
Длина погружной части, мм	46 (кроме Ø150), 64, 100, 150, 200, 250, 300 мм (под заказ возможно изготовление погружной части длиной до 1600 мм)
Корпус	IP54 (IP65 под заказ), нержавеющая сталь 08Х18Н10
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Шток	Нержавеющая сталь 08Х18Н10
Чувствительный элемент	Биметаллическая спираль
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Осевое
Комплектность	Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)
Резьба присоединения	на штоке — G½ (под заказ М20х1,5)
Рабочее давление	на штоке: 10 МПа  на гильзе из нержавеющей стали: 25 МПа  (под заказ)
Регулировка	На штоке (для Ø63) или на корпусе с тыльной стороны
Межповерочный интервал	3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С 2 года — для всех остальных диапазонов
Техническая документация	ТУ 4211-001-4719015564-2008

Осевое присоединение

Основные размеры (мм), вес (кг)

Ø	D1	D3	b	L	L1	S	G	Вес
100	111	10	28	64, 100, 150, 200, 250, 300*	10	22	G½	0,32

* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм)

Карта заказа

Тип	Биметаллический термометр	БТ
Диаметр корпуса	100 мм	5
	150 мм	7
Присоединение	осевое	1
Материал штока	нержавеющая сталь	2
Материал корпуса и кольца	нержавеющая сталь	2
Материал гильзы	без гильзы	0
Диапазон показаний		−30…+50 °C
		0…+100 / 120 / 160 / 200 / 250 / 350 / 450 / 600 °C
Резьба присоединения		G½; М20×1,5
Длина погружной части		64 / 100 / 150 / 250 / 300 мм
Класс точности		1,0 / 1,5

Пример обозначения:
БТ − 5 1. 2 2 0 (0–120 °C) G½. 64. 1,5

Технические характеристики
Серия	Коррозионностойкие
Тип прибора (КИПиА)	Термометр
Диаметр корпуса	150 мм
Коррозионностойкость	Есть
Виброустойчивость	Нет
Соединение	Осевое
