Термометр БТ-74 (БТ-74.220) РОСМА

Приборы  с гос. поверкой и заводским номером, занесенные во ФГИС Аршин, штамп о поверке на приборе и общий паспорт с печатью ОТК.
Свидетельство о поверке  - по запросу
Индивидуальный паспорт со штампом о поверке - по запросу

Цена указана за термометр с диапазоном показаний температур -30...50С, погружной частью 64 мм и классом точности 1,5.
Цены на другие модификации термометра приведены в таблице ниже.

Термометр БТ-74.220, диаметр корпуса 150 мм, класс 1,5	Руб. с НДС за шт.
БТ-74.220 (-30…+50С) G1/2.64.1,5	7 690
БТ-74.220 (-30…+50С) G1/2.100.1,5	7 910
БТ-74.220 (-30…+50С) G1/2.150.1,5	8 145
БТ-74.220 (-30…+50С) G1/2.200.1,5	8 325
БТ-74.220 (-30…+50С) G1/2.250.1,5	8 460
БТ-74.220 (-30…+50С) G1/2.300.1,5	8 610
БТ-74.220 (0…60С) G1/2.64.1,5	7 690
БТ-74.220 (0…60С) G1/2.100.1,5	7 910
БТ-74.220 (0…60С) G1/2.150.1,5	8 145
БТ-74.220 (0…60С) G1/2.200.1,5	8 325
БТ-74.220 (0…60С) G1/2.250.1,5	8 460
БТ-74.220 (0…60С) G1/2.300.1,5	8 610
БТ-74.220 (0…100С) G1/2.64.1,5	7 690
БТ-74.220 (0…100С) G1/2.100.1,5	7 910
БТ-74.220 (0…100С) G1/2.150.1,5	8 145
БТ-74.220 (0…100С) G1/2.200.1,5	8 325
БТ-74.220 (0…100С) G1/2.250.1,5	8 460
БТ-74.220 (0…100С) G1/2.300.1,5	8 610
БТ-74.220 (0…120С) G1/2.64.1,5	7 690
БТ-74.220 (0…120С) G1/2.100.1,5	7 910
БТ-74.220 (0…120С) G1/2.150.1,5	8 145
БТ-74.220 (0…120С) G1/2.200.1,5	8 325
БТ-74.220 (0…120С) G1/2.250.1,5	8 460
БТ-74.220 (0…120С) G1/2.300.1,5	8 610
БТ-74.220 (0…160С) G1/2.64.1,5	7 690
БТ-74.220 (0…160С) G1/2.100.1,5	7 910
БТ-74.220 (0…160С) G1/2.150.1,5	8 145
БТ-74.220 (0…160С) G1/2.200.1,5	8 325
БТ-74.220 (0…160С) G1/2.250.1,5	8 460
БТ-74.220 (0…160С) G1/2.300.1,5	8 610
БТ-74.220 (0…250С) G1/2.64.1,5	7 690
БТ-74.220 (0…250С) G1/2.100.1,5	7 910
БТ-74.220 (0…250С) G1/2.150.1,5	8 145
БТ-74.220 (0…250С) G1/2.200.1,5	8 325
БТ-74.220 (0…250С) G1/2.250.1,5	8 460
БТ-74.220 (0…250С) G1/2.300.1,5	8 610
БТ-74.220 (0…300С) G1/2.64.1,5	7 690
БТ-74.220 (0…300С) G1/2.100.1,5	7 910
БТ-74.220 (0…300С) G1/2.150.1,5	8 145
БТ-74.220 (0…300С) G1/2.200.1,5	8 325
БТ-74.220 (0…300С) G1/2.250.1,5	8 460
БТ-74.220 (0…300С) G1/2.300.1,5	8 610
БТ-74.220 (0…350С) G1/2.64.1,5	7 690
БТ-74.220 (0…350С) G1/2.100.1,5	7 910
БТ-74.220 (0…350С) G1/2.150.1,5	8 145
БТ-74.220 (0…350С) G1/2.200.1,5	8 325
БТ-74.220 (0…350С) G1/2.250.1,5	8 460
БТ-74.220 (0…350С) G1/2.300.1,5	8 610
БТ-74.220 (0…450С) G1/2.64.1,5	7 690
БТ-74.220 (0…450С) G1/2.100.1,5	7 910
БТ-74.220 (0…450С) G1/2.150.1,5	8 145
БТ-74.220 (0…450С) G1/2.200.1,5	8 325
БТ-74.220 (0…450С) G1/2.250.1,5	8 460
БТ-74.220 (0…450С) G1/2.300.1,5	8 610

Стандартно эти приборы поставляются с классом точности 1,5. Возможно изготовление приборов с классом точности 1,0, при этом к цене прибора необходимо прибавить 10%.

Тип БТ, серия 220. Коррозионностойкий термометр с универсальным (поворотно-откидным корпусом) присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса	80, 100, 150 мм
Класс точности	1,5 (1,0 - под заказ)
Диапазон показаний температур	−30…+50 °С 0…+60 °С 0…+100 °С 0…+120 °С 0…+160 °С 0…+250 °С 0…+300 °С 0…+350 °С 0…+450 °С
Рабочая температура	Окружающая среда: −60…+60 °C
Длина погружной части, мм	46*, 64, 100, 150, 200, 250, 300** мм (под заказ возможно изготовление погружной части длиной до 1600 мм)** * — для Ø80. ** — кроме Ø80.
Корпус	IP54 (IP65 под заказ),  нержавеющая сталь 08Х18Н10,  угол поворота до 90°
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Шток	Нержавеющая сталь 08Х18Н10
Чувствительный элемент	Биметаллическая спираль
Циферблат	Алюминий, шкала черная на белом фоне
Стекло	Минеральное
Присоединение	Осевое присоединение поворотного механизма
Комплектность	Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)
Резьба присоединения	на штоке — G½ (под заказ М20х1,5)
Рабочее давление	на штоке: 10 МПа  на гильзе из нержавеющей стали: 25 МПа  (под заказ)
Регулировка	На корпусе с тыльной стороны
Техническая документация	ТУ 4211-001-4719015564-2008

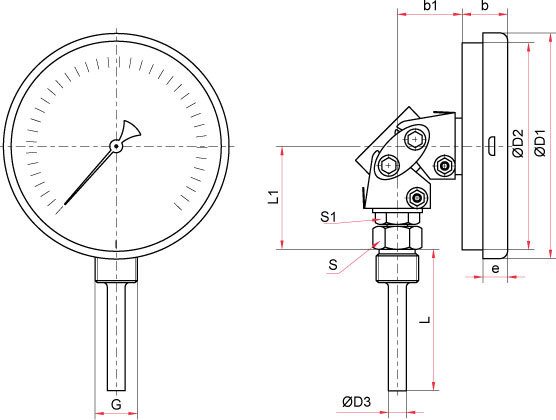

Универсальное присоединение (Ø80, 100, 150 мм)

Основные размеры (мм), вес (кг)

Ø	D1	D2	D3	b	b1	e	L	L1	S	S1	G	Вес
80	84	75	10	18	36	10	64, 100, 150, 200, 250	52	22	17	G½	0,35
100	107	88	10	19	36	10	64, 100, 150, 200, 250, 300*	52	22	17		0,38
150	160	149	10	21	36	17	64, 100, 150, 200, 250, 300*	52	22	17		0,63

* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)

Карта заказа

Тип	Биметаллический термометр	БТ
Диаметр корпуса	80 мм	4
	100 мм	5
	150 мм	7
Присоединение	универсальное, с откидным корпусом	4
Материал штока	нержавеющая сталь	2
Материал корпуса и кольца	нержавеющая сталь	2
Материал гильзы	без гильзы	0
Диапазон показаний		−30…+50 °C
		0…60 / 100 / 120 / 160 / 250 / 350 / 450 °C
Резьба присоединения		G½; М20×1,5
Длина погружной части		46 / 64 / 100 / 150 / 200 / 250 / 300 мм
Класс точности		1,0 / 1,5

Пример обозначения:
БТ − 4 4. 2 2 0 (0–160 °C) G½. 64. 1,5

Технические характеристики
Серия	Коррозионностойкие
Тип прибора (КИПиА)	Термометр
Диаметр корпуса	150 мм
Коррозионностойкость	Есть
Виброустойчивость	Нет
Соединение	Универсальное
