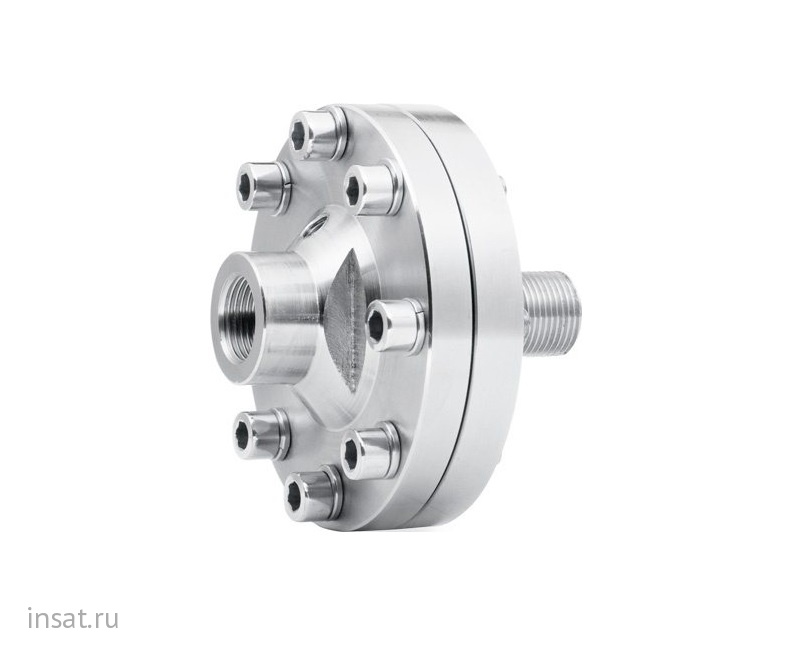

Мембранный разделитель сред РМ-Н11 РОСМА

Тип РМ. Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к средству измерения через разделительную мембрану и нейтральную жидкость.

Область применения: все отрасли промышленности, где требуется защита прибора.

При поставке разделителя в сборе с маномет­ром, заполнение осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа	ТМ    0…0,1 / 0,16 / 0,25 / 0,4 ТВ −0,1…0 ТМВ −0,1…0,15 / 0,3 РПД-И 0...0,1 / 0,4
Диапазон рабочих температур, °C	−50…+200 °C −50…+100 °C (с гидрозаполнением)
Корпус	Нержавеющая сталь 08Х17Н13М2
Нижний фланец	Нержавеющая сталь 08Х17Н13М2
Верхний фланец	Нержавеющая сталь 08Х17Н13М2
Мембрана	Нержавеющая сталь  08Х17Н13М2 (дополнительное фторопластовое покрытие под заказ)
Диаметр проходного отверстия	10 мм
Резьба присоединения	к средству измерения — внутренняя M20×1,5 к процессу — наружная М20×1,5 или G½
Разделительная жидкость	ПМС–20 (ГОСТ13032–77) По заказу возможно заполнение другой разделительной жидкостью
Объем, вытесняемый под действием максимального давления	2,5 см³
Заливное отверстие	Есть
Дополнительная погрешность вносимая разделителем	±0,5% Дополнительная погрешность, вносимая разделителем, компенсируется настройкой манометра.
Варианты поставки	— без средства измерения — в сборе со средством измерения — в сборе со средством измерения и соеди­ни­тельным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м)
Техническая документация	ТУ 4212-004-4719015564-2013

Штуцерное присоединение на низкое давление, тип РМ-Н11


Основные размеры (мм), вес (кг), объем (мл)

Модель	D	D2	G1	G2	H	S	Вес	Объем заполняемой жидкости	Объем вытесняемой жидкости
РМ-Н11-М20×1,5	97	65	M20×1,5	M20×1,5	83	27	1,7	16,4	2,5
РМ-Н11-G½				G½
РМ-С10-М20×1,5	97	65		M20×1,5	70		1,5	15,6	2,5
РМ-С10-G½				G½
РМ-С10м-M20×1,5	88	58		M20×1,5	77		1,1	12,4	2,5
РМ-С10м-G½				G½
РМ-В10-М20×1,5	77	42		M20×1,5	87		1,0	11,4	2,5
РМ-В10-G½				G½
РМ-В10м-M20×1,5	58	38		M20×1,5	82		0,8	9,3	2,5
РМ-В10м-G½				G½

Карта заказа

Тип	Разделитель мембранный			РМ
Диапазон давлений, МПа	Низкие	ТМ	0…0,1 / 0,16 / 0,25 / 0,4	Н
		ТВ	−0,1…0
		ТМВ	−0,1…0,15 / 0,3
	Средние	ТМ	0…0,6 / 1 / 1,6 / 2,5	С
		ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	Высокие	ТМ	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100	В
Присоединение	штуцерное			1
Заливное отверстие	нет			0
	есть			1
Испонение (габариты)	стандартное
	уменьшенное			м
Резьба присоединения				M20×1,5
				G½

Пример обозначения: РМ – С 1 0 – M20×1,5

Технические характеристики
Серия	Штуцерное присоединение
