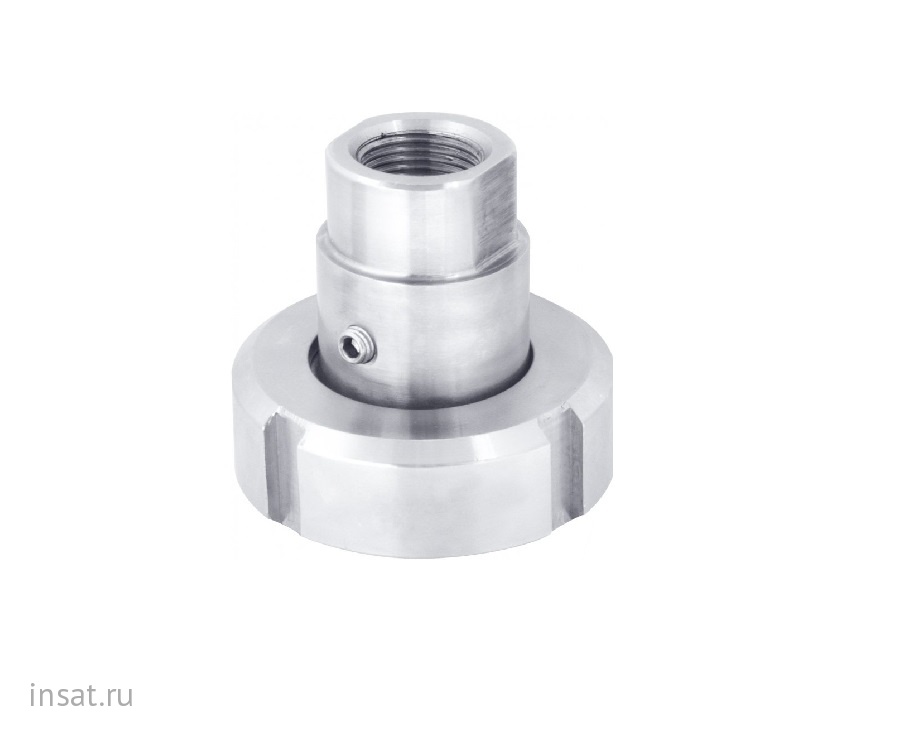

Мембранный разделитель сред РМ-M31 50 мм РОСМА

Тип РМ. Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Область применения: пищевая и фармацевтическая промышленность.

При поставке разделителя в сборе с манометром, заполнение осуществляется вакуумной установкой.

Диапазон рабочих температур, °C	−50…+200 °C −50…+100 °C (с гидрозаполнением)
Верхний фланец	Нержавеющая сталь 08Х17Н13М2
Нижний фланец	Нержавеющая сталь 08Х17Н13М2
Мембрана	Нержавеющая сталь 08Х17Н13М2
Накидная гайка	Нержавеющая сталь 08Х17Н13М2
Номинальный диаметр DN по DIN 11851, мм	50
Резьба присоединения	к средству измерения — внутренняя M20×1,5 или G1/2
Разделительная жидкость	1. Масло для пищевой промышленности HF32 (соответствует пищевым стандартам NSF и InS H1, пищевой допуск H1). 2. ПМС–20 (ГОСТ13032–77) По заказу возможно заполнение другой разделительной жидкостью.
Заливное отверстие	Есть
Дополнительная погрешность вносимая разделителем	±0,5% (компенсируется настройкой манометра)
Варианты поставки	— без средств измерений, — в сборе с манометром TM (кроме ТМ-320, -321)
Техническая документация	ТУ 4212-004-4719015564-2013
Объединение разделителей с манометрами ТМ	Диапазон рабочих давлений, МПа РМ 0,16 0,25 0,4 0,6 1 1,6 2,5 4  М31-DN50 + + + + + + + +
Объединение с преобразователями давления РПД-И	Диапазон рабочих давлений, МПа РМ 0,1 0,4 0,6 1 1,6 2,5 4  М31-DN50 + + + + + + +

Объединение:
«+» — возможно,
«–» — невозможно

Фланцевое присоединение с накидной (молочной) гайкой


Основные размеры (мм), вес (кг), объем (мл)

Модель	Для труб*	D	D2	D3	H	h	G1	G2 (DIN405)	S	Объем  заполняемой жидкости	Объем  вытесняемой жидкости	h	Вес
РМ-M31-DN50	53×1,5	92	42	68,5	45	11	M20×1,5	Rd 78×1,6"	30	7,4	3,9	11	0,7

* — Ø наружный × толщину стенки

Карта заказа

Тип	Разделитель мембранный	РМ
Модель		М
Присоединение	фланцевое с накидной гайкой	3
Заливное отверстие	есть	1
Резьба присоединения к средству измерения	М20х1,5	-
	G1/2	G
Номинальный размер мембраны DN, мм	25 / 32 / 40 / 50	DN25

Пример обозначения:
РМ – M31 – DN25

Технические характеристики
Серия	Фланцевое присоединение с молочной гайкой
