MC-8U6R RealLab

Производитель: RealLab
Серия: RealLab ПЛК серии MC
Рабочая температура: -40°C ~ +80°C
Интерфейсы (порты): RS485
Входное напряжение (U вх.), В: 10-32 В
Протокол передачи данных:
  • DCON
  • Modbus TCP/RTU/ASCII
DI (дискретный ввод): 3
DO (дискретный вывод): 6
AI (аналоговый ввод): 8
Номер по каталогу: 93965 Производитель: RealLab Цена: 19 248.00 q ( с НДС ) Описание: Программируемый логический контроллер с дисплеем и кнопками управления, 2 х RS-485, 8 универсальных аналоговых входов, 3 дискретных входа, 6 релейных выходов, 2-строчный 16-символьный LED дисплей
  • Техническое описание
  • Документация

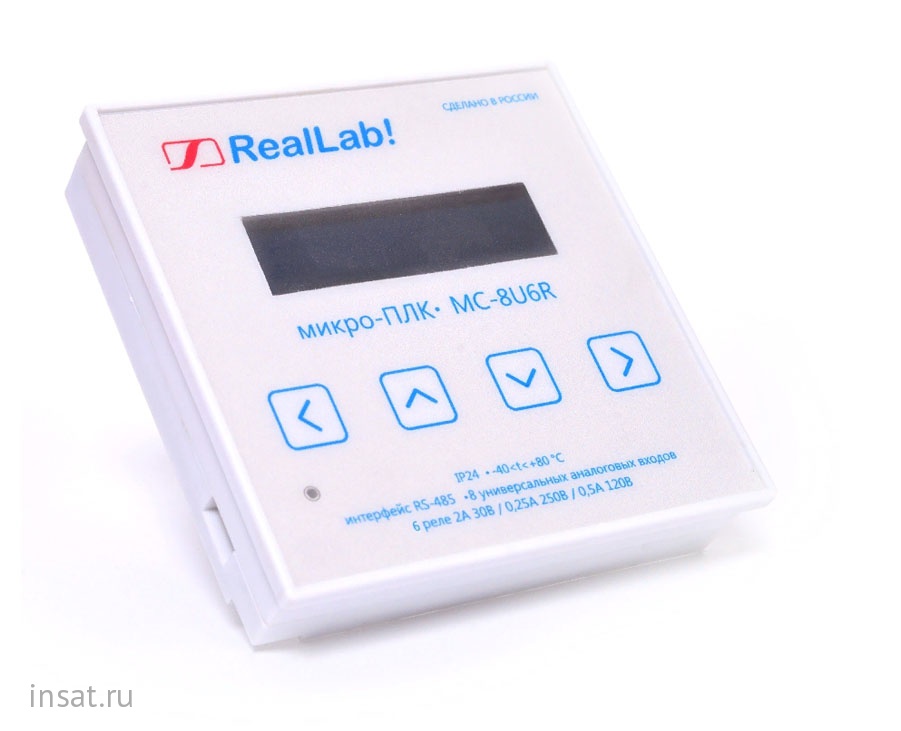

Программируемый логический контроллер с дисплеем и кнопками управления RealLab MC-8U6R

Описание серии MC:

Основным назначением ПЛК серии МС является управление технологическим оборудованием, например, установкой вакуумной формовки пластика, термошкафом, холодильником, водогрейным котлом, печью, мельницей, дробилкой, мешалкой, устройством дозирования, насосом, штамповочным прессом, конвейером, сварочной установкой, поддержание микроклимата в помещении и т.п. В то же время они могут быть использованы и для построения больших систем автоматизации. Необходимый для этого функционал наращивается с помощью модулей серии NL, поключаемых к ПЛК серии MC через интерфейс RS-485.

Отличительной особенностью ПЛК серии МС является отсутствие возможности программирования на языках МЭК, вместо этого используется среда программирования микроконтроллеров серии AVR на языке Си, например, AVR Studio. В комплекте с ПЛК поставляется библиотека функций в открытых кодах, существенно облегчающая написание собственных программ пользователя. ПЛК имеет интерфейс JTAG, что позволяет выполнять пошаговую отладку программы в реальной системе, т.е. с подключенными к ПЛК датчиками и исполнительными устройствами.

Технические характеристики RealLab MC-8U6R

Назначение: предназначен для управления технологическим оборудованием, а также для построения больших систем автоматизации
Подключение и входы: 8 универсальных аналоговых входов (возможность подключения 4 термопар или 2 термосопротивлений или 7 источников аналогового сигнала от 0 до 2В)
3 дискретных входа
6 релейных выходов
Гальваническая развязка: гальваническая развязка дискретных входов-выходов и порта RS-485 (Data2);
Память программ: FLASH 128 Кб
Память данных: EEPROM 4 Кб
SRAM 4Кб
Программирование: свободно распространяемые библиотеки для программирования на языке С под Atmel Studio 7
Протоколы: поддержка протоколов Modbus RTU и DCON
Интерфейс подключения: 2 интерфейса RS-485
Дисплей: 2-строчный 16-символьный LED дисплей высокой контрастности
Кнопки управления: 4 программируемых кнопки управления
Защиты: защита от перенапряжения и токовой перегрузки по входам-выходам, интерфейсу RS485, от перегрева, статического электричества и др.
Датчик температуры: датчик температуры платы ПЛК
Часы реального времени: часы реального времени, с автономным питанием
Температура: широкий диапазон рабочих температур (от -40 до +80 °С)
Питание: широкий диапазон напряжений питания (от +10 до +32В)
Габариты: 110х110х26 мм
Гарантия: 36 месяцев

Технические характеристики
Серия RealLab ПЛК серии MC
Рабочая температура -40°C ~ +80°C
Интерфейсы (порты) RS485
Входное напряжение (U вх.), В 10-32 В
Протокол передачи данных
  • DCON
  • Modbus TCP/RTU/ASCII
DI (дискретный ввод) 3
DO (дискретный вывод) 6
AI (аналоговый ввод) 8
