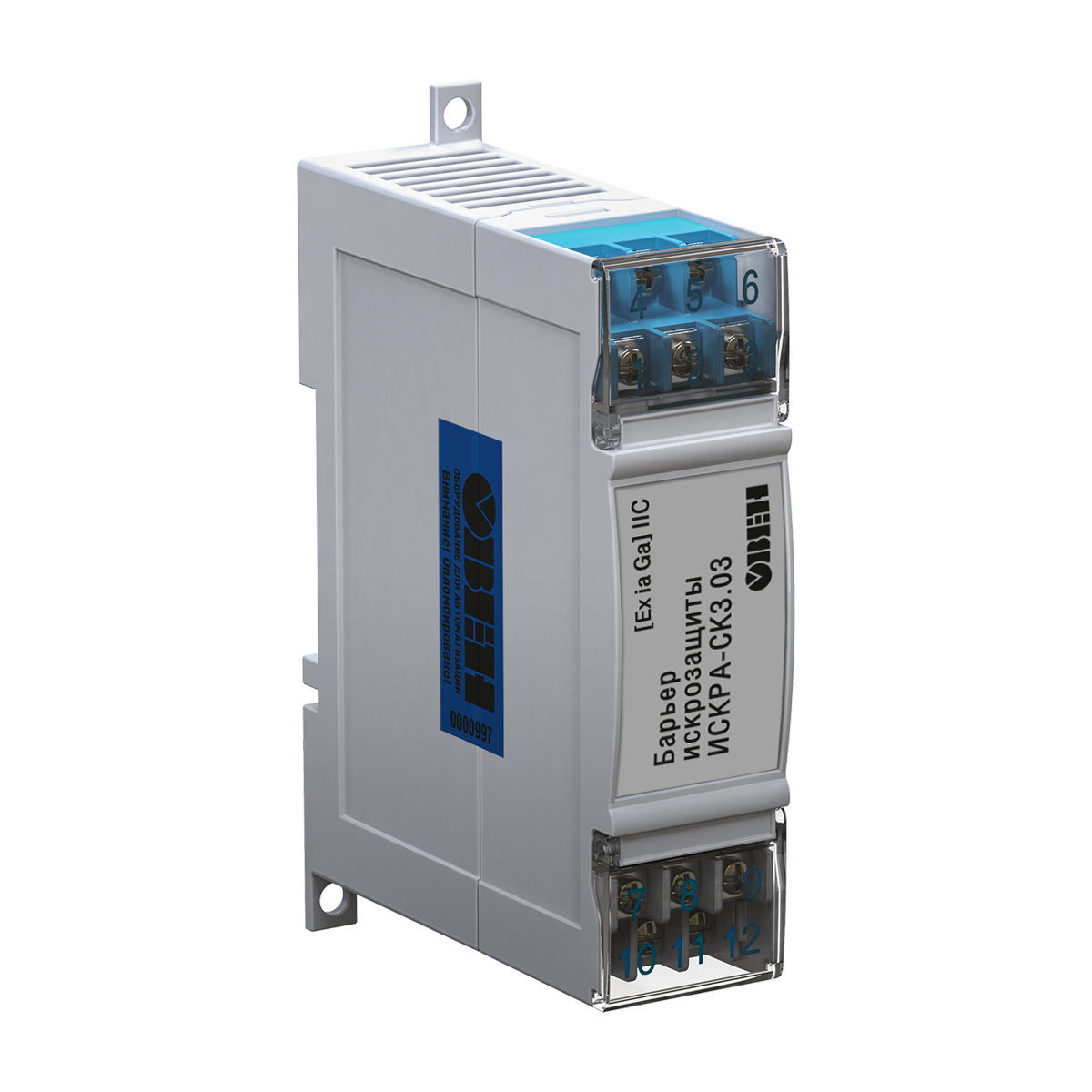

Барьер искрозащиты ОВЕН ИСКРА

Барьер искрозащиты ОВЕН ИСКРА устанавливается в электрической цепи, связывающей датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне. Барьер обеспечивает искрозащиту электрической цепи датчика путем ограничения значений напряжения и тока до искробезопасных.

Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).

Барьер ИСКРА относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – A и категорию IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 600791496) и имеет маркировку взрывозащищенности [Exia IIС].

Барьер искрозащиты предназначен для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.

Функциональные возможности

ОГРАНИЧЕНИЕ НАПРЯЖЕНИЯ И ТОКА В ЦЕПИ до искробезопасных значений при воздействии на барьер напряжения до 250 В

БАРЬЕРЫ ИМЕЮТ ИКРОБЕЗОПАСНЫЕ ЦЕПИ УРОВНЯ «ia» (особовзрывобезопасные)

ПРИГОДНЫ ДЛЯ НАИБОЛЕЕ ВЗРЫВООПАСНЫХ НЕРУДНИЧНЫХ СРЕД, например – водород, ацетилен (группа IIC)

ВЫСОКАЯ НАДЕЖНОСТЬ ВЗРЫВОЗАЩИТЫ, обеспеченная схемным решением:

– троирование полупроводниковых элементов, ограничивающих напряжение;

– двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения

Барьеры ИСКРА выпускаются в трех модификациях для различных типов датчиков

ИСКРА-АТ.01 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:

Широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В)

Выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей

Не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах

ИСКРА-ТП.01 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:

Возможность работы с источниками напряжения до 6 В

ИСКРА-ТС.01 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:

Низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей

Малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт»

Скачать описание на барьеры ИСКРА

Фото

Модель

Цена

ИСКРА-ТП.03

Производитель: Овен

ИСКРА пассивный барьер искрозащиты Ex ia Ga IIC для подключения датчиков с унифицированным сигналом тока, максимальное выходное напряжение 7, 2 В

3 600.00 q

Купить

ИСКРА-ТС.03

Производитель: Овен

ИСКРА пассивный барьер искрозащиты Ex ia Ga IIC для подключения датчиков с унифицированным сигналом тока, максимальное выходное напряжение 13, 7В

3 600.00 q

Купить

ИСКРА-АТ.03

Производитель: Овен

ИСКРА пассивный барьер искрозащиты Ex ia Ga IIC для подключения датчиков с унифицированным сигналом тока, максимальное выходное напряжение 28, 4 В

3 600.00 q

Купить

ИСКРА-АТ.02

Производитель: Овен

Барьер искрозащиты тип АТ, для подключения датчиков с выходом 0...5 мА, 0(4)...20 мА, сертификат [Exia]IIC
Оборудование снято с производства! < / b>Замена ИСКРА-АТ.03

По запросу

ИСКРА-ТП.02

Производитель: Овен

Барьер искрозащиты тип ТП, для подключения термопар и датчиков с выходом -1... + 1 В, сертификат [Exia]IIC
Оборудование снято с производства!< / b> Замена ИСКРА-ТП.03

По запросу

ИСКРА-ТС.02

Производитель: Овен

Барьер искрозащиты тип ТС, для подключения датчиков типа ТСМ / ТСП, сертификат [Exia]IIC
Оборудование снято с производства!< / b> Замена ИСКРА-ТС.03

По запросу
