Назначение регулятора ОВЕН ТРМ1
Регулятор-измеритель ОВЕН ТРМ1 предназначен для измерения и регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности регуляторов: 0,5/0,25.
Исполнения измерителя-регулятора ОВЕН ТРМ1
ТРМ1 выпускается в корпусах 4-х типов:
- ТРМ1-Н - настенное исполнение,
- ТРМ1-Щ1 - щитовое исполнение1,
- ТРМ1-Щ2 - щитовое исполнение 2,
- ТРМ1-Д - исполнение для монтажа на DIN-рейку.
Основные функции регулятора
- УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- РЕГУЛИРОВАНИЕ входной величины по двухпозиционному и п закону
- ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
- ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
- ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модификация по типу выхода И)
- ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модификация по типу выхода С3)
- ИНДИКАЦИЯ текущих значений измеренной величины или уставки на встроенном 4-х разрядном светодиодном цифровом индикаторе
- ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц
- ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков во всех модификациях прибора
- ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
- СОХРАНЕНИЕ НАСТРОЕК при отключении питания
- ЗАЩИТА НАСТРОЕК от несанкционированных изменений

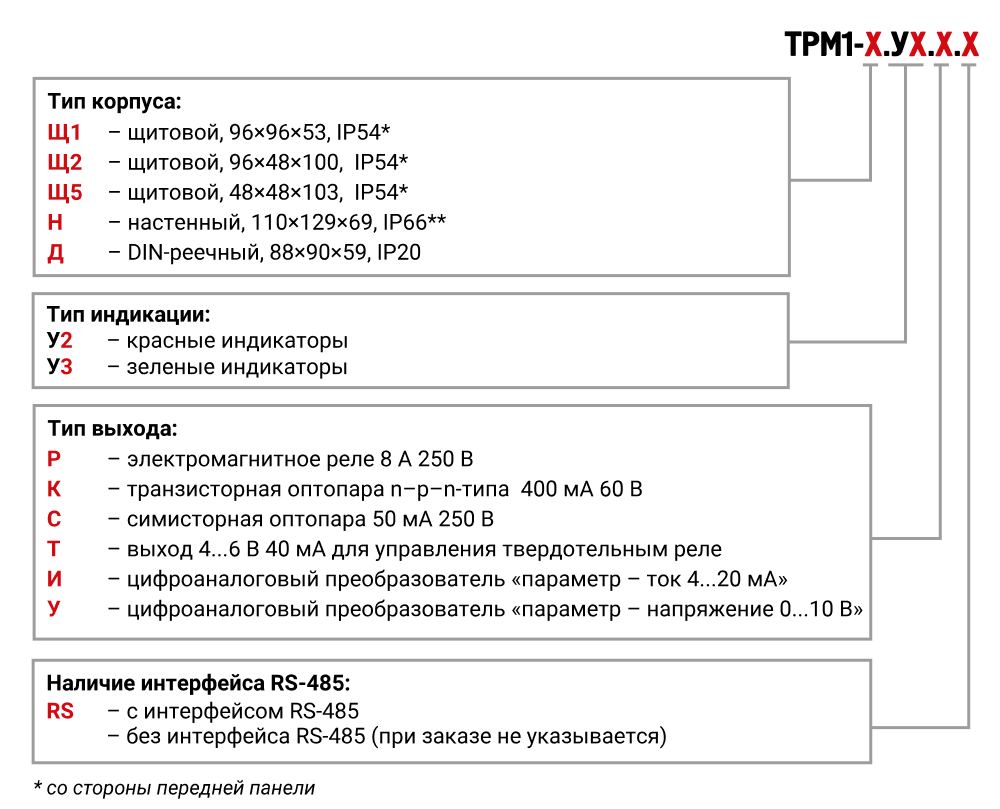

Обозначение ТРМ1
При заказе модификация регулятора ТРМ1 ОВЕН указывается следующим образом
ТРМ1-аа.У.вв
где
аа - обозначение исполнения кормуса (Н, Щ1, Щ2 или Д)
вв - обозначение типа выходного сигнала. Регулятор ТРМ1 имеет следующие модификации по типу выходного сигнала:
- Р – э/м реле
- К – транзисторная оптопара
- С – симисторная оптопара
- С3 – три симисторные оптопары
- И – ЦАП «параметр – ток 4...20 мА»
- У – ЦАП «параметр – напряжение 0...10 В»
- Т – выход для управления твердотельным реле
Документация на прибор ОВЕН ТРМ1
Скачать информацию о ОВЕН ТРМ1: скачать
Скачать руководство по эксплуатации: скачать
| Фото |
|
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении, 48×48×103, IP54*, цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении, 48×48×103, IP54*, цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении, 48×48×103, IP54*, выход 4... 6В 25мА для управления твердотельным реле
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении, 48×48×103, IP54*, выход 4... 6В 25мА для управления твердотельным реле
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485, в щитовом исполнении, 48×48×103, IP54*, симисторная оптопара 50мА 250В
|
6 364.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении, 48×48×103, IP54*, симисторная оптопара 50мА 250В
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении, 48×48×103, IP54*, электромагнитное реле 8А 220В
|
5 184.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении, 48×48×103, IP54*, электромагнитное реле 8А 220В
|
3 324.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 48×48×103, IP54*, транзисторная оптопара n–p–n типа, 400мА 60В
|
По запросу | ||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 48×48×103, IP54*, транзисторная оптопара n–p–n типа, 400мА 60В
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 48×48×103, IP54* цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 48×48×103, IP54* цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×48×100, цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×48×100, цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×48×100, выход 4... 6В 25мА для управления твердотельным реле
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×48×100, выход 4... 6В 25мА для управления твердотельным реле
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×48×100, симисторная оптопара 50мА 250В
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×48×100, симисторная оптопара 50мА 250В
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×48×100, электромагнитное реле 8А 220В
|
5 184.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×48×100, транзисторная оптопара n–p–n типа 400мА 60В
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×48×100, транзисторная оптопара n–p–n типа 400мА 60В
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×48×100, цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×48×100, цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×96×53, цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×96×53, цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×96×53, выход 4... 6В 25мА для управления твердотельным реле
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×96×53, выход 4... 6В 25мА для управления твердотельным реле
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×96×53, симисторная оптопара 50мА 250В
|
6 264.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом в щитовом исполнении 96×96×53, симисторная оптопара 50мА 250В
|
4 272.00 q
Купить
|
||||
|
Производитель: Овен
Регулятор с универсальным входом с RS-485 в щитовом исполнении 96×96×53, электромагнитное реле 8А 220В
|
5 184.00 q
Купить
|
