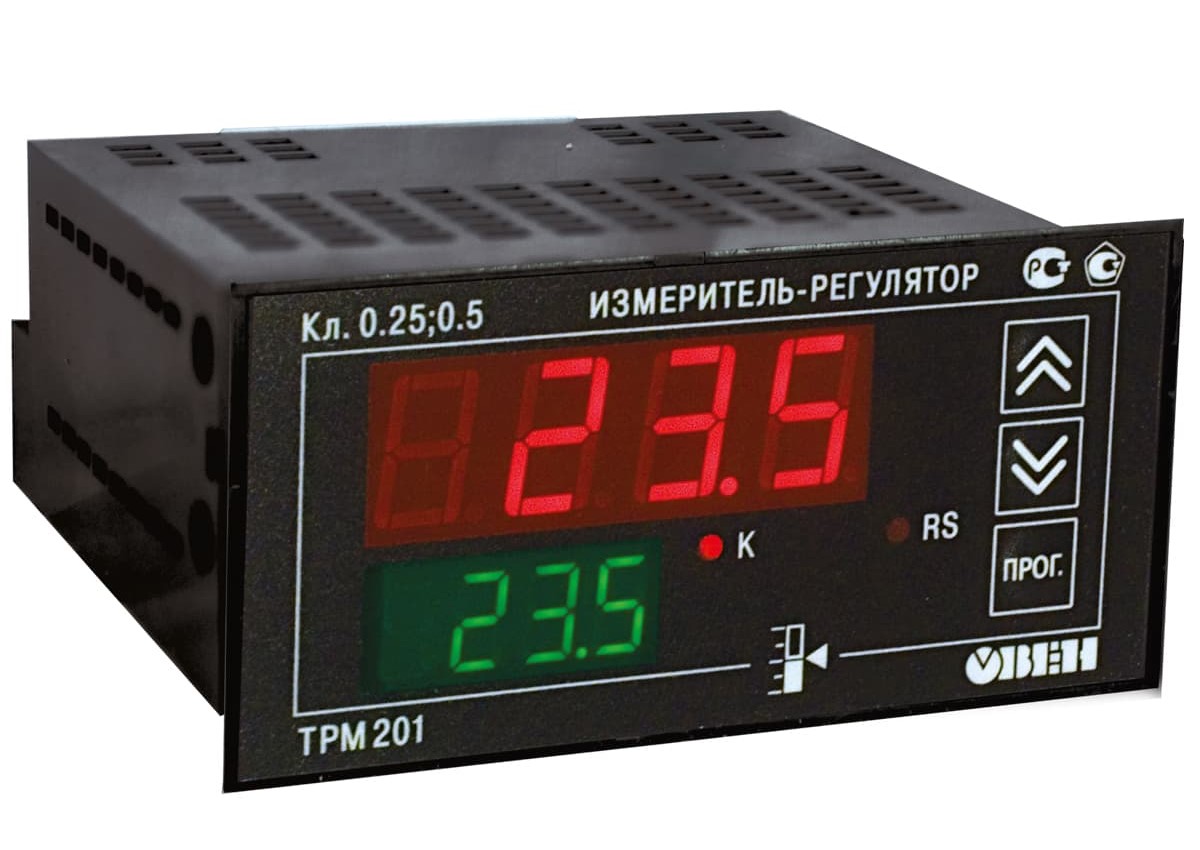

Универсальный регулятор ОВЕН ТРМ201
ОВЕН ТРМ201 — универсальный регулятор, предназначенный для измерения и регулирования температуры и других физических величин (давление, влажность, расход, вес и др.) в промышленном оборудовании: холодильной технике, сушильных шкафах, печах и пр.
Поддерживает широкий спектр датчиков и работает по двухпозиционному или П-регулирующему закону. Встроена цифровая фильтрация, возможность масштабирования входного сигнала, индикация квадратного корня из значения, передача сигнала 4–20 мА (опция), управление трёхфазной нагрузкой (опция С3). Имеет импульсный источник питания, встроенное питание 24 В для активных датчиков, интерфейс RS-485 (Modbus, ОВЕН), светодиодный индикатор и защиту настроек.
Доступные исполнения: настенное (Н), щитовое Щ1 (96×96 мм) и Щ2 (96×48 мм).
Обозначение регулятора
При заказе модификация регулятора ОВЕН ТРМ 201 указывается следующим образом
ТРМ201-аа.вв
где
аа - обозначение исполнения кормуса (Н, Щ1, Щ2)
вв - обозначение типа выходного сигнала. Регулятор ТРМ201 имеет следующие модификации по типу выходного сигнала:
- Р – э/м реле
- К – транзисторная оптопара
- С – симисторная оптопара
- С3 – три симисторные оптопары
- И – ЦАП «параметр – ток 4...20 мА»
- У – ЦАП «параметр – напряжение 0...10 В»
- Т – выход для управления твердотельным реле
Например, ТРМ201-Щ1.И означает прибор в щитовом исполнении типа 1 с токовым выходным сигналом 4-20мА.
Документация
Краткая инструкция ТРМ201: скачать
Краткая инструкция ТРМ 201: скачать
Руководство по эксплуатации: скачать
| Фото |
|
|
||||
|
Производитель: Овен
Имеет исполнение корпуса типа 2 для щитового монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа С (симисторная оптопара).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса типа 2 для щитового монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа И (аналоговый выход 4-20 мА).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса типа 2 для щитового монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа К, Т, С3, У (тип выхода указывается при заказе).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса типа 1 для щитового монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа К, С, Т, С3, У (тип выхода указывается при заказе).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса типа 1 для щитового монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа И (аналоговый выход 4-20 мА).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса для настенного монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа К, С, Т, С3, И, У (тип выхода указывается при заказе).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса типа 2 для щитового монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа Р (релейный выход).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса типа 1 для щитового монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа Р (релейный выход).
|
По запросу | ||||
|
Производитель: Овен
Имеет исполнение корпуса для настенного монтажа, один универсальный вход для подключения любых типов датчиков и один управляющий выход типа Р.
|
По запросу |
