ПИД-регулятор с функцией управления трёхходовыми клапанами
ОВЕН ТРМ12 — измеритель и ПИД-регулятор, предназначенный для управления задвижками и трёхходовыми клапанами в системах отопления, охлаждения и технологического регулирования. Применяется для автоматизации подачи теплоносителя в системах горячего водоснабжения, теплопунктах, холодильных машинах, пастеризаторах и других установках с регулирующей арматурой. Класс точности — 0,5/0,25.
Прибор поддерживает управление электромеханическим приводом клапанов и задвижек по ПИ-алгоритму, а также классическое ПИД-регулирование в системах «нагреватель–холодильник». Универсальный вход позволяет подключать различные датчики — температуры, давления, расхода, уровня и др. Автонастройка адаптируется под тип системы. Встроенный источник питания 24 В используется для активных датчиков и выходных устройств.

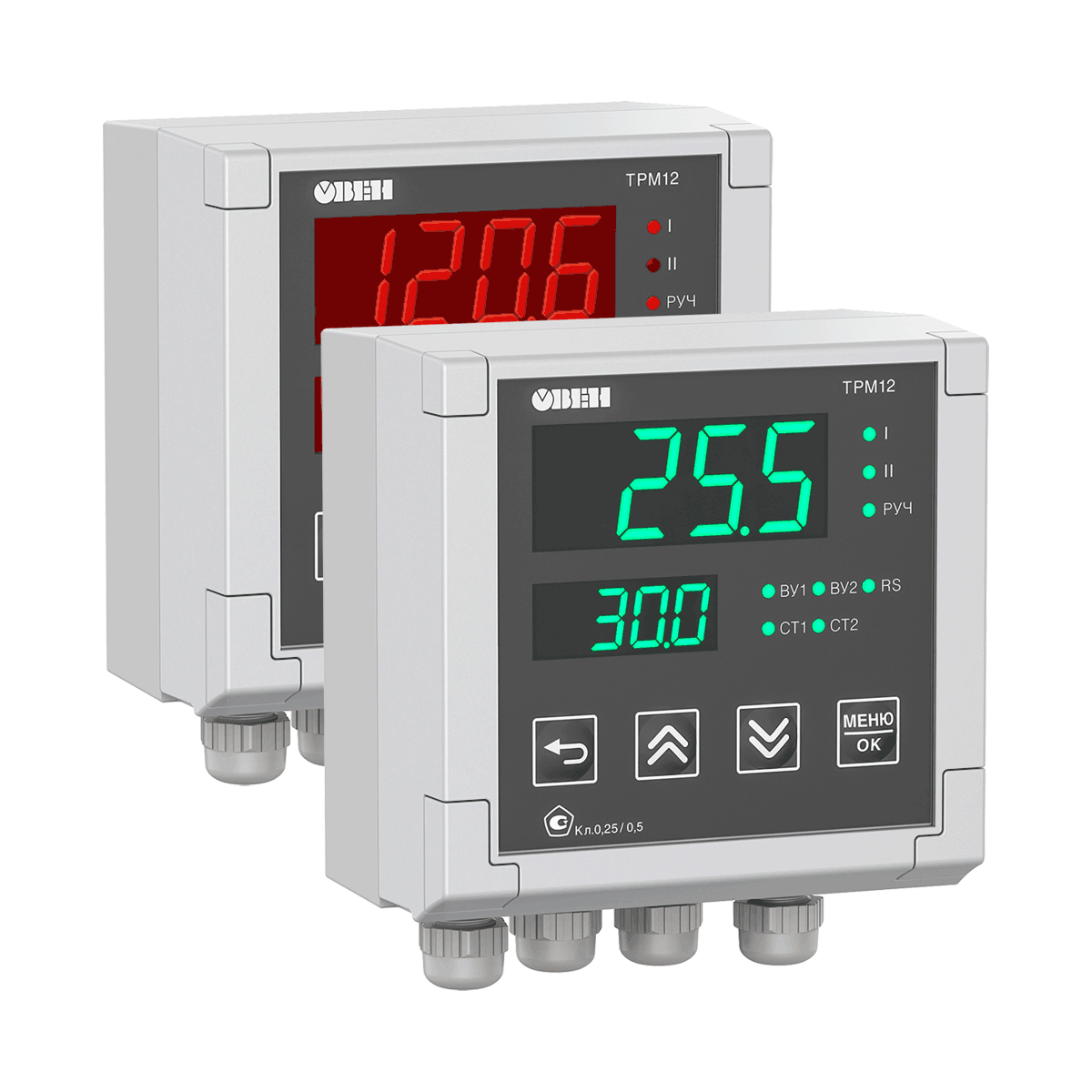

ТРМ12 выпускается в четырёх вариантах корпуса: настенном, двух щитовых исполнениях и для монтажа на DIN-рейку. Настройка осуществляется с передней панели, все параметры сохраняются при отключении питания. Для предотвращения несанкционированного доступа предусмотрена защита настроек.
Обозначение
При заказе модификация регулятора ОВЕН ТРМ 12 указывается следующим образом
ТРМ12-аа.У.в
где
аа - обозначение исполнения корпуса (Н, Щ1, Щ2 или Д)
в - обозначение типа выходных сигналов (прибор оснащен 2-я однотипными выходными сигналами). Регулятор имеет следующие модификации по типу выходного сигнала:
- Р – э/м реле
- К – транзисторная оптопара
- С – симисторная оптопара
- Т – выход для управления твердотельным реле
Документация
Скачать руководство по ТРМ 12: скачать
Скачать руководство по эксплуатации ТРМ12: скачать
| Фото |
|
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления в щитовом корпусе, электромагнитное реле
|
7 080.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления в щитовом корпусе, электромагнитное реле
|
6 960.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления в щитовом корпусе, цифроаналоговый преобразователь «параметр–ток 4…20 мА», электромагнитное реле
|
7 620.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления в щитовом корпусе, электромагнитное реле
|
7 080.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления в щитовом корпусе, электромагнитное реле
|
6 960.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления в щитовом корпусе, транзисторная оптопара n-p-n типа
|
По запросу | ||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления в щитовом корпусе, цифроаналоговый преобразователь «параметр–ток 4…20 мА», электромагнитное реле
|
7 620.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления в щитовом корпусе, электромагнитное реле
|
7 080.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления в щитовом корпусе, электромагнитное реле
|
6 960.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления в щитовом корпусе, цифроаналоговый преобразователь «параметр–ток 4…20 мА», электромагнитное реле
|
7 620.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления в щитовом корпусе, цифроаналоговый преобразователь «параметр–ток 4…20 мА», электромагнитное реле
|
7 410.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками в настенном корпусе, электромагнитное реле
|
7 080.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками в настенном корпусе, электромагнитное реле
|
6 960.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления на DIN-рейку, электромагнитное реле
|
7 080.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления на DIN-рейку, электромагнитное реле
|
По запросу | ||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления на DIN-рейку, цифроаналоговый преобразователь «параметр–ток 4…20 мА», электромагнитное реле
|
7 620.00 q
Купить
|
||||
|
Производитель: Овен
ПИД-регулятор с RS-485 в исполнении на DIN-рейку 72х90х58, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», выход для управления твердотельным реле
|
По запросу | ||||
|
Производитель: Овен
ПИД-регулятор в исполнении на DIN-рейку 72х90х58, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», выход для управления твердотельным реле
|
По запросу | ||||
|
Производитель: Овен
ПИД-регулятор с RS-485 в исполнении на DIN-рейку 72х90х58, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», симисторная оптопара
|
По запросу | ||||
|
Производитель: Овен
ПИД-регулятор в исполнении на DIN-рейку 72х90х58, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», симисторная оптопара
|
По запросу | ||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления на DIN-рейку, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», электромагнитное реле
|
7 620.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления на DIN-рейку, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», электромагнитное реле
|
7 410.00 q
Купить
|
||||
|
Производитель: Овен
ПИД-регулятор с RS-485 в исполнении на DIN-рейку 72х90х58, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», транзисторная оптопара n-p-n типа
|
По запросу | ||||
|
Производитель: Овен
ПИД-регулятор в исполнении на DIN-рейку 72х90х58, цифроаналоговый преобразователь «параметр–напряжение 0…10 В», транзисторная оптопара n-p-n типа
|
По запросу | ||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления на DIN-рейку, выход для управления твердотельным реле
|
7 620.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления на DIN-рейку, выход для управления твердотельным реле
|
По запросу | ||||
|
Производитель: Овен
ПИД-регулятор с RS-485 в исполнении на DIN-рейку 72х90х58, симисторная оптопара
|
По запросу | ||||
|
Производитель: Овен
ПИД-регулятор в исполнении на DIN-рейку 72х90х58, симисторная оптопара
|
По запросу | ||||
|
Производитель: Овен
Терморегулятор с RS-485 для управления клапанами и задвижками для крепления на DIN-рейку, электромагнитное реле
|
7 620.00 q
Купить
|
||||
|
Производитель: Овен
Терморегулятор для управления клапанами и задвижками для крепления на DIN-рейку, электромагнитное реле
|
6 960.00 q
Купить
|
