ОВЕН ТРМ212 (ТРМ 212) - ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485

Назначение регулятора ОВЕН ТРМ212

Терморегулятор ОВЕН ТРМ212 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности: 0,5/0,25.

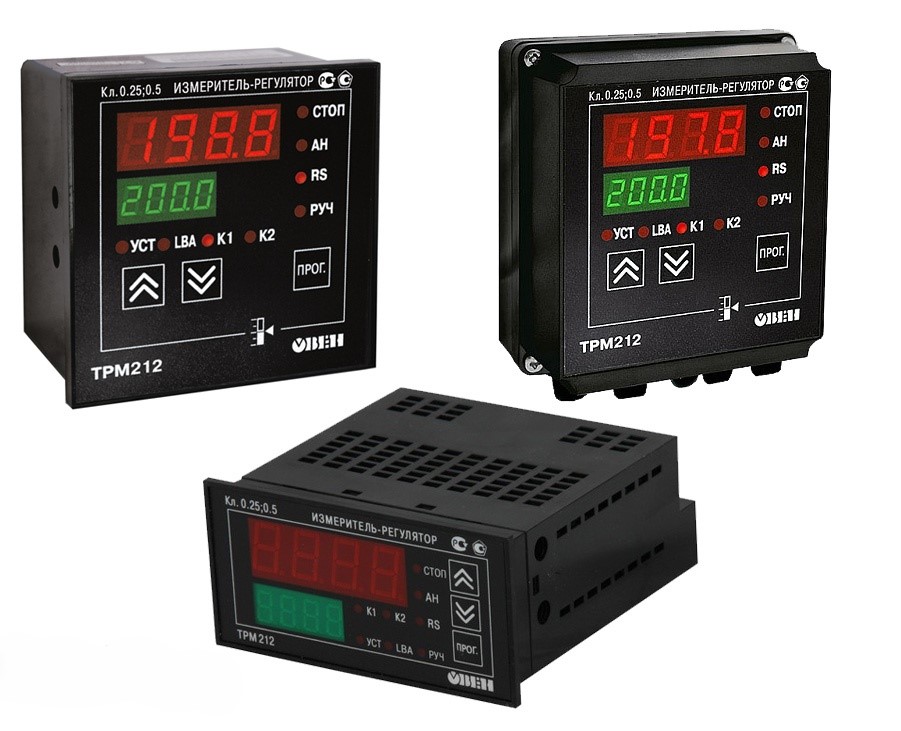

Исполнения корпуса регулятора ОВЕН ТРМ 212

Регулятор ОВЕН ТРМ 212 выпускается в корпусах 3-х типов:

  • Н - настенное исполнение,
  • Щ1 - щитовое исполнение1,
  • Щ2 - щитовое исполнение 2.

Основные функции регулятора ОВЕН ТРМ212

  • ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • ВОЗМОЖНОСТЬ РАБОТЫ С ДАТЧИКАМИ, ИМЕЮЩИМИ КВАДРАТИЧНУЮ ХАРАКТЕРИСТИКУ
  • ВЫЧИСЛЕНИЕ разности, суммы, отношения и корня из разности двух измеряемых величин
  • ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ РАСХОДА по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
  • ПИД-РЕГУЛИРОВАНИЕ измеренной или вычисленной величины с использованием:
    – электропривода запорно_регулирующего (КЗР) или трехходового клапана
    – задвижки с аналоговым входом 4…20 мА или 0…10 В
  • в автоматическом, ручном и дистанционном режимах
  • АВТОНАСТРОЙКА ПИД'РЕГУЛЯТОРА по современному эффективному алгоритму, оптимизация выхода на уставку
  • ПОДКЛЮЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ЗАДВИЖКИ ко входу 2
  • ГРАФИК КОРРЕКЦИИ УСТАВКИ регулятора по величине, измеренной на втором входе
  • ДИСТАНЦИОННЫЙ ПУСК И ОСТАНОВКА ПИД-регулятора
  • СИГНАЛИЗАЦИЯ об обрыве в цепи регулирования (LBA)
  • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS'485 (протокол ОВЕН)
  • КОНФИГУРИРОВАНИЕ НА ПК или с лицевой панели прибора
  • УРОВНИ ЗАЩИТЫ НАСТРОЕК для разных групп специалистов

Обозначение

При заказе модификация регулятораОВЕН ТРМ 212 указывается следующим образом

ТРМ212-аа.в

где

аа - обозначение исполнения корпуса (Н, Щ1 или Щ2)

в - обозначение типа выходных сигналов (прибор оснащен 2-я однотипными выходными сигналами). Регулятор ТРМ212 имеет следующие модификации по типу выходного сигнала:

  • Р – э/м реле
  • К – транзисторная оптопара
  • С – симисторная оптопара
  • Т – выход для управления твердотельным реле
  • И – ЦАП «параметр – ток 4...20 мА»
  • У – ЦАП «параметр – напряжение 0...10 В»

Документация

Скачать руководство по эксплуатации ТРМ212: скачать

Фото
Модель
Цена
ТРМ212-Щ2.ИР
Производитель: Овен
Прибор имеет универсальный вход для подключения любых типов датчиков, один релейный и один токовый (4-20 мА) выходы. Исполнение корпуса типа 2 для щитового монтажа.
7 320.00 q
Купить
ТРМ212-Щ1.КК
Производитель: Овен
Прибор имеет универсальный вход для подключения любых типов датчиков и два транзисторных выхода. Исполнение корпуса типа 1 для щитового монтажа.
7 320.00 q
Купить
ТРМ212-aa.bb
Производитель: Овен
Прибор имеет универсальный вход для подключения любых типов датчиков и два выхода Р, К, С, Т, И или У в любых сочетаниях.
По запросу
ТРМ212-Щ1.ИР
Производитель: Овен
Прибор имеет универсальный вход для подключения любых типов датчиков и один релейный выход и один аналоговый выход 4-20 мА. Исполнение корпуса типа 1 для щитового монтажа.
7 320.00 q
Купить
ТРМ212-Н.РР
Производитель: Овен
Прибор имеет универсальный вход для подключения любых типов датчиков и два релейных выхода. Исполнение корпуса для настенного монтажа.
5 520.00 q
Купить
ТРМ212-Щ2.РР
Производитель: Овен
Прибор имеет универсальный вход для подключения любых типов датчиков и два релейных выхода. Исполнение корпуса типа 2 для щитового монтажа.
5 520.00 q
Купить
ТРМ212-Щ1.РР
Производитель: Овен
Прибор имеет универсальный вход для подключения любых типов датчиков и два релейных выхода. Исполнение корпуса типа 1 для щитового монтажа.
5 520.00 q
