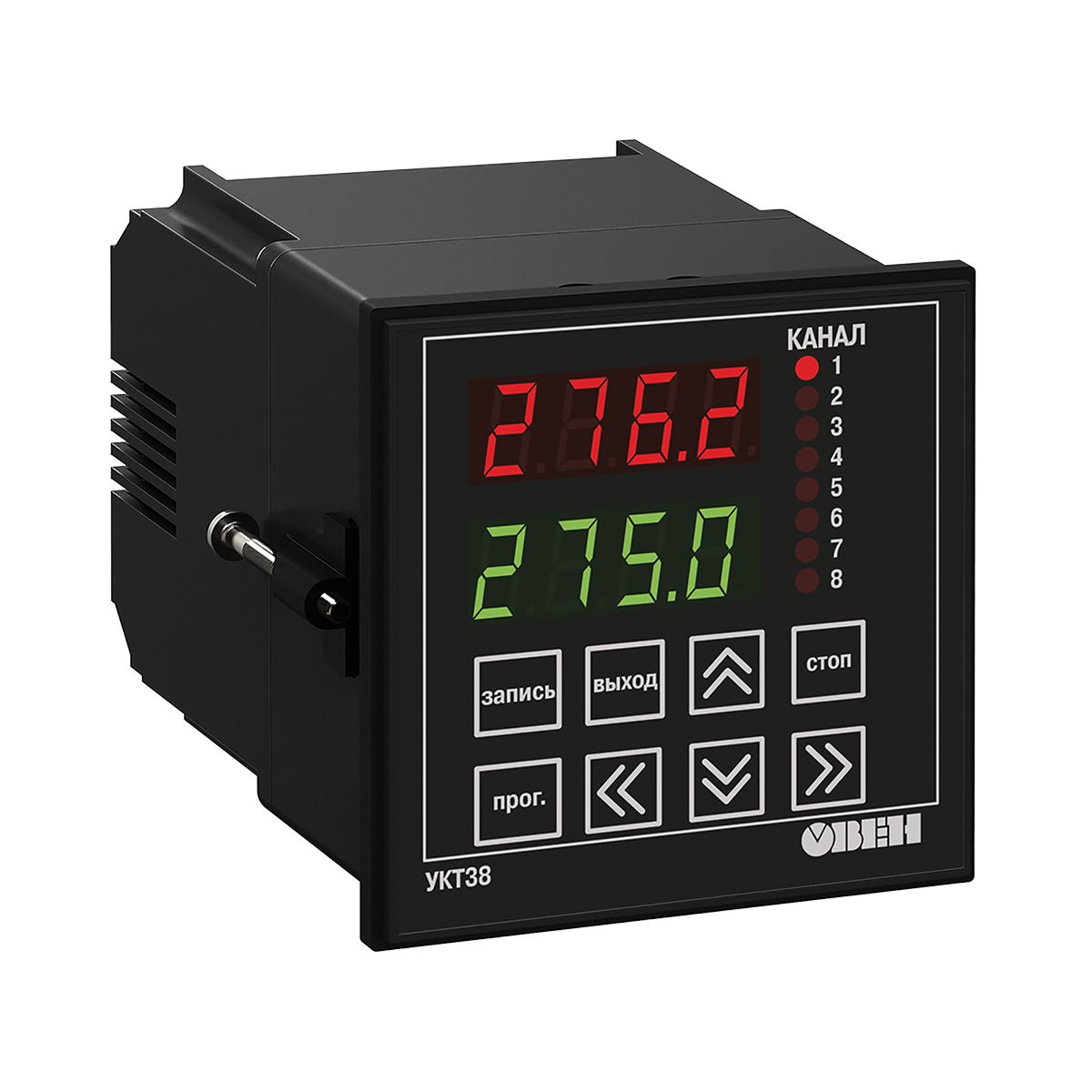

УКТ38-Щ4 ОВЕН (УКТ 38) - устройство контроля температуры восьмиканальное

ОВЕН УКТ38-Щ4 — контроль параметров до 8 зон

ОВЕН УКТ38-Щ4 — многоканальный прибор для одновременного контроля до 8 параметров (температура, давление, влажность, уровень и др.) с функциями аварийной сигнализации и регистрации. Применяется в качестве аварийного сигнализатора в многозонных печах и других технологических установках пищевой, металлургической и других отраслей. Класс точности — 0,5/0,25.

Каждый из 8 входов может быть подключён к датчику любого поддерживаемого типа — термопреобразователям сопротивления, термопарам, датчикам с токовым и напряженным выходом. Прибор определяет выход параметра за пределы и неисправности датчиков, подаёт сигнал тревоги и может отключать оборудование через встроенные реле. Значения и уставки отображаются на встроенных индикаторах, параметры сохраняются при отключении питания. Данные можно регистрировать на ПК через интерфейс RS-232.

Выпускается в щитовом корпусе типа Щ4.

Обозначение приборов

При заказе модификация прибора ОВЕН УТК 38-Щ4 указывается следующим образом

УТК38-Щ4.ааа

где

ааа - обозначение тип входного сигнала:

• ТС –  термопреобразователи сопротивления 50М, 50П, 100М и 100П;
• ТП – термопары ТХК, ТХА, ТНН, ТЖК;
• ТПП – термопары ТПП(S), ТПП(R);
• АТ – датчики с унифицированным выходным сигналом тока 0(4)-20 мА, 0-5 мА;
• АН – датчики с унифицированным выходным сигналом напряжения 0...1 В

Документация

Скачать руководство по эксплуатации: скачать
